QAY650全地面起重机技术规格-2025年4月版

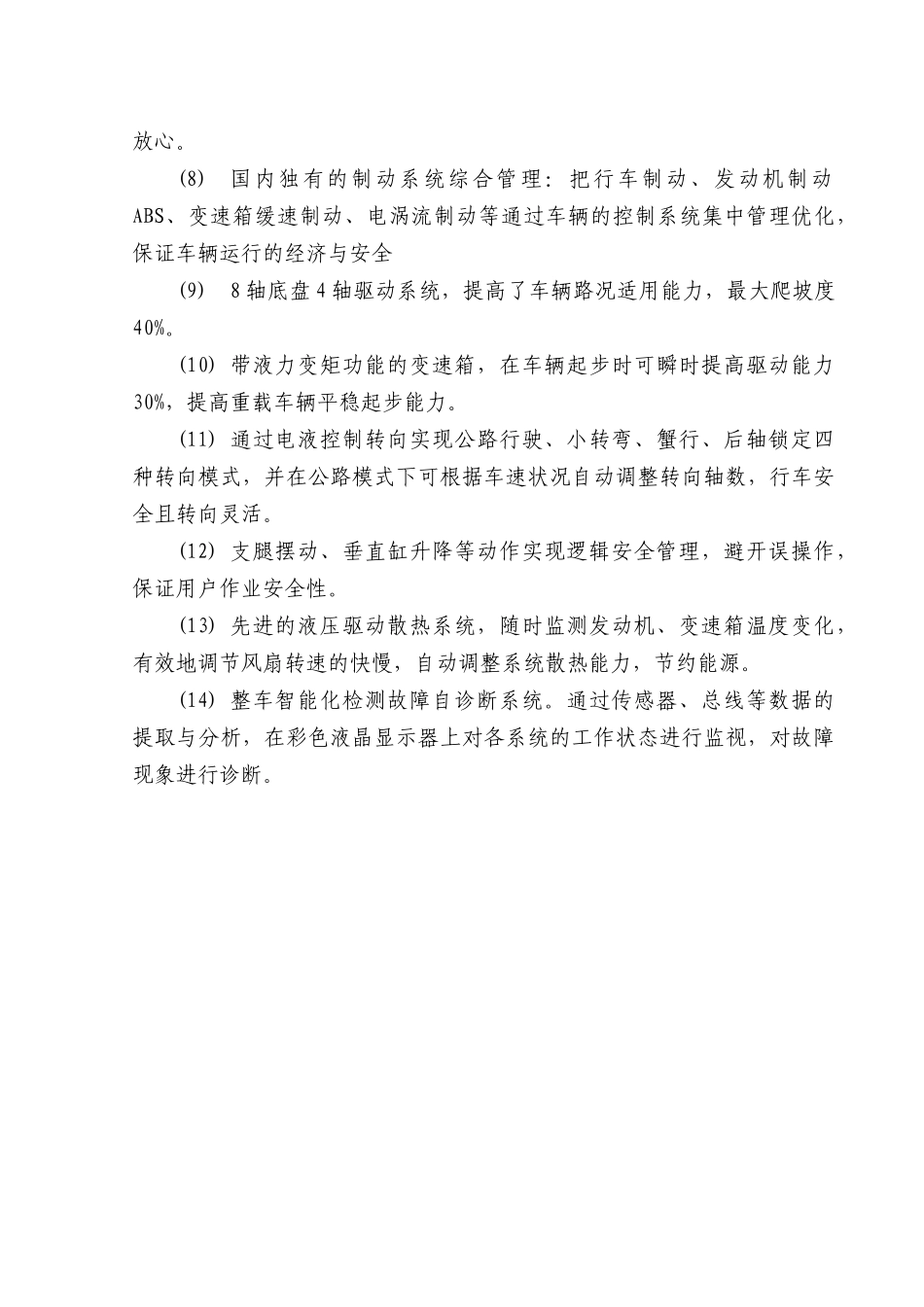

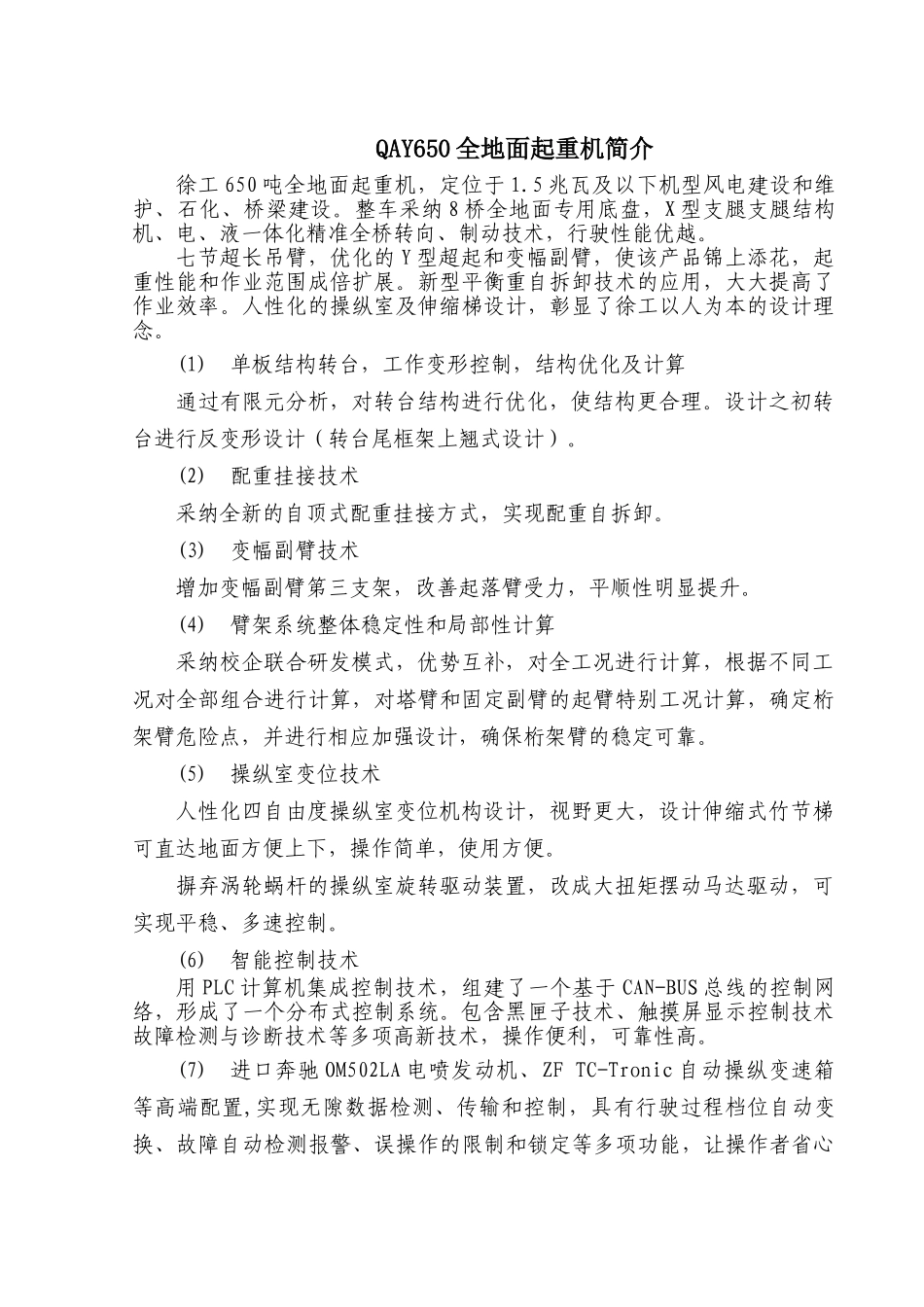

QAY650 全地面起重机产品简介徐州工程机械集团有限公司二○一三年四月QAY650 全地面起重机简介徐工 650 吨全地面起重机，定位于 1.5 兆瓦及以下机型风电建设和维护、石化、桥梁建设。整车采纳 8 桥全地面专用底盘，X 型支腿支腿结构机、电、液一体化精准全桥转向、制动技术，行驶性能优越。七节超长吊臂，优化的 Y 型超起和变幅副臂，使该产品锦上添花，起重性能和作业范围成倍扩展。新型平衡重自拆卸技术的应用，大大提高了作业效率。人性化的操纵室及伸缩梯设计，彰显了徐工以人为本的设计理念。(1)单板结构转台，工作变形控制，结构优化及计算通过有限元分析，对转台结构进行优化，使结构更合理。设计之初转台进行反变形设计（转台尾框架上翘式设计）。(2)配重挂接技术采纳全新的自顶式配重挂接方式，实现配重自拆卸。(3)变幅副臂技术增加变幅副臂第三支架，改善起落臂受力，平顺性明显提升。(4)臂架系统整体稳定性和局部性计算采纳校企联合研发模式，优势互补，对全工况进行计算，根据不同工况对全部组合进行计算，对塔臂和固定副臂的起臂特别工况计算，确定桁架臂危险点，并进行相应加强设计，确保桁架臂的稳定可靠。(5)操纵室变位技术人性化四自由度操纵室变位机构设计，视野更大，设计伸缩式竹节梯可直达地面方便上下，操作简单，使用方便。摒弃涡轮蜗杆的操纵室旋转驱动装置，改成大扭矩摆动马达驱动，可实现平稳、多速控制。(6)智能控制技术用 PLC 计算机集成控制技术，组建了一个基于 CAN-BUS 总线的控制网络，形成了一个分布式控制系统。包含黑匣子技术、触摸屏显示控制技术故障检测与诊断技术等多项高新技术，操作便利，可靠性高。(7)进口奔驰 OM502LA 电喷发动机、ZF TC-Tronic 自动操纵变速箱等高端配置,实现无隙数据检测、传输和控制，具有行驶过程档位自动变换、故障自动检测报警、误操作的限制和锁定等多项功能，让操作者省心放心。(8)国内独有的制动系统综合管理：把行车制动、发动机制动ABS、变速箱缓速制动、电涡流制动等通过车辆的控制系统集中管理优化，保证车辆运行的经济与安全(9)8 轴底盘 4 轴驱动系统，提高了车辆路况适用能力，最大爬坡度40%。(10) 带液力变矩功能的变速箱，在车辆起步时可瞬时提高驱动能力30%，提高重载车辆平稳起步能力。(11) 通过电液控制转向实现公路行驶、小转弯、蟹行、后轴锁定四种转向模式，并在公路模式下可根据车速状况自动调整转向轴数，行车安全且转向灵活。(12)...
