qt60塔吊十字交叉梁基础的计算书VIP专享

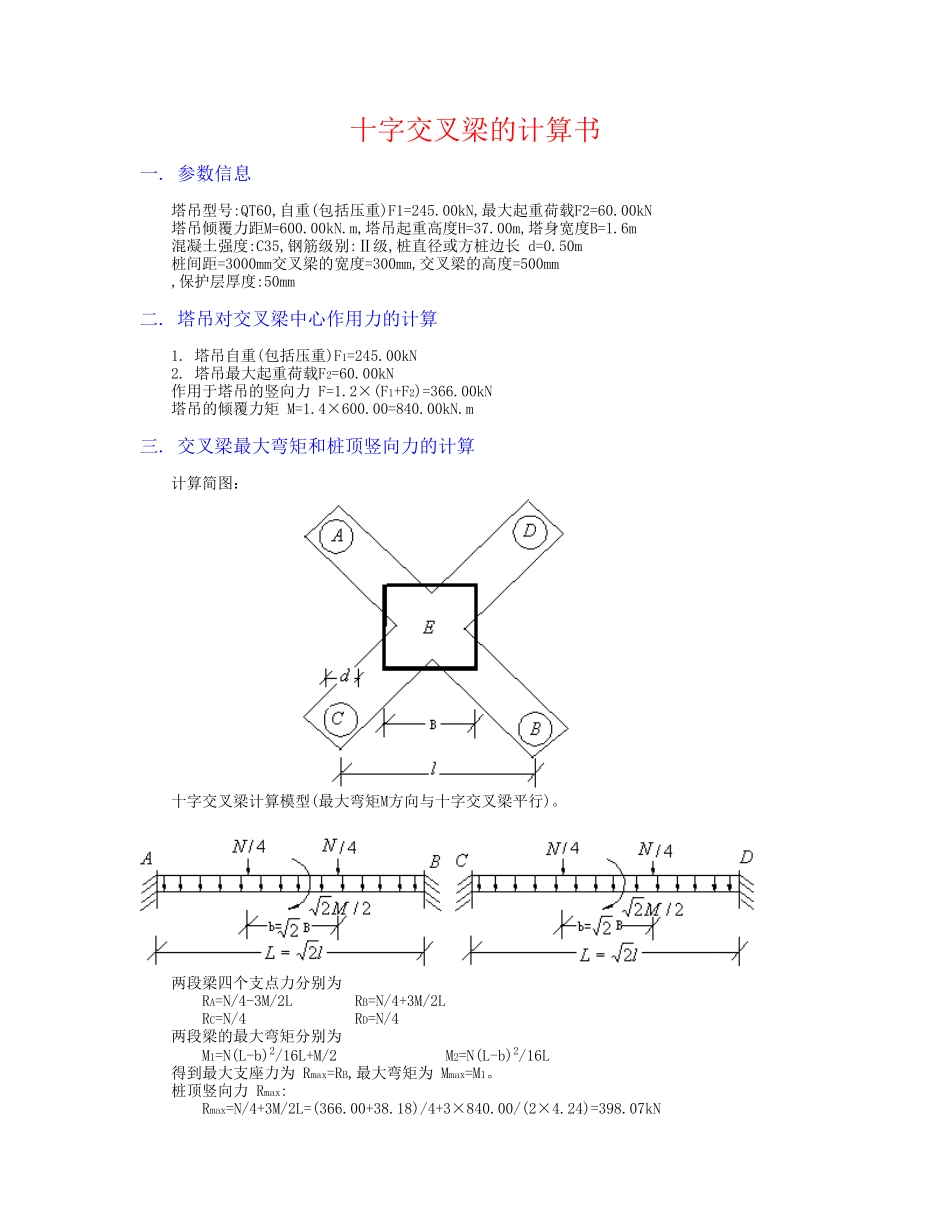

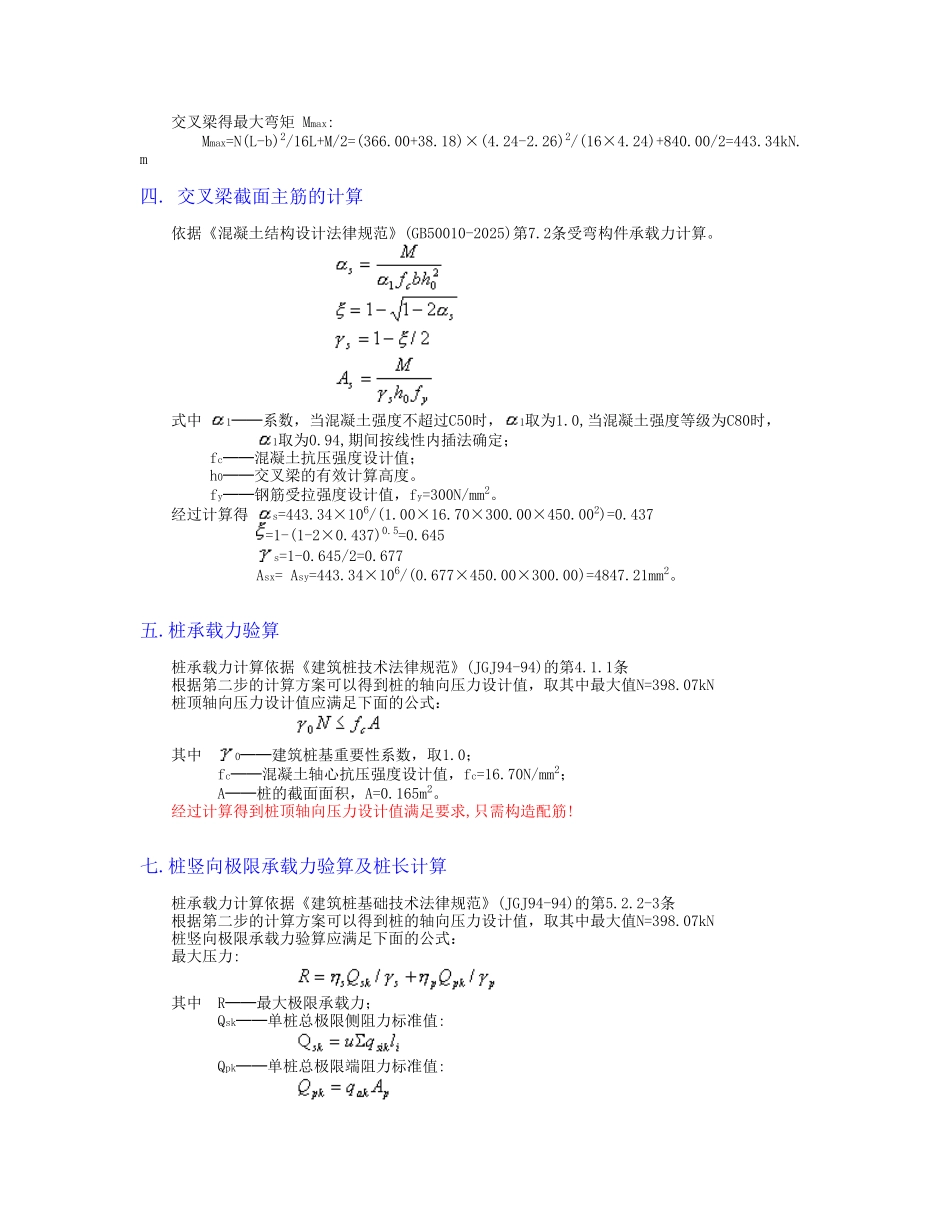

十字交叉梁的计算书一. 参数信息 塔吊型号:QT60,自重(包括压重)F1=245.00kN,最大起重荷载F2=60.00kN 塔吊倾覆力距M=600.00kN.m,塔吊起重高度H=37.00m,塔身宽度B=1.6m 混凝土强度:C35,钢筋级别:Ⅱ级,桩直径或方桩边长 d=0.50m 桩间距=3000mm交叉梁的宽度=300mm,交叉梁的高度=500mm ,保护层厚度:50mm二. 塔吊对交叉梁中心作用力的计算 1. 塔吊自重(包括压重)F1=245.00kN 2. 塔吊最大起重荷载F2=60.00kN 作用于塔吊的竖向力 F=1.2×(F1+F2)=366.00kN 塔吊的倾覆力矩 M=1.4×600.00=840.00kN.m三. 交叉梁最大弯矩和桩顶竖向力的计算 计算简图： 十字交叉梁计算模型(最大弯矩M方向与十字交叉梁平行)。 两段梁四个支点力分别为 RA=N/4-3M/2L RB=N/4+3M/2L RC=N/4 RD=N/4 两段梁的最大弯矩分别为 M1=N(L-b)2/16L+M/2 M2=N(L-b)2/16L 得到最大支座力为 Rmax=RB,最大弯矩为 Mmax=M1。 桩顶竖向力 Rmax: Rmax=N/4+3M/2L=(366.00+38.18)/4+3×840.00/(2×4.24)=398.07kN 交叉梁得最大弯矩 Mmax: Mmax=N(L-b)2/16L+M/2=(366.00+38.18)×(4.24-2.26)2/(16×4.24)+840.00/2=443.34kN.m四. 交叉梁截面主筋的计算 依据《混凝土结构设计法律规范》(GB50010-2025)第7.2条受弯构件承载力计算。 式中 1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时， 1取为0.94,期间按线性内插法确定； fc──混凝土抗压强度设计值； h0──交叉梁的有效计算高度。 fy──钢筋受拉强度设计值，fy=300N/mm2。 经过计算得 s=443.34×106/(1.00×16.70×300.00×450.002)=0.437 =1-(1-2×0.437)0.5=0.645 s=1-0.645/2=0.677 Asx= Asy=443.34×106/(0.677×450.00×300.00)=4847.21mm2。五.桩承载力验算 桩承载力计算依据《建筑桩技术法律规范》(JGJ94-94)的第4.1.1条 根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=398.07kN 桩顶轴向压力设计值应满足下面的公式： 其中 0──建筑桩基重要性系数，取1.0； fc──混凝土轴心抗压强度设计值，fc=16.70N/mm2； A──桩的截面面积，A=0.165m2。 经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋!七.桩竖向极限承载力验算及桩长计算 桩承载力计算依据《建筑桩基础技术法律规范》(JGJ94-94)的第5.2.2-3条 根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=398.07kN 桩竖向极限承载力验算应满足下面的公式： 最大...
