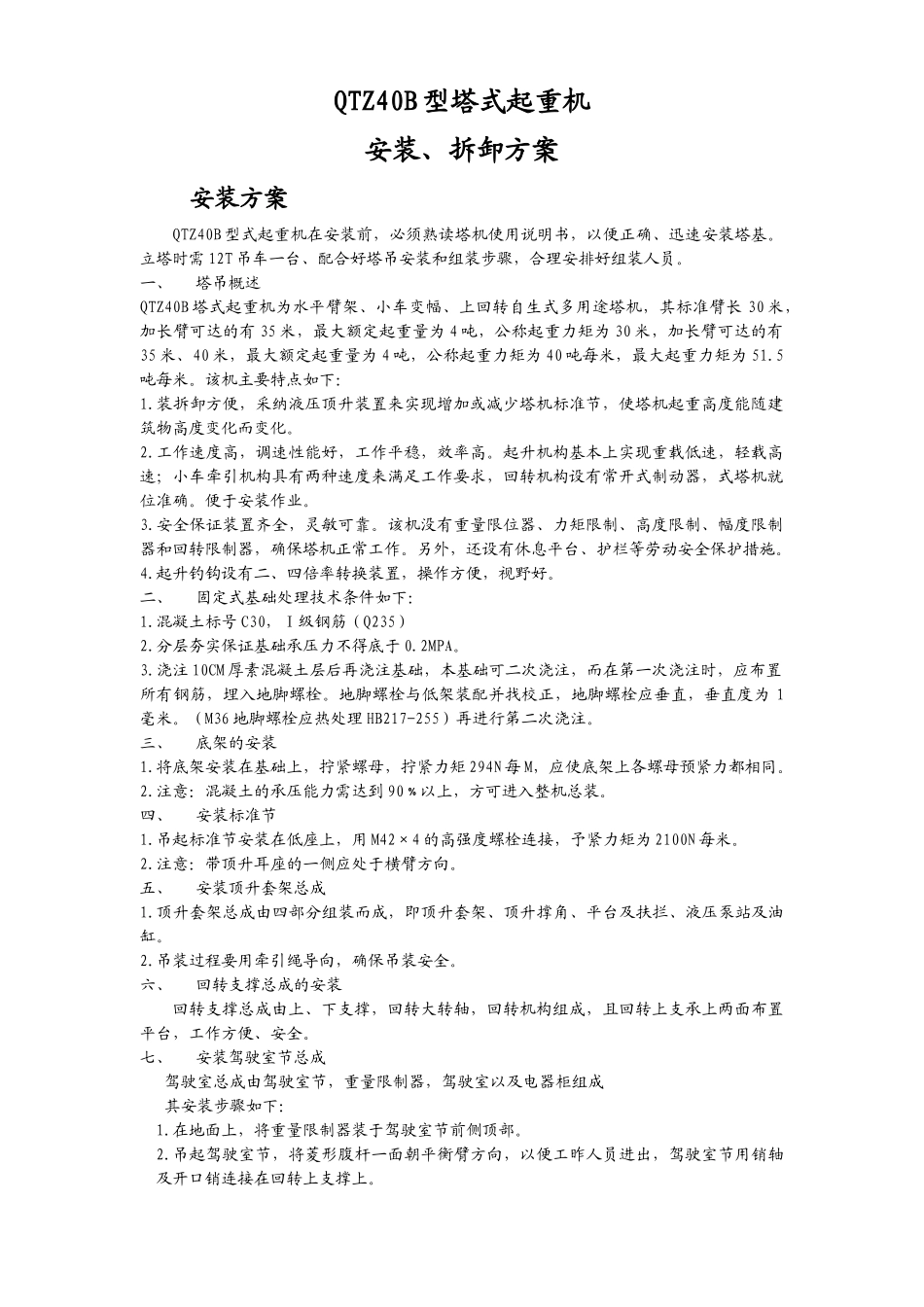

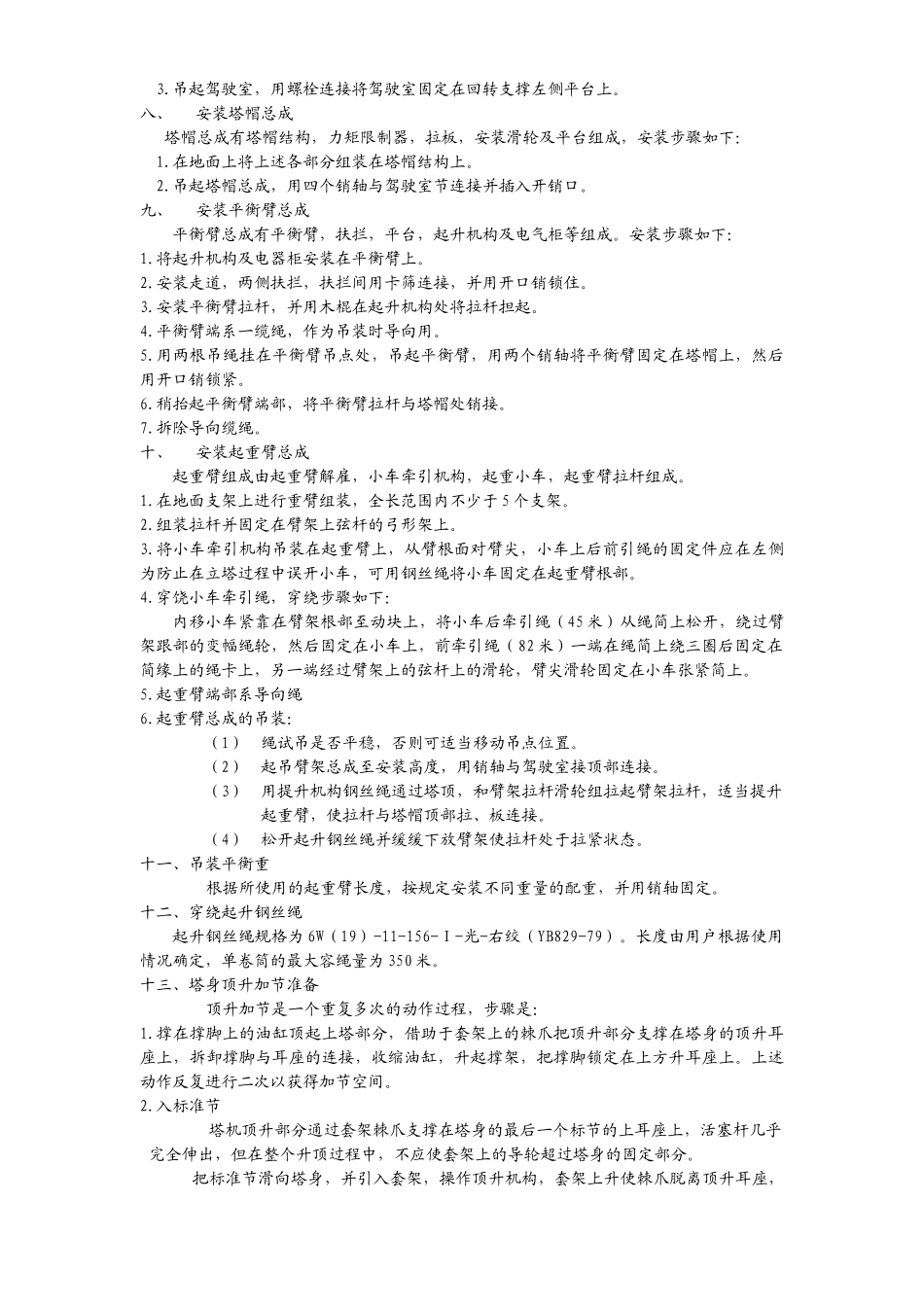

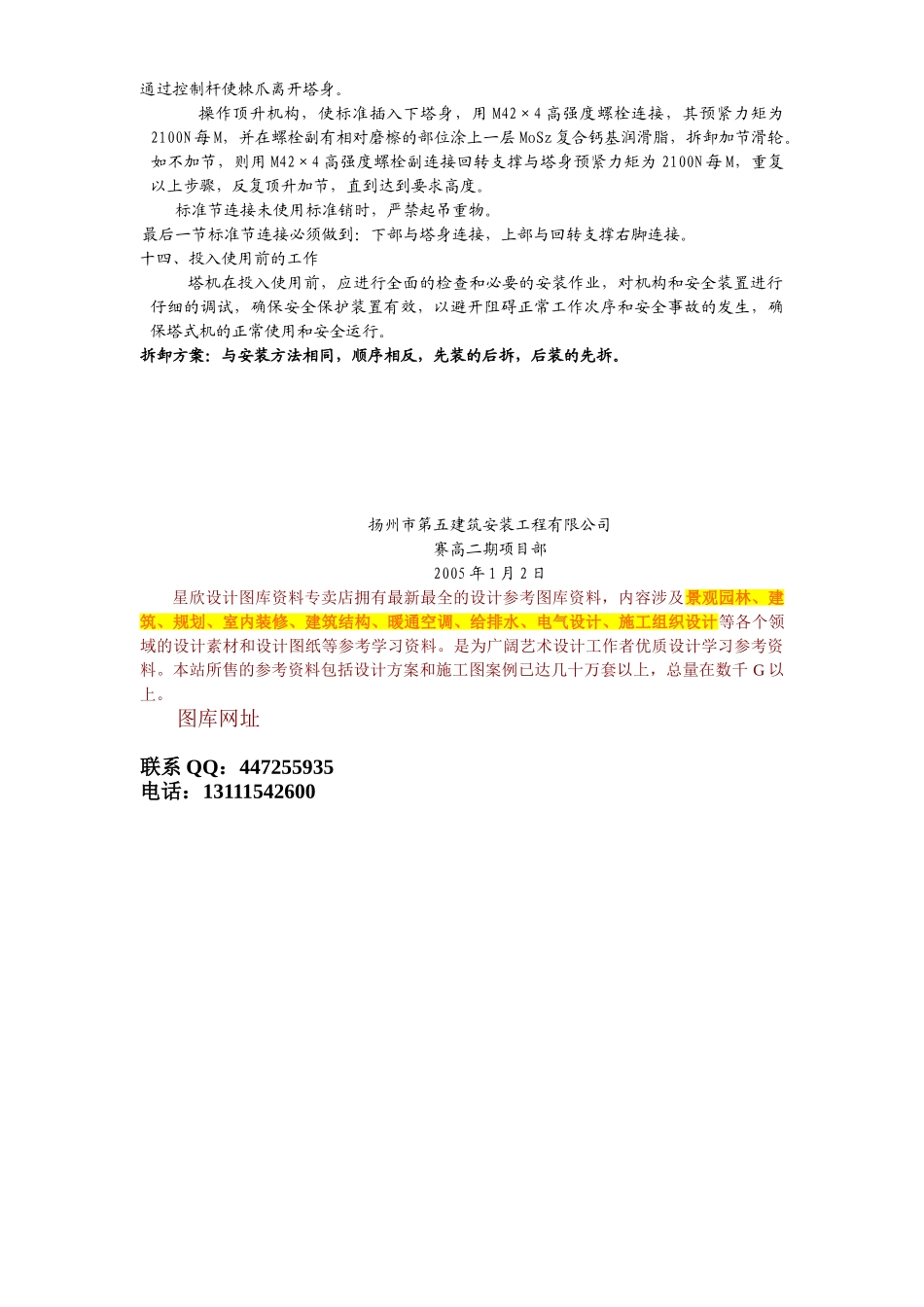

QTZ40B 型塔式起重机安装、拆卸方案安装方案QTZ40B 型式起重机在安装前，必须熟读塔机使用说明书，以便正确、迅速安装塔基。立塔时需 12T 吊车一台、配合好塔吊安装和组装步骤，合理安排好组装人员。一、塔吊概述QTZ40B 塔式起重机为水平臂架、小车变幅、上回转自生式多用途塔机，其标准臂长 30 米，加长臂可达的有 35 米，最大额定起重量为 4 吨，公称起重力矩为 30 米，加长臂可达的有35 米、40 米，最大额定起重量为 4 吨，公称起重力矩为 40 吨每米，最大起重力矩为 51.5吨每米。该机主要特点如下：1.装拆卸方便，采纳液压顶升装置来实现增加或减少塔机标准节，使塔机起重高度能随建筑物高度变化而变化。2.工作速度高，调速性能好，工作平稳，效率高。起升机构基本上实现重载低速，轻载高速；小车牵引机构具有两种速度来满足工作要求，回转机构设有常开式制动器，式塔机就位准确。便于安装作业。3.安全保证装置齐全，灵敏可靠。该机没有重量限位器、力矩限制、高度限制、幅度限制器和回转限制器，确保塔机正常工作。另外，还设有休息平台、护栏等劳动安全保护措施。4.起升钓钩设有二、四倍率转换装置，操作方便，视野好。二、固定式基础处理技术条件如下：1.混凝土标号 C30，Ⅰ级钢筋（Q235）2.分层夯实保证基础承压力不得底于 0.2MPA。3.浇注 10CM 厚素混凝土层后再浇注基础，本基础可二次浇注，而在第一次浇注时，应布置所有钢筋，埋入地脚螺栓。地脚螺栓与低架装配并找校正，地脚螺栓应垂直，垂直度为 1毫米。（M36 地脚螺栓应热处理 HB217-255）再进行第二次浇注。三、底架的安装1.将底架安装在基础上，拧紧螺母，拧紧力矩 294N 每 M，应使底架上各螺母预紧力都相同。2.注意：混凝土的承压能力需达到 90﹪以上，方可进入整机总装。四、安装标准节1.吊起标准节安装在低座上，用 M42×4 的高强度螺栓连接，予紧力矩为 2100N 每米。2.注意：带顶升耳座的一侧应处于横臂方向。五、安装顶升套架总成1.顶升套架总成由四部分组装而成，即顶升套架、顶升撑角、平台及扶拦、液压泵站及油缸。2.吊装过程要用牵引绳导向，确保吊装安全。六、回转支撑总成的安装回转支撑总成由上、下支撑，回转大转轴，回转机构组成，且回转上支承上两面布置平台，工作方便、安全。七、安装驾驶室节总成 驾驶室总成由驾驶室节，重量限制器，驾驶室以及电器柜组成 其安装步骤如下：1.在地面上，将重量限制器装于驾驶室节前侧顶部。...
