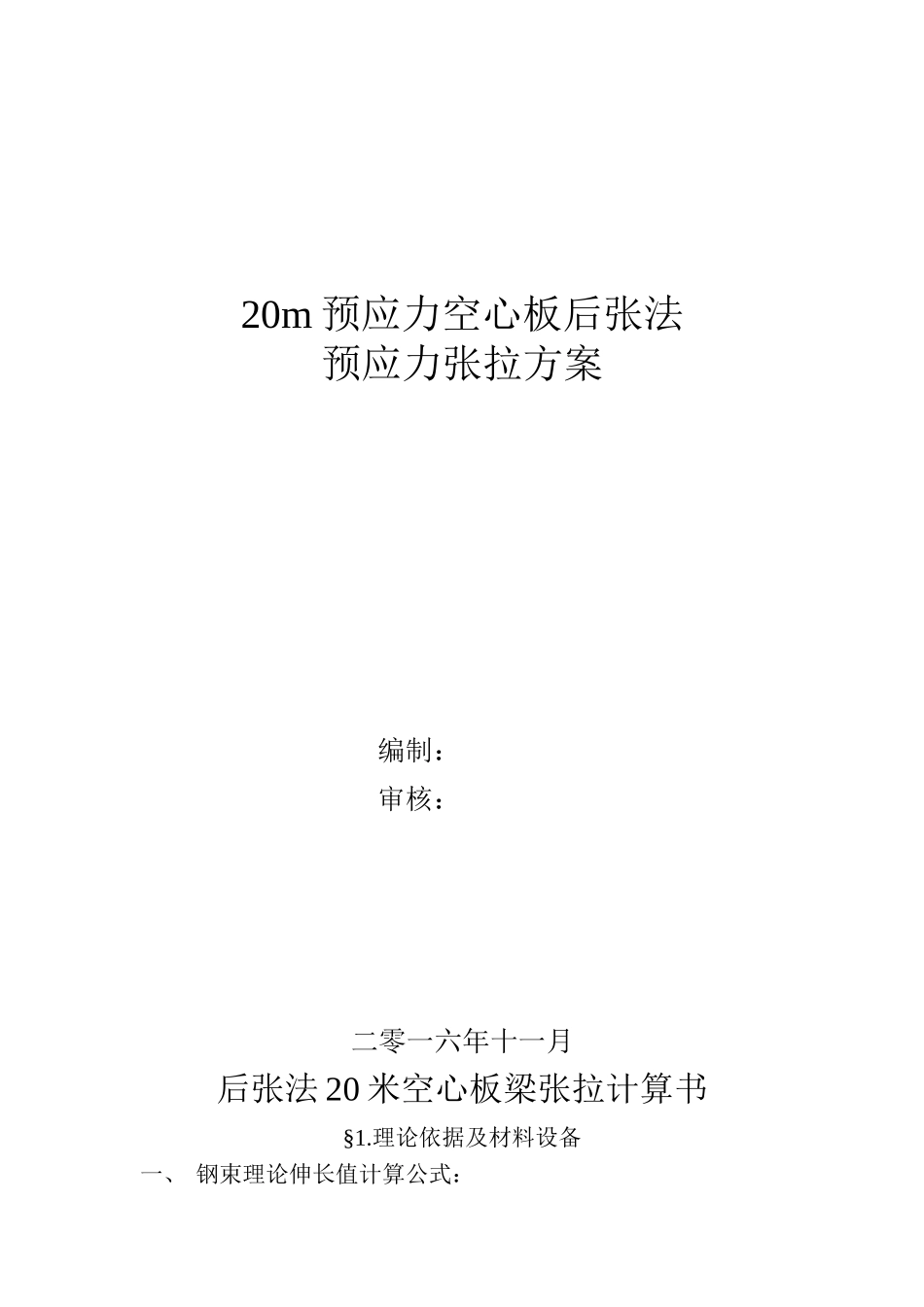

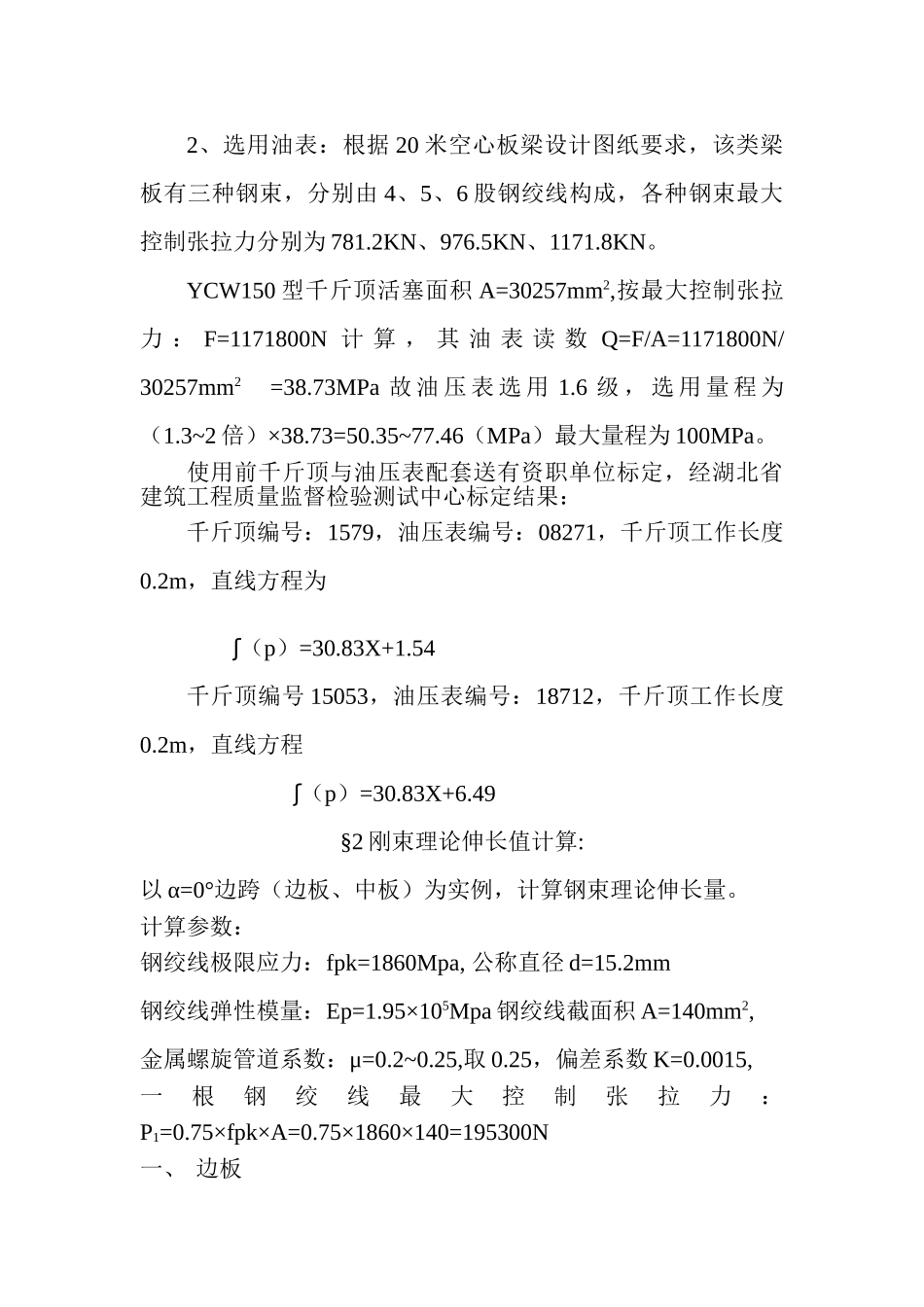

20m 预应力空心板后张法预应力张拉方案编制：审核：二零一六年十一月后张法 20 米空心板梁张拉计算书§1.理论依据及材料设备一、 钢束理论伸长值计算公式：△ L=(×L) /(Eg×Ay) ………………………(1)=P×［1－e-(KL+μθ)］/(KL+μθ) ………………(2)其中：△L——预应力钢束理论伸长值，cm ——预应力钢束的平均张拉力，N P——预应钢束张拉端的张拉力，N L——从张拉端至计算截面孔道长度，(应考虑千斤顶工作长度，及设计图纸对不同梁板在曲线段的参数 X值)。Ay——预应力钢束截面面积，mm2Eg——预应力钢束弹性模量，Mpaθ——从张拉端至计算截面曲线孔道部份切线的夹角之和，radK——孔道每米局部偏差对摩檫的影响系数μ——预应力钢束与孔道壁的摩檫系数二、 材料与设备（一） 材料：主要是钢线，其标准必须是设计提出的 ASTM416-90，标准强度 fpk=1860Mpa，d=15.2mm。每批材料均要送检，要有试验检验证书，其结果要达到设计标准。（二） 设备：1、设备主要是千斤顶油表，根据设计图纸要求，选用OVM15 系 列 锚 具 。 和 YCW150B 型 千 斤 顶 ， 以 及 配 套 的ZB2×2/500 型电动油泵。2、选用油表：根据 20 米空心板梁设计图纸要求，该类梁板有三种钢束，分别由 4、5、6 股钢绞线构成，各种钢束最大控制张拉力分别为 781.2KN、976.5KN、1171.8KN。YCW150 型千斤顶活塞面积 A=30257mm2,按最大控制张拉力 ： F=1171800N 计 算 ， 其 油 表 读 数 Q=F/A=1171800N/30257mm2=38.73MPa 故 油 压 表 选 用 1.6 级 ， 选 用 量 程 为（1.3~2 倍）×38.73=50.35~77.46（MPa）最大量程为 100MPa。使用前千斤顶与油压表配套送有资职单位标定，经湖北省建筑工程质量监督检验测试中心标定结果：千斤顶编号：1579，油压表编号：08271，千斤顶工作长度0.2m，直线方程为 ʃ（p）=30.83X+1.54千斤顶编号 15053，油压表编号：18712，千斤顶工作长度0.2m，直线方程ʃ（p）=30.83X+6.49§2 刚束理论伸长值计算:以 α=0°边跨（边板、中板）为实例，计算钢束理论伸长量。计算参数：钢绞线极限应力：fpk=1860Mpa, 公称直径 d=15.2mm钢绞线弹性模量：Ep=1.95×105Mpa 钢绞线截面积 A=140mm2,金属螺旋管道系数：μ=0.2~0.25,取 0.25，偏差系数 K=0.0015,一根钢绞线最大控制张拉力：P1=0.75×fpk×A=0.75×1860×140=195300N一、 边板（一）、N1钢束理论伸长值根据图纸，将梁板钢...
