sap2000钢结构廊架计算书

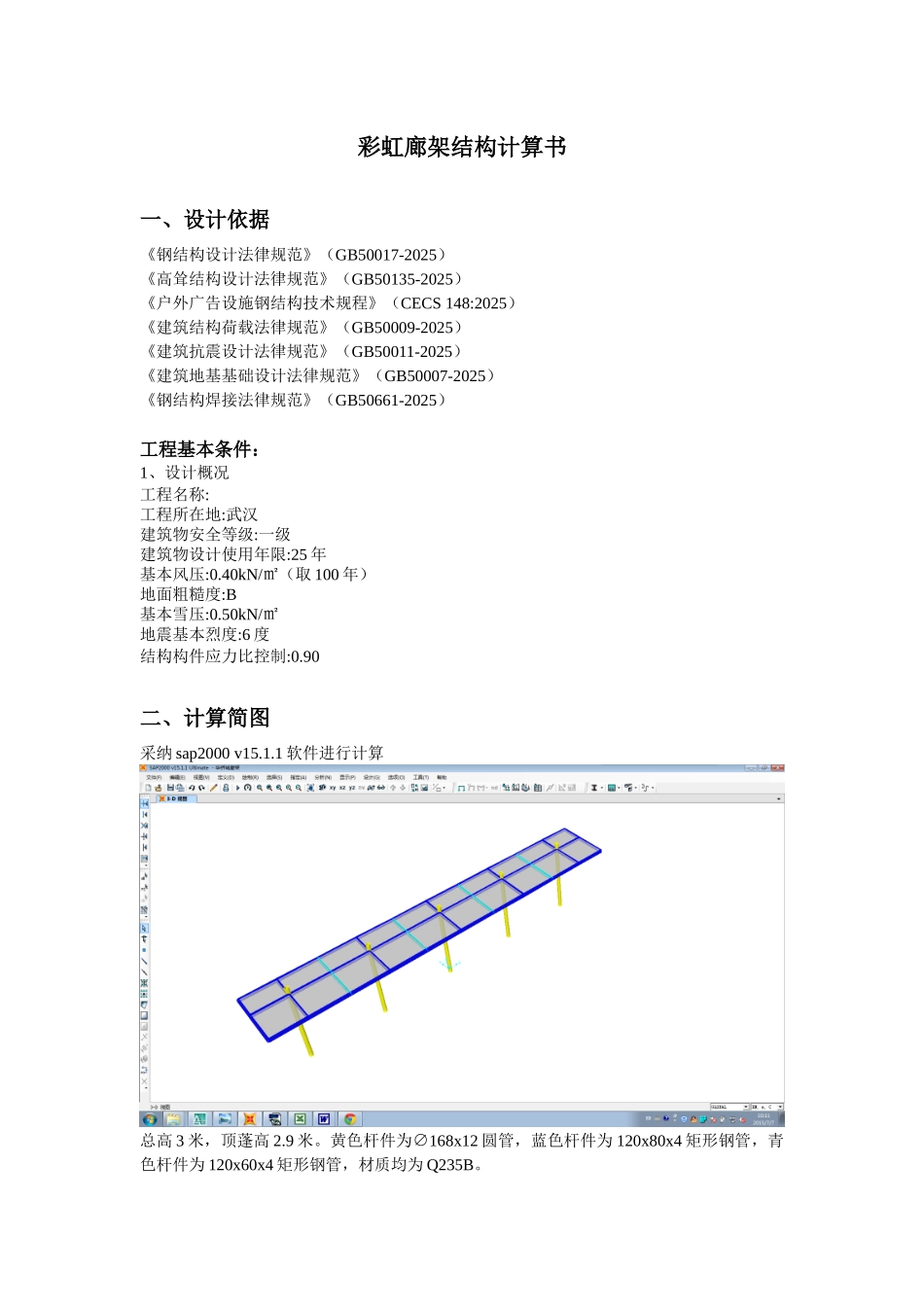

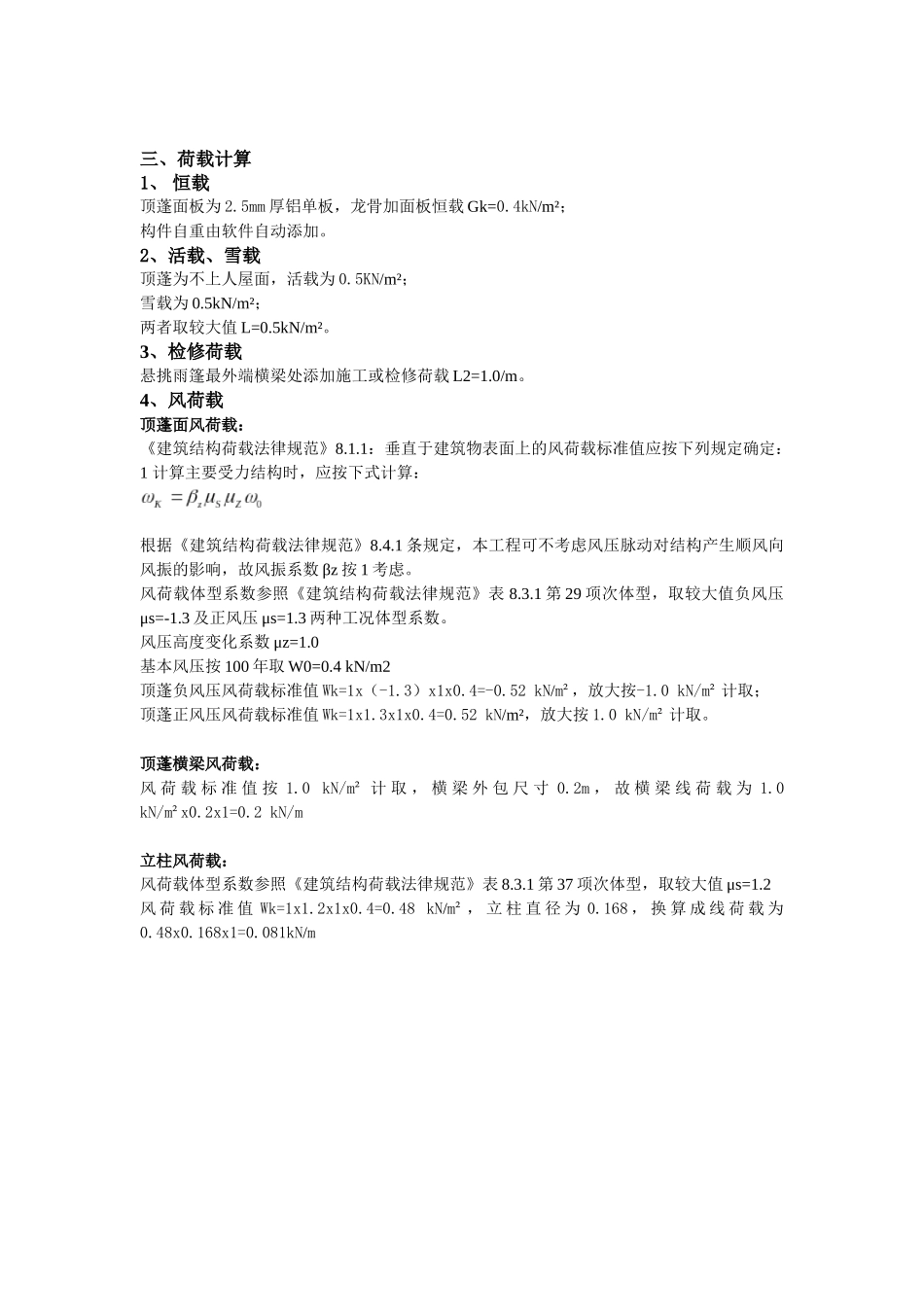

彩虹廊架结构计算书一、设计依据 《钢结构设计法律规范》（GB50017-2025）《高耸结构设计法律规范》（GB50135-2025）《户外广告设施钢结构技术规程》（CECS 148:2025）《建筑结构荷载法律规范》（GB50009-2025）《建筑抗震设计法律规范》（GB50011-2025）《建筑地基基础设计法律规范》（GB50007-2025）《钢结构焊接法律规范》（GB50661-2025）工程基本条件：1、设计概况工程名称: 工程所在地:武汉建筑物安全等级:一级建筑物设计使用年限:25 年基本风压:0.40kN/㎡（取 100 年） 地面粗糙度:B基本雪压:0.50kN/㎡地震基本烈度:6 度结构构件应力比控制:0.90二、计算简图采纳 sap2000 v15.1.1 软件进行计算总高 3 米，顶蓬高 2.9 米。黄色杆件为∅168x12 圆管，蓝色杆件为 120x80x4 矩形钢管，青色杆件为 120x60x4 矩形钢管，材质均为 Q235B。三、荷载计算1、 恒载顶蓬面板为 2.5mm 厚铝单板，龙骨加面板恒载 Gk=0.4kN/m²；构件自重由软件自动添加。2、活载、雪载顶蓬为不上人屋面，活载为 0.5KN/m²；雪载为 0.5kN/m²；两者取较大值 L=0.5kN/m²。3、检修荷载悬挑雨篷最外端横梁处添加施工或检修荷载 L2=1.0/m。4、风荷载顶蓬面风荷载：《建筑结构荷载法律规范》8.1.1：垂直于建筑物表面上的风荷载标准值应按下列规定确定：1 计算主要受力结构时，应按下式计算：根据《建筑结构荷载法律规范》8.4.1 条规定，本工程可不考虑风压脉动对结构产生顺风向风振的影响，故风振系数 βz 按 1 考虑。风荷载体型系数参照《建筑结构荷载法律规范》表 8.3.1 第 29 项次体型，取较大值负风压μs=-1.3 及正风压 μs=1.3 两种工况体型系数。风压高度变化系数 μz=1.0基本风压按 100 年取 W0=0.4 kN/m2顶蓬负风压风荷载标准值 Wk=1x（-1.3）x1x0.4=-0.52 kN/m²，放大按-1.0 kN/m² 计取；顶蓬正风压风荷载标准值 Wk=1x1.3x1x0.4=0.52 kN/m²，放大按 1.0 kN/m² 计取。顶蓬横梁风荷载：风 荷 载 标 准 值 按 1.0 kN/m² 计 取 ， 横 梁 外 包 尺 寸 0.2m ， 故 横 梁 线 荷 载 为 1.0 kN/m²x0.2x1=0.2 kN/m立柱风荷载：风荷载体型系数参照《建筑结构荷载法律规范》表 8.3.1 第 37 项次体型，取较大值 μs=1.2风 荷 载 标 准 值 Wk=1x1.2x1x0.4=0.48 kN/m² ， 立 柱 直 径 为 0.168 ， 换 算 成 线 荷 载 为0.48x0.168x1=0.081kN/m四、荷载组合五...
