SC-SOP-096-AutoLumo-A2000-整机调试操作规程B7

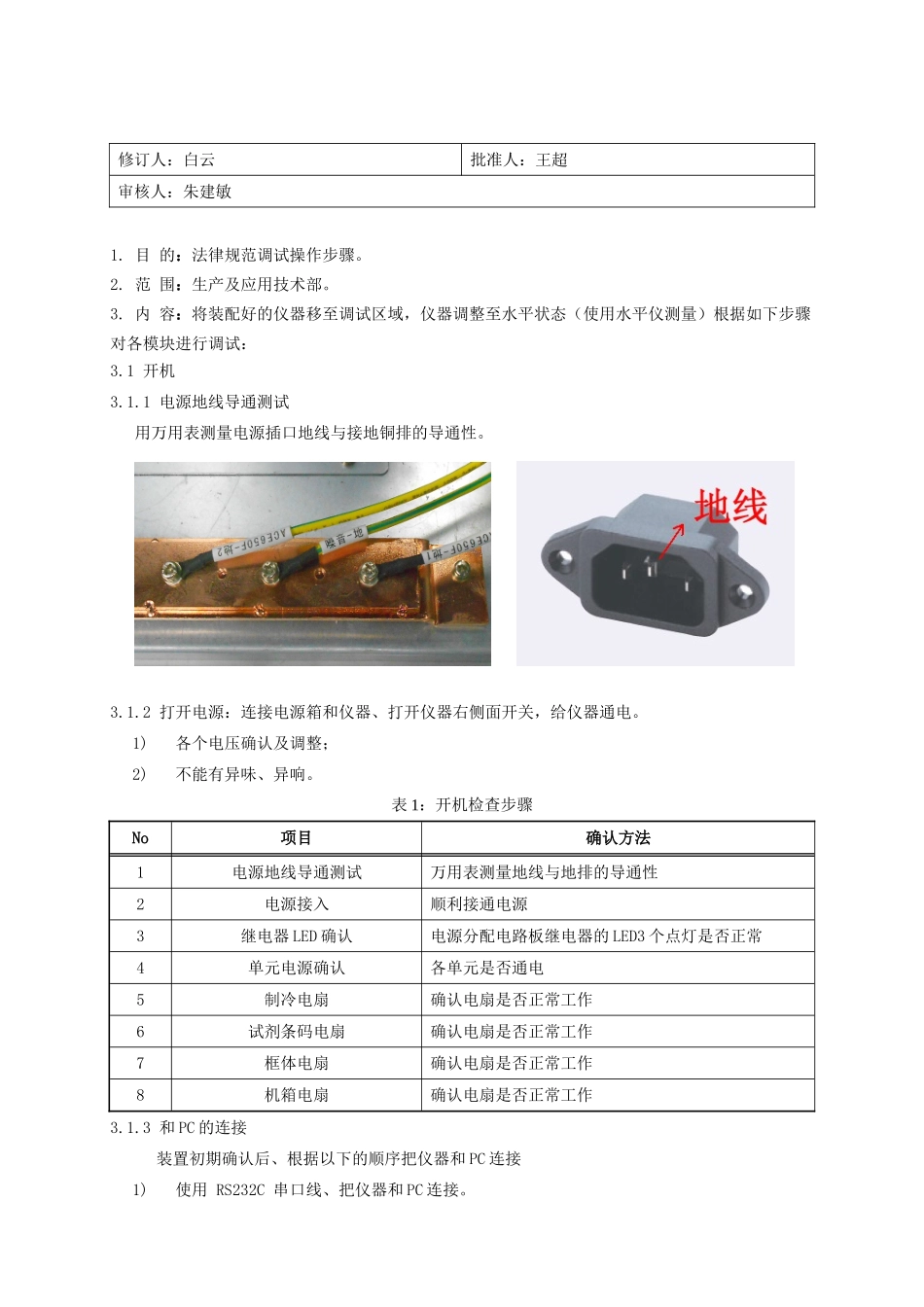

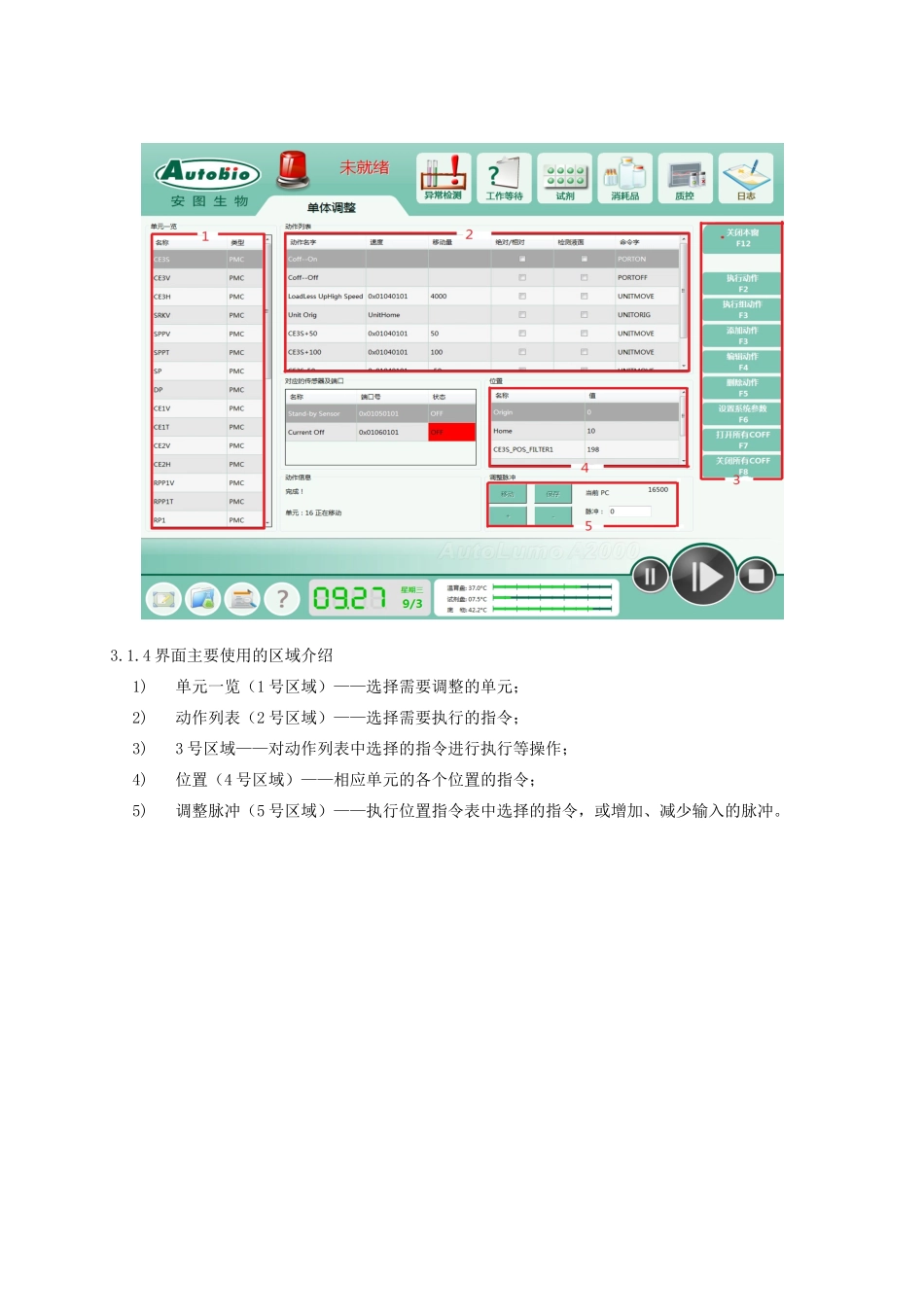

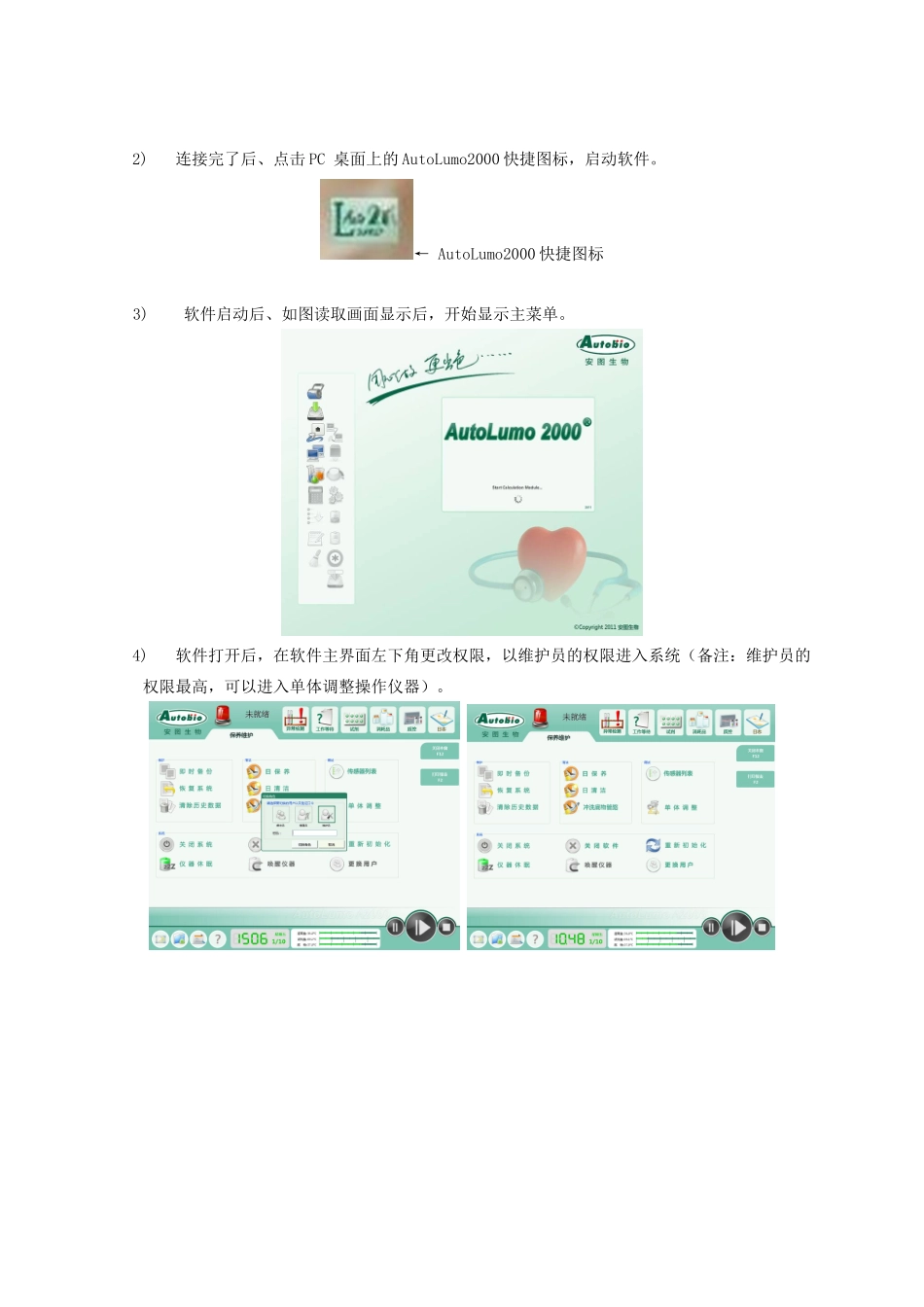

修订人：白云 批准人：王超审核人：朱建敏1. 目 的：法律规范调试操作步骤。2. 范 围：生产及应用技术部。3. 内 容：将装配好的仪器移至调试区域，仪器调整至水平状态（使用水平仪测量）根据如下步骤对各模块进行调试：3.1 开机3.1.1 电源地线导通测试 用万用表测量电源插口地线与接地铜排的导通性。3.1.2 打开电源：连接电源箱和仪器、打开仪器右侧面开关，给仪器通电。1)各个电压确认及调整；2)不能有异味、异响。表 1：开机检查步骤No项目确认方法1电源地线导通测试万用表测量地线与地排的导通性2电源接入顺利接通电源3继电器 LED 确认电源分配电路板继电器的 LED3 个点灯是否正常4单元电源确认各单元是否通电5制冷电扇确认电扇是否正常工作6试剂条码电扇确认电扇是否正常工作7框体电扇确认电扇是否正常工作8机箱电扇确认电扇是否正常工作3.1.3 和 PC 的连接装置初期确认后、根据以下的顺序把仪器和 PC 连接1)使用 RS232C 串口线、把仪器和 PC 连接。2)连接完了后、点击 PC 桌面上的 AutoLumo2000 快捷图标，启动软件。← AutoLumo2000 快捷图标3) 软件启动后、如图读取画面显示后，开始显示主菜单。4)软件打开后，在软件主界面左下角更改权限，以维护员的权限进入系统（备注：维护员的权限最高，可以进入单体调整操作仪器）。 3.1.4 界面主要使用的区域介绍1)单元一览（1 号区域）——选择需要调整的单元；2)动作列表（2 号区域）——选择需要执行的指令；3)3 号区域——对动作列表中选择的指令进行执行等操作；4)位置（4 号区域）——相应单元的各个位置的指令；5)调整脉冲（5 号区域）——执行位置指令表中选择的指令，或增加、减少输入的脉冲。3.2 确认各个传感器表 2：传感器列表盖子开关/非常停止：No传感器名名称确认方法1机器盖子ENVELOPE_COVER1按下盖子 sensor(左)，确认 ON/OFF2机器盖子ENVELOPE_COVER2按下盖子 sensor(右)确认 ON/OFF3RDT 盖子开关RDT-COVER开闭试剂盘盖确认传感器 ON/OFF4紧急制动 SWEMG按下紧急停止按钮确认 ON/OFF前处理分注桌：No传感器名名称确认方法5传输手 1 C1 位置确认 ORT_T1_BEFORE_SET_RV插入杯子确认 sensor ON/OFF6反 应 杯 从 C1 移 动 到C2、C4 上时、在 C1 位置上的确认ORT_T2_EXIST_RV插入杯子确认 sensorON/OFF7稀释位确认 SDT_EXIST_CUP 插入杯子确认 sensorON/OFF反应盘：No传感器名名称确认方法8传输手 2 C2 位置...
