SF6气体的基本特性

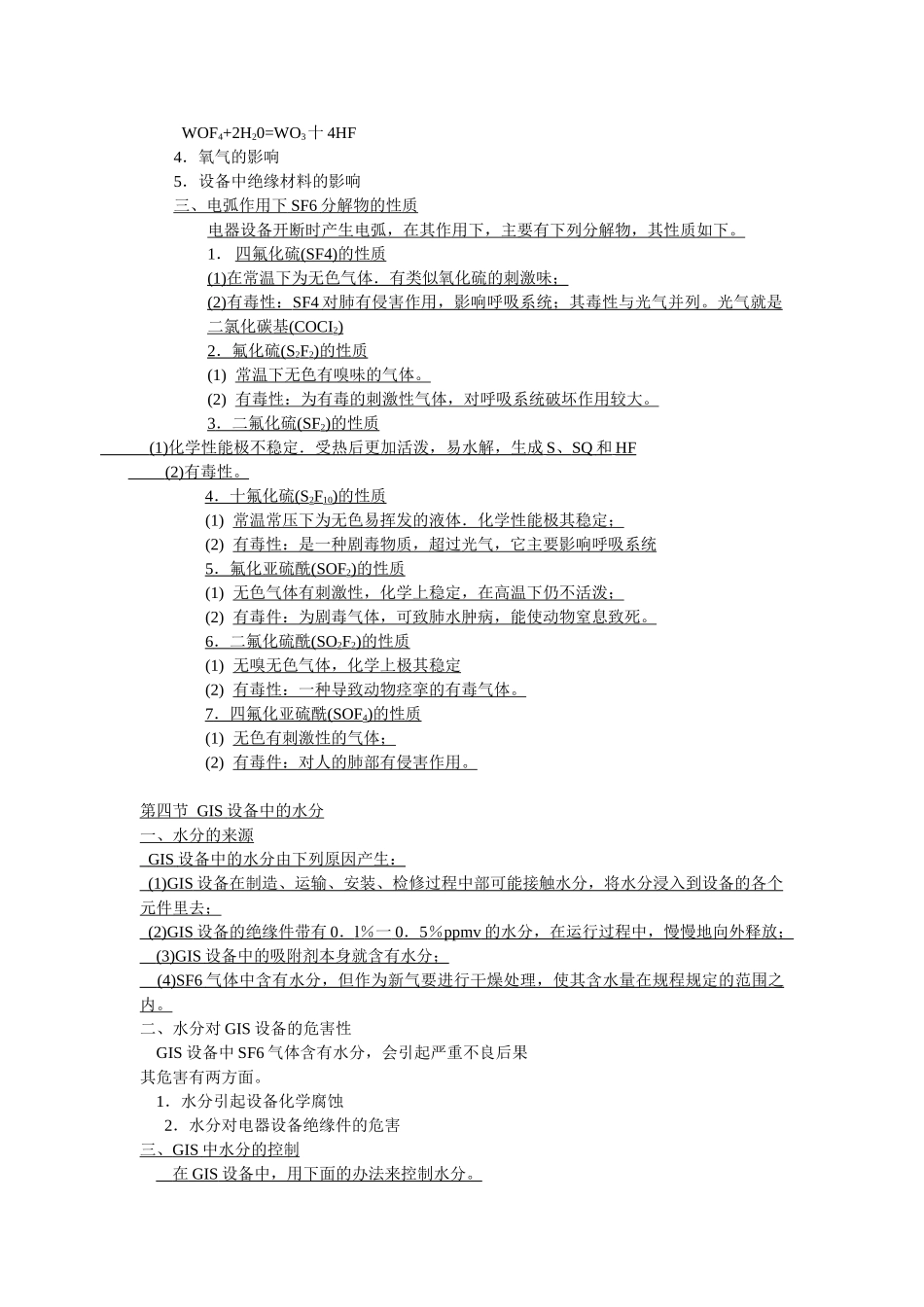

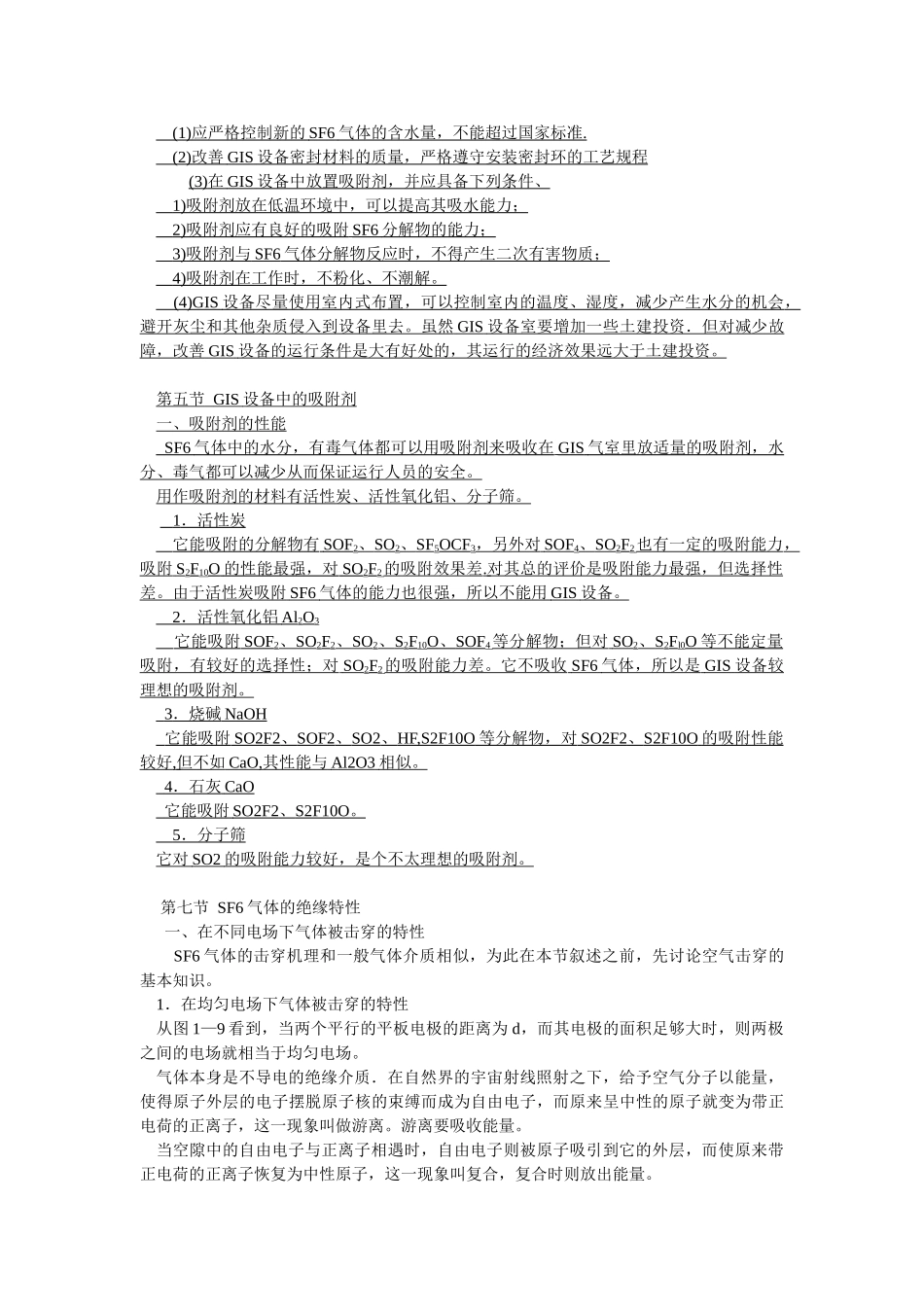

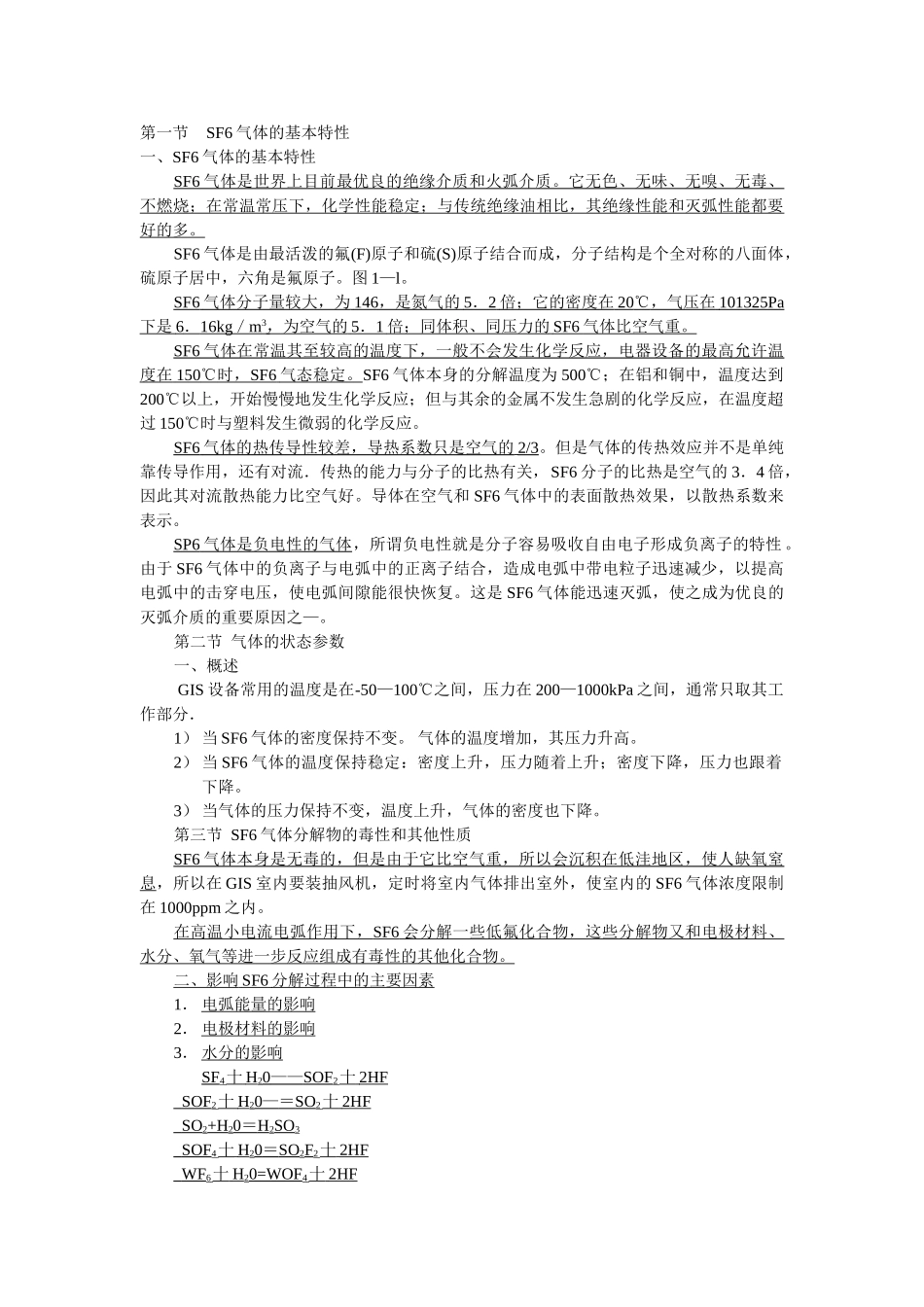

第一节SF6 气体的基本特性一、SF6 气体的基本特性SF6 气体是世界上目前最优良的绝缘介质和火弧介质。它无色、无味、无嗅、无毒、 不燃烧；在常温常压下，化学性能稳定；与传统绝缘油相比，其绝缘性能和灭弧性能都要好的多。SF6 气体是由最活泼的氟(F)原子和硫(S)原子结合而成，分子结构是个全对称的八面体，硫原子居中，六角是氟原子。图 1—l。SF6 气体分子量较大，为 146 ，是氮气的 5 ． 2 倍；它的密度在 20 ℃ ，气压在 101325Pa 下是 6 ． 16kg ／ m 3 ，为空气的 5 ． 1 倍；同体积、同压力的 SF6 气体比空气重。 SF6 气体在常温其至较高的温度下，一般不会发生化学反应，电器设备的最高允许温 度在 150 ℃ 时， SF6 气态稳定。 SF6 气体本身的分解温度为 500℃；在铝和铜中，温度达到200℃以上，开始慢慢地发生化学反应；但与其余的金属不发生急剧的化学反应，在温度超过 150℃时与塑料发生微弱的化学反应。SF6 气体的热传导性较差，导热系数只是空气的 2/3 。但是气体的传热效应并不是单纯靠传导作用，还有对流．传热的能力与分子的比热有关，SF6 分子的比热是空气的 3．4 倍，因此其对流散热能力比空气好。导体在空气和 SF6 气体中的表面散热效果，以散热系数来表示。SP6 气体是负电性的气体 ，所谓负电性就是分子容易吸收自由电子形成负离子的特性 。由于 SF6 气体中的负离子与电弧中的正离子结合，造成电弧中带电粒子迅速减少，以提高电弧中的击穿电压，使电弧间隙能很快恢复。这是 SF6 气体能迅速灭弧，使之成为优良的灭弧介质的重要原因之—。第二节 气体的状态参数一、概述 GIS 设备常用的温度是在-50—100℃之间，压力在 200—1000kPa 之间，通常只取其工作部分．1） 当 SF6 气体的密度保持不变。 气体的温度增加，其压力升高。2） 当 SF6 气体的温度保持稳定：密度上升，压力随着上升；密度下降，压力也跟着下降。3） 当气体的压力保持不变，温度上升，气体的密度也下降。第三节 SF6 气体分解物的毒性和其他性质SF6 气体本身是无毒的，但是由于它比空气重，所以会沉积在低洼地区，使人缺氧窒 息，所以在 GIS 室内要装抽风机，定时将室内气体排出室外，使室内的 SF6 气体浓度限制在 1000ppm 之内。在高温小电流电弧作用下， SF6 会分解一些低氟化合物，这些分解物又和电极材料、 水分、氧气等进一步反应组成有毒性的其他化合物。二、影响 S...
