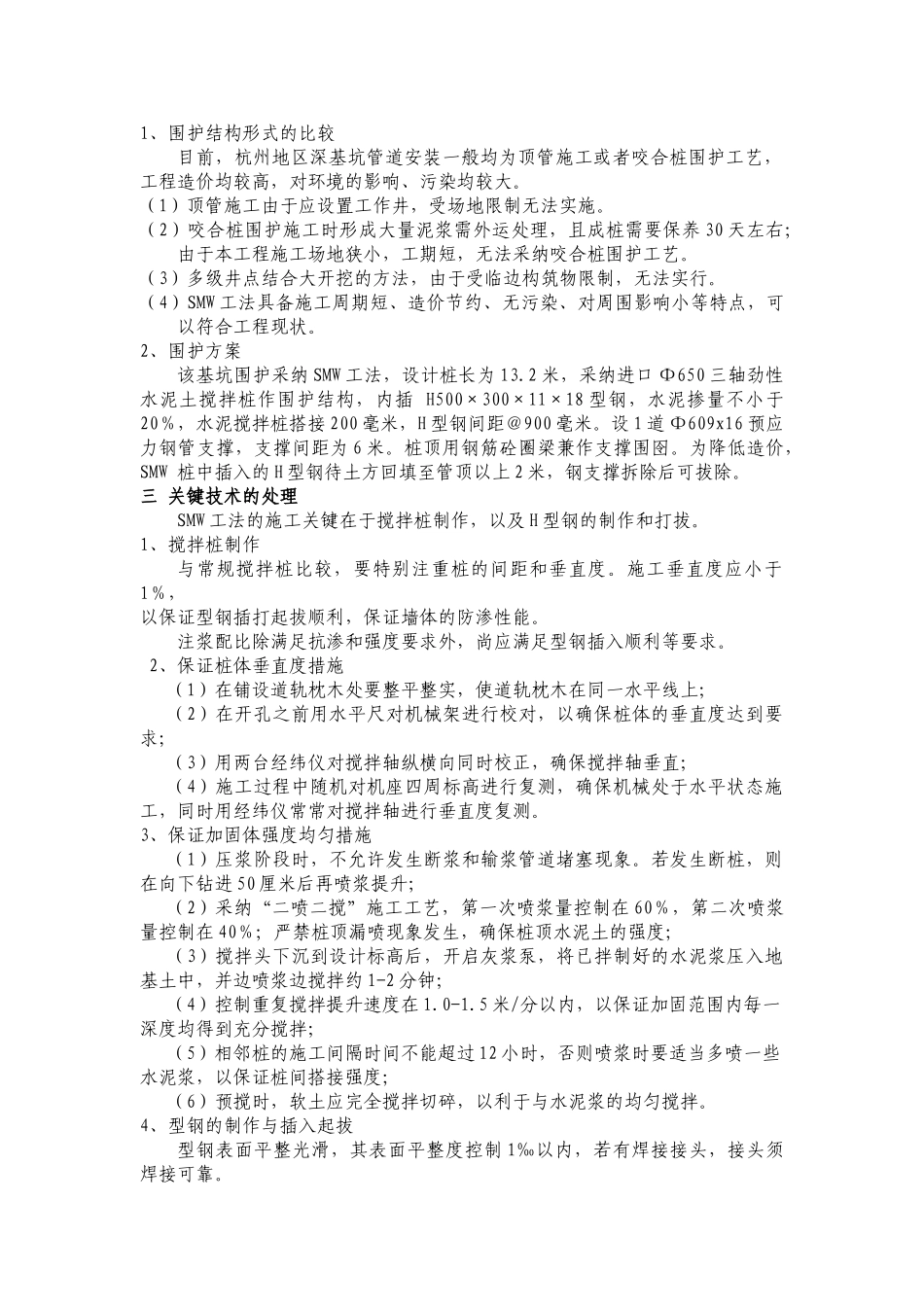

SMW 工法在杭州某直饮水工程深基坑中的应用[摘要] 基坑围护的方式多种多样，各有千秋，在众多围护方法中，SMW 工法以其适用性强、围护成本相对低、施工周期短而倍受关注，目前在我国上海地区应用相对比较普及。但由于多种因素的影响，制约了其在我国推广应用，主要表现在设计理论不完善、施工机具滞后、大型机械协同工作的管理水平落后等，杭州地区尚未普及。目前，杭州地区较深基坑（H>6m）管道安装一般均为顶管施工或者咬合桩围护工艺，工程造价均较高，对环境的影响、污染均较大。与之相比较，SMW 工法有诸多优点。[关键词] SMW 工法 基坑围护 优越性SMW 工法是近年来由日本引进的新型地下工程围护结构形式。杭州地铁秋涛路站 3 号出入口项目首次采纳 SMW 工法桩施工，为杭州 SMW 施工提供了成功案例。所谓 SMW 就是土体(soil)和水泥原位进行混合、搅拌(mixing)后在地下形成的连续墙体(wall)的简称。SMW 工法是利用专门的多轴搅拌机就地钻进切削土体，同时在钻头端部将水泥浆液注入土体，经充分搅拌混合后，再将 H 型钢或其他型材插入搅拌桩体内，形成地下连续墙体，利用该墙体直接作为挡土和止水结构。其主要特点是构造简单，止水性能好，工期短，造价低，环境污染小，特别适合城市中的深基坑工程。 一 工程及地质概况 本工程地面标高平均为 7.5 米，地下水属潜水类型，并常年受钱塘江水位影响至多。稳定水位在地表以下 0.510 米。土质为淤泥质粘土。本工程为二期扩建项目，工程中涉及到对一段约 100 米长度的 DN1600 输水管道进行安装施工，管道埋深为 5.5 米，土方开挖深度为 7.2 米，西侧为一期已经建成的构筑物，东侧为某学校 80 年代左右砖混结构宿舍，基础埋深为 4 米，管中心距公共围墙 8.0 米。工程存在临边构筑物近、地下水位丰富、施工面狭窄、管道埋设较深等一系列困难，施工过程中尽量减少对周边建筑物的影响，是工程首要考虑的因素。（SMW 工法场地剖面）二 基坑围护结构设计 1、围护结构形式的比较 目前，杭州地区深基坑管道安装一般均为顶管施工或者咬合桩围护工艺，工程造价均较高，对环境的影响、污染均较大。 （1）顶管施工由于应设置工作井，受场地限制无法实施。（2）咬合桩围护施工时形成大量泥浆需外运处理，且成桩需要保养 30 天左右；由于本工程施工场地狭小，工期短，无法采纳咬合桩围护工艺。（3）多级井点结合大开挖的方法，由于受临边构筑物限制，无法实行。（4...
