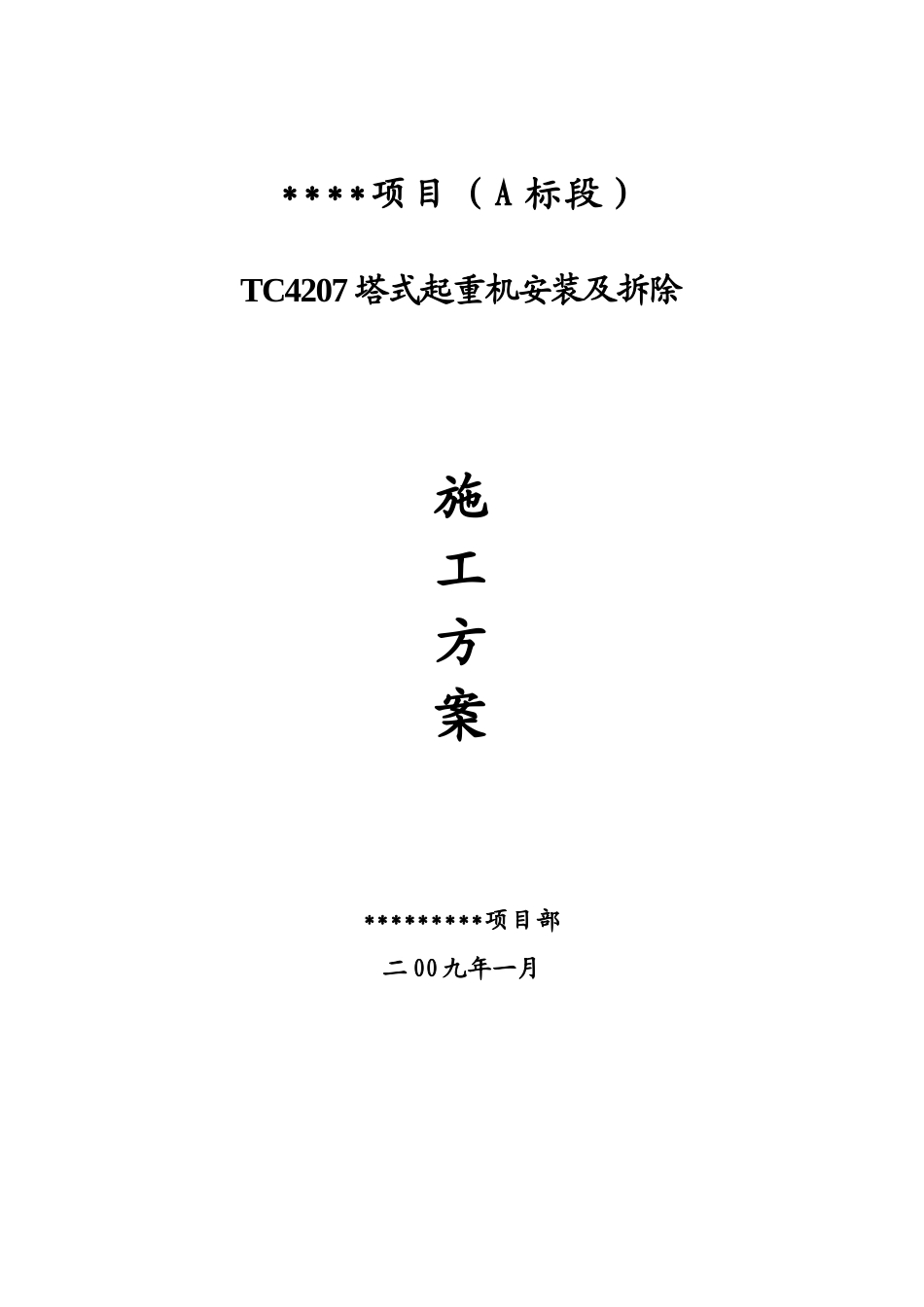

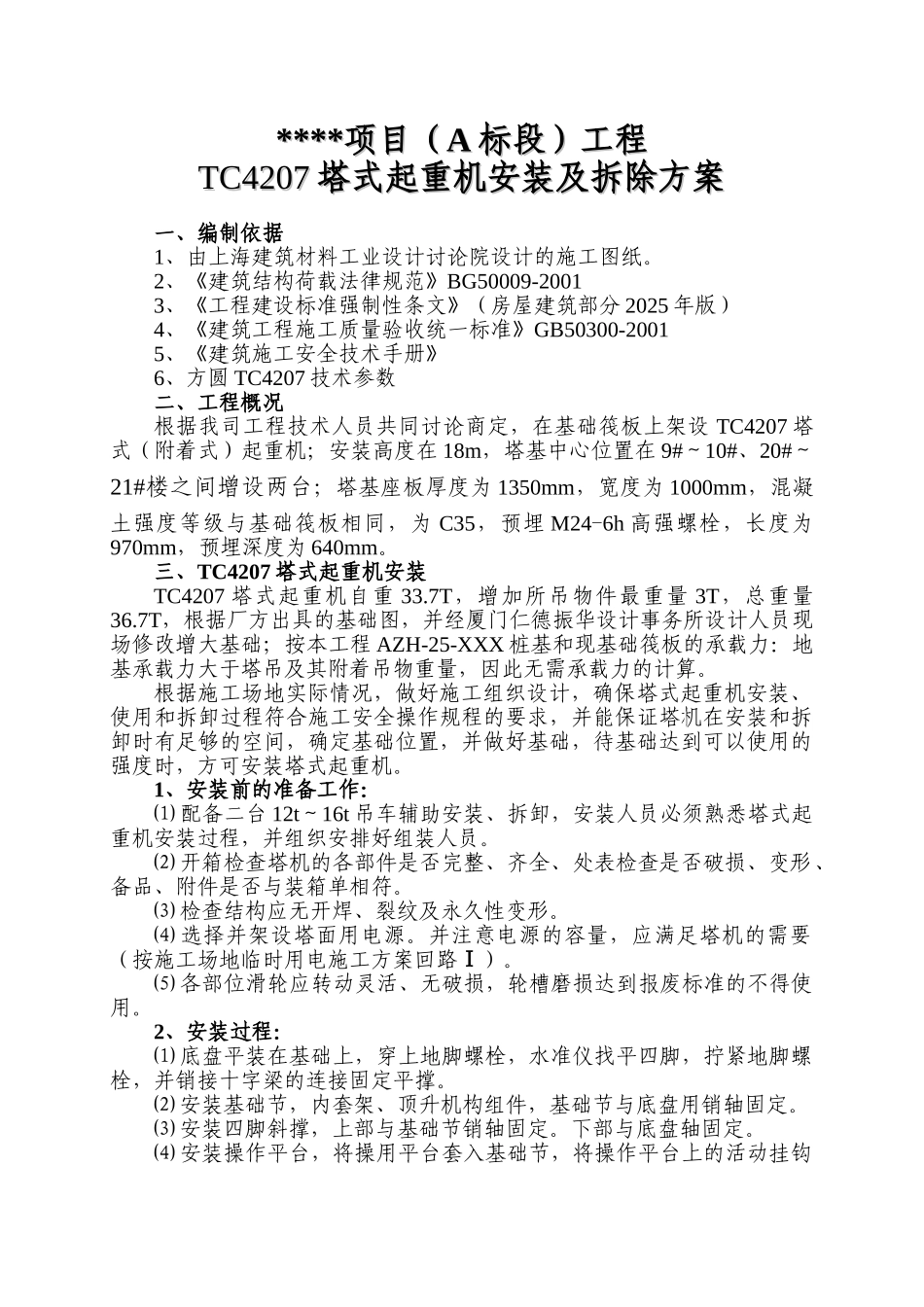

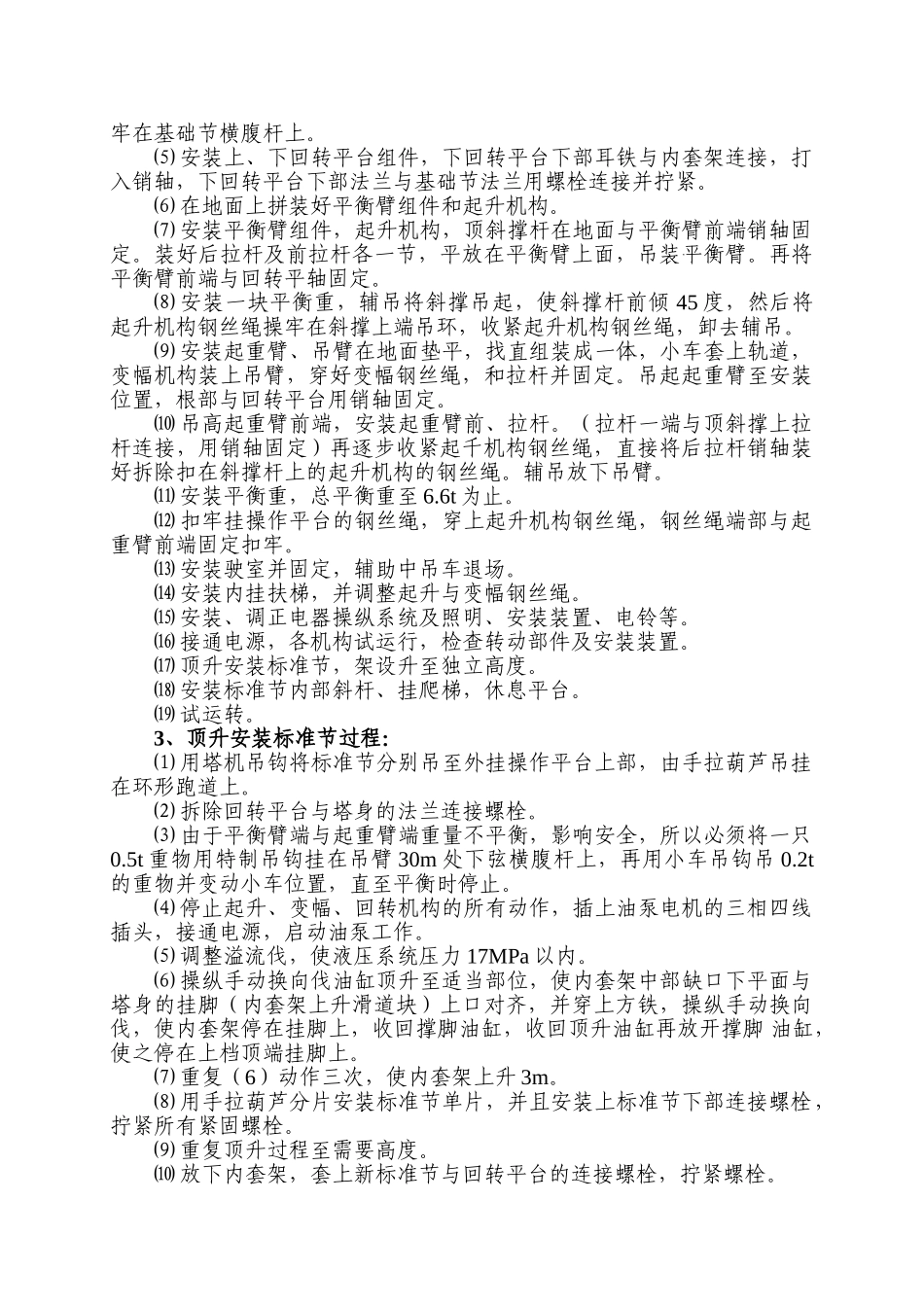

****项目（A 标段）TC4207 塔式起重机安装及拆除施工方案*********项目部二 00 九年一月********项目（项目（AA 标段）工程标段）工程TC4207TC4207 塔式起重机安装及拆除方案塔式起重机安装及拆除方案一、编制依据1、由上海建筑材料工业设计讨论院设计的施工图纸。2、《建筑结构荷载法律规范》BG50009-20013、《工程建设标准强制性条文》（房屋建筑部分 2025 年版）4、《建筑工程施工质量验收统一标准》GB50300-20015、《建筑施工安全技术手册》6、方圆 TC4207 技术参数二、工程概况根据我司工程技术人员共同讨论商定，在基础筏板上架设 TC4207 塔式（附着式）起重机；安装高度在 18m，塔基中心位置在 9#～10#、20#～21#楼之间增设两台；塔基座板厚度为 1350mm，宽度为 1000mm，混凝土强度等级与基础筏板相同，为 C35，预埋 M24-6h 高强螺栓，长度为970mm，预埋深度为 640mm。三、TC4207 塔式起重机安装TC4207 塔式起重机自重 33.7T，增加所吊物件最重量 3T，总重量36.7T，根据厂方出具的基础图，并经厦门仁德振华设计事务所设计人员现场修改增大基础；按本工程 AZH-25-XXX 桩基和现基础筏板的承载力：地基承载力大于塔吊及其附着吊物重量，因此无需承载力的计算。根据施工场地实际情况，做好施工组织设计，确保塔式起重机安装、使用和拆卸过程符合施工安全操作规程的要求，并能保证塔机在安装和拆卸时有足够的空间，确定基础位置，并做好基础，待基础达到可以使用的强度时，方可安装塔式起重机。1、安装前的准备工作：⑴ 配备二台 12t～16t 吊车辅助安装、拆卸，安装人员必须熟悉塔式起重机安装过程，并组织安排好组装人员。⑵ 开箱检查塔机的各部件是否完整、齐全、处表检查是否破损、变形、备品、附件是否与装箱单相符。⑶ 检查结构应无开焊、裂纹及永久性变形。⑷ 选择并架设塔面用电源。并注意电源的容量，应满足塔机的需要（按施工场地临时用电施工方案回路Ⅰ）。⑸ 各部位滑轮应转动灵活、无破损，轮槽磨损达到报废标准的不得使用。2、安装过程：⑴ 底盘平装在基础上，穿上地脚螺栓，水准仪找平四脚，拧紧地脚螺栓，并销接十字梁的连接固定平撑。⑵ 安装基础节，内套架、顶升机构组件，基础节与底盘用销轴固定。⑶ 安装四脚斜撑，上部与基础节销轴固定。下部与底盘轴固定。⑷ 安装操作平台，将操用平台套入基础节，将操作平台上的活动挂钩牢在基础节横腹杆上。⑸ 安装上、下回转平台组件，下回转平台...
