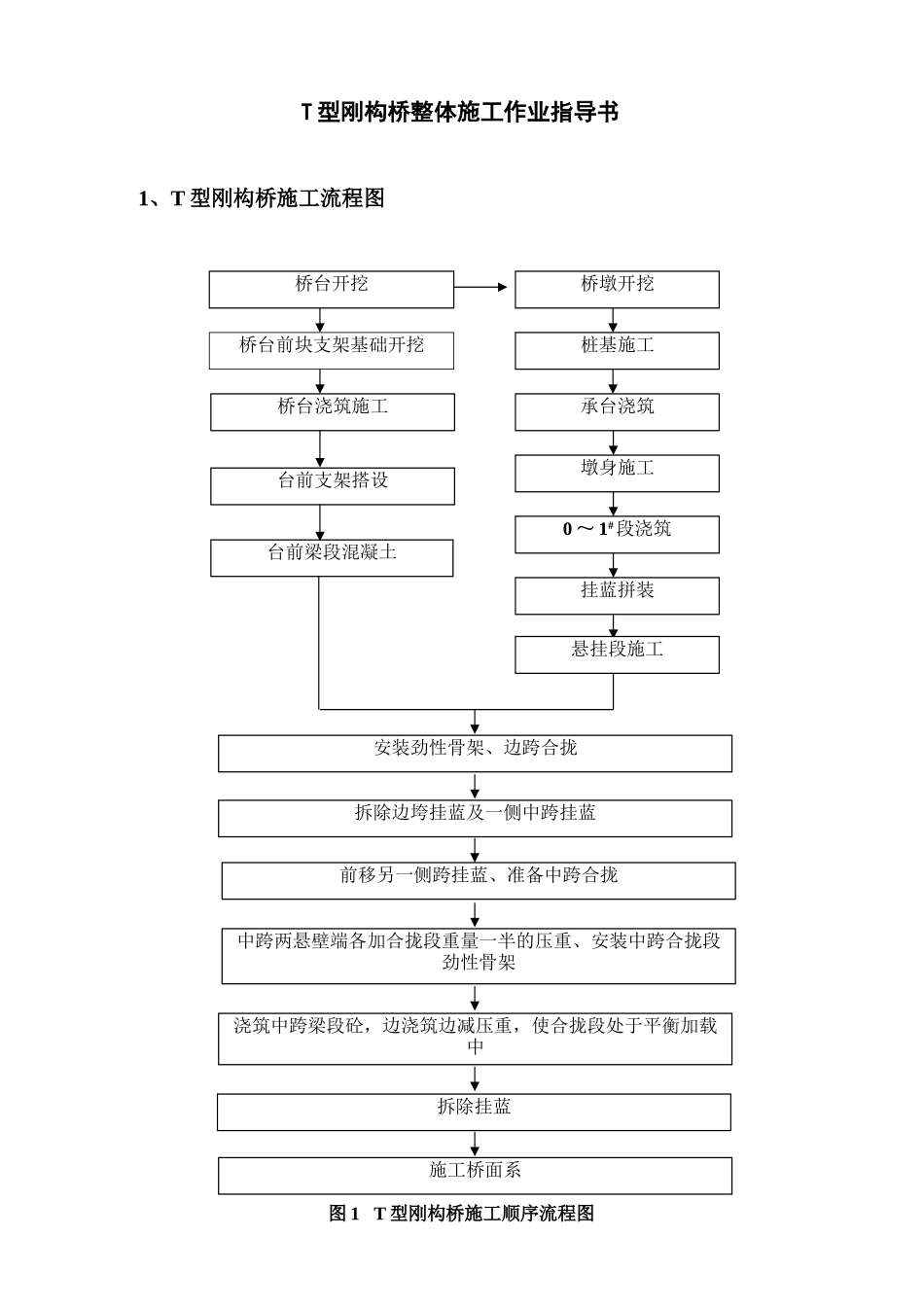

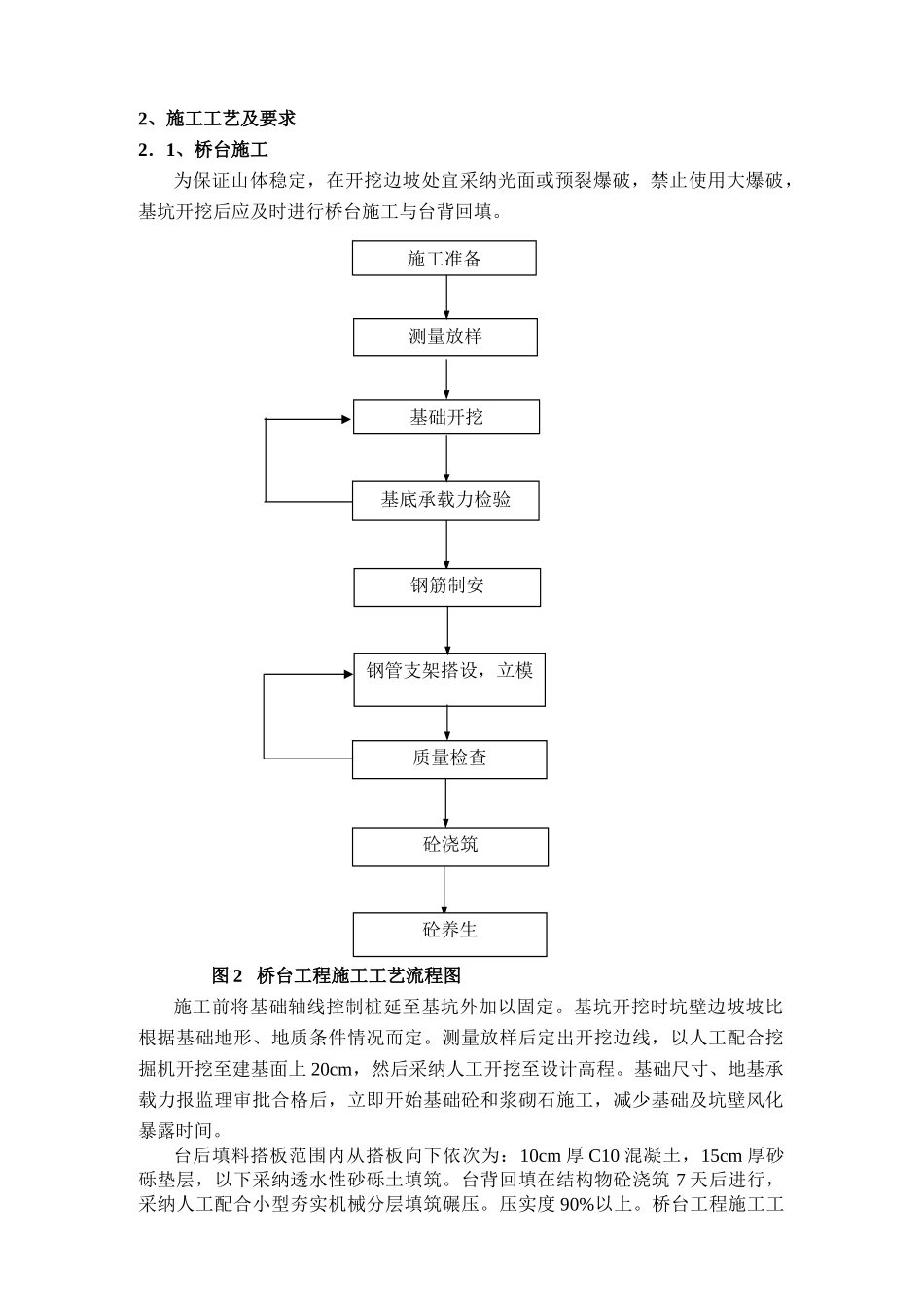

T 型刚构桥整体施工作业指导书1、T 型刚构桥施工流程图图 1 T 型刚构桥施工顺序流程图桥墩开挖桩基施工桥台前块支架基础开挖承台浇筑0 ～ 1#段浇筑挂蓝拼装墩身施工桥台开挖悬挂段施工桥台浇筑施工台前支架搭设台前梁段混凝土安装劲性骨架、边跨合拢拆除边垮挂蓝及一侧中跨挂蓝前移另一侧跨挂蓝、准备中跨合拢拆除挂蓝中跨两悬壁端各加合拢段重量一半的压重、安装中跨合拢段劲性骨架浇筑中跨梁段砼，边浇筑边减压重，使合拢段处于平衡加载中施工桥面系2、施工工艺及要求2．1、桥台施工为保证山体稳定，在开挖边坡处宜采纳光面或预裂爆破，禁止使用大爆破，基坑开挖后应及时进行桥台施工与台背回填。 图 2 桥台工程施工工艺流程图施工前将基础轴线控制桩延至基坑外加以固定。基坑开挖时坑壁边坡坡比根据基础地形、地质条件情况而定。测量放样后定出开挖边线，以人工配合挖掘机开挖至建基面上 20cm，然后采纳人工开挖至设计高程。基础尺寸、地基承载力报监理审批合格后，立即开始基础砼和浆砌石施工，减少基础及坑壁风化暴露时间。台后填料搭板范围内从搭板向下依次为：10cm 厚 C10 混凝土，15cm 厚砂砾垫层，以下采纳透水性砂砾土填筑。台背回填在结构物砼浇筑 7 天后进行，采纳人工配合小型夯实机械分层填筑碾压。压实度 90%以上。桥台工程施工工测量放样基础开挖基底承载力检验钢管支架搭设，立模钢筋制安施工准备砼浇筑质量检查砼养生凿去桩头桩基检验平场地，修道路测定孔位挖埋护筒钻机就位护筒制作钻进泥浆配制中间检查终 孔检 测清 孔安装钢筋笼钢筋笼加工安放导管二次清孔成桩，养护灌注混凝土施工准备序如图 2 示。2．2、钻孔桩施工桩基施工工艺流程图见 3 图。其施工方法如下：1）施工准备初步测定钻孔桩的桩位，打通桩位处便道，进行场平，用枕木搭设钻机工作平台，设备进场并安装，砌筑水池及泥浆池，泥浆制备，制作钢筋笼等。2）测量放样利用在本桥建立的测量控制网，采纳全站仪测出每个桩孔的中心线，并在桩外径的四周引出四个成正十字的护桩，护桩至桩中心距离比孔半径大 50cm，埋设牢固，施工时利用护桩控制护筒埋设的中心位置，保证桩位平面偏差小于法律规范要求值。 3）埋设护筒护筒内径大于桩径，护筒顶端高程高出地面 20cm，以隔离地表水，提高孔内水头，维护孔内泥浆的静水压力。护筒平面位置偏差不大于法律规范要求值，与桩轴线的偏差不大于 1%。4）制备泥浆泥浆制作选用优质粘土，严格按技术法...
