t产线DC炉冶炼变压器维修技术标准

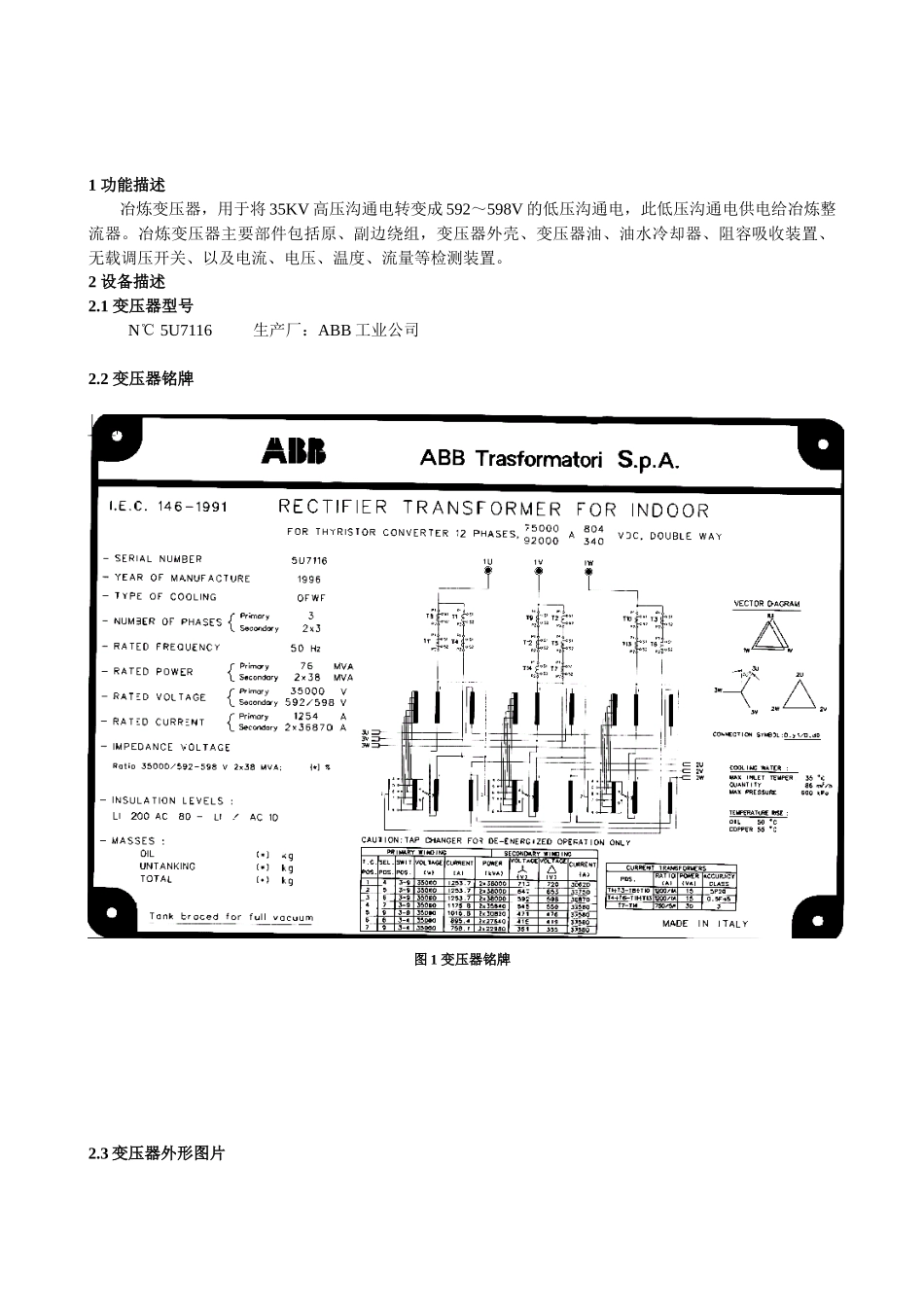

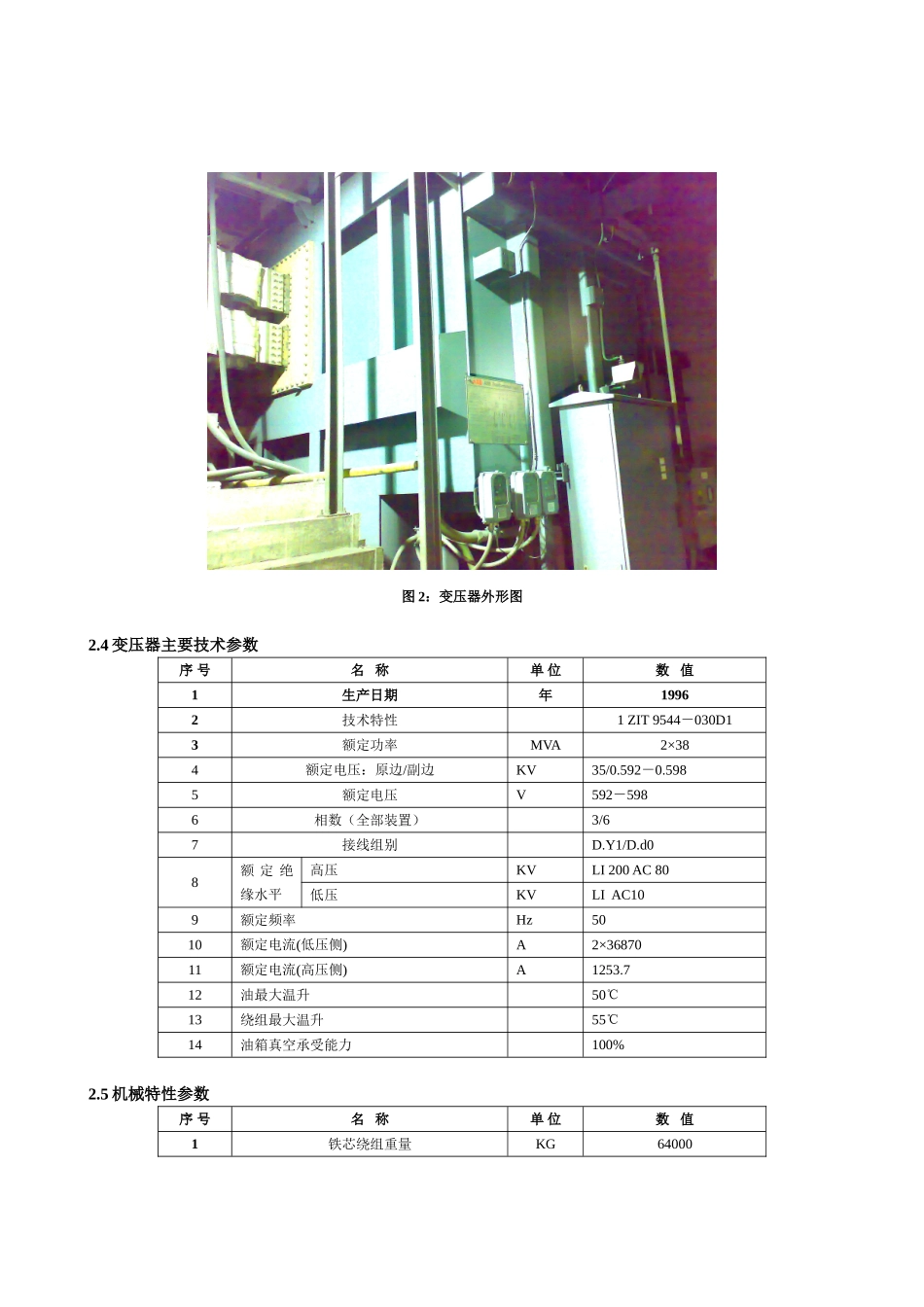

1 功能描述冶炼变压器，用于将 35KV 高压沟通电转变成 592～598V 的低压沟通电，此低压沟通电供电给冶炼整流器。冶炼变压器主要部件包括原、副边绕组，变压器外壳、变压器油、油水冷却器、阻容吸收装置、无载调压开关、以及电流、电压、温度、流量等检测装置。2 设备描述2.1 变压器型号N℃ 5U7116 生产厂：ABB 工业公司 2.2 变压器铭牌图 1 变压器铭牌2.3 变压器外形图片图 2：变压器外形图2.4 变压器主要技术参数序 号名 称单 位数 值1生产日期年19962技术特性1 ZIT 9544－030D13额定功率MVA2×384额定电压：原边/副边KV35/0.592－0.5985额定电压V592－5986相数（全部装置）3/67接线组别D.Y1/D.d08额 定 绝缘水平高压KVLI 200 AC 80 低压KVLI AC10 9额定频率Hz5010额定电流(低压侧)A2×3687011额定电流(高压侧)A1253.712油最大温升50℃13绕组最大温升55℃14油箱真空承受能力100%2.5 机械特性参数序 号名 称单 位数 值1铁芯绕组重量KG64000序 号名 称单 位数 值2变压器油重量KG400003总重量KG1240004冷却方式OFWF（油水冷却）5最高进水温度℃356最高进水压力KPa5007额定进水流量M3/h868变压器油型号ITC 3602.6 变压器绕组接线及无载调压2.6.1 接线组别：D.Y1/D.d0图 3：变压器绕组接线及调压示意图1U、1V、1W 为高压原边进线端2U、2V、2W 为第一组副边出线端3U、3V、3W 为第二组副边出线端触头 A 触头 B 触头 A 触头 B 触头 A 触头 B 2.6.2 变压器无载调压特性参数表：原 边副 边调压档位触头 A 位置触 头 B 位置电压(V)电流(A)功率(KVA)电压Y（V）电压△(V)电流（A）143-9350001253.72×3800071372030620253-9350001253.72×3800064765333750363-9350001253.72×3800059259836870473-9350001175.82×3564054555037580593-9350001016.82×3082047147637580663-435000895.42×2764041541937580793-435000758.12×22980351355375802.7 变压器结构图图 4：变压器结构图 A图 5：变压器结构图 B图 5：变压器结构图 C图 6：变压器结构图 D图 7：变压器结构图 E变压器元器件清单（表中编号为结构图中编号）：注 ：安 装位 置参 见以 上变 压器 结构 图A～E：3.日 常维护3.1 日常 检查 标准3.1.1变压器油的检验变压器是供配电系统中的核心设备，变压器一旦出现故障，将对生产产生停电面大、周期长的严重影响。及时了解油浸变压器内部运行情况并发现异常现象，...
