UPS供电系统方案说明模板

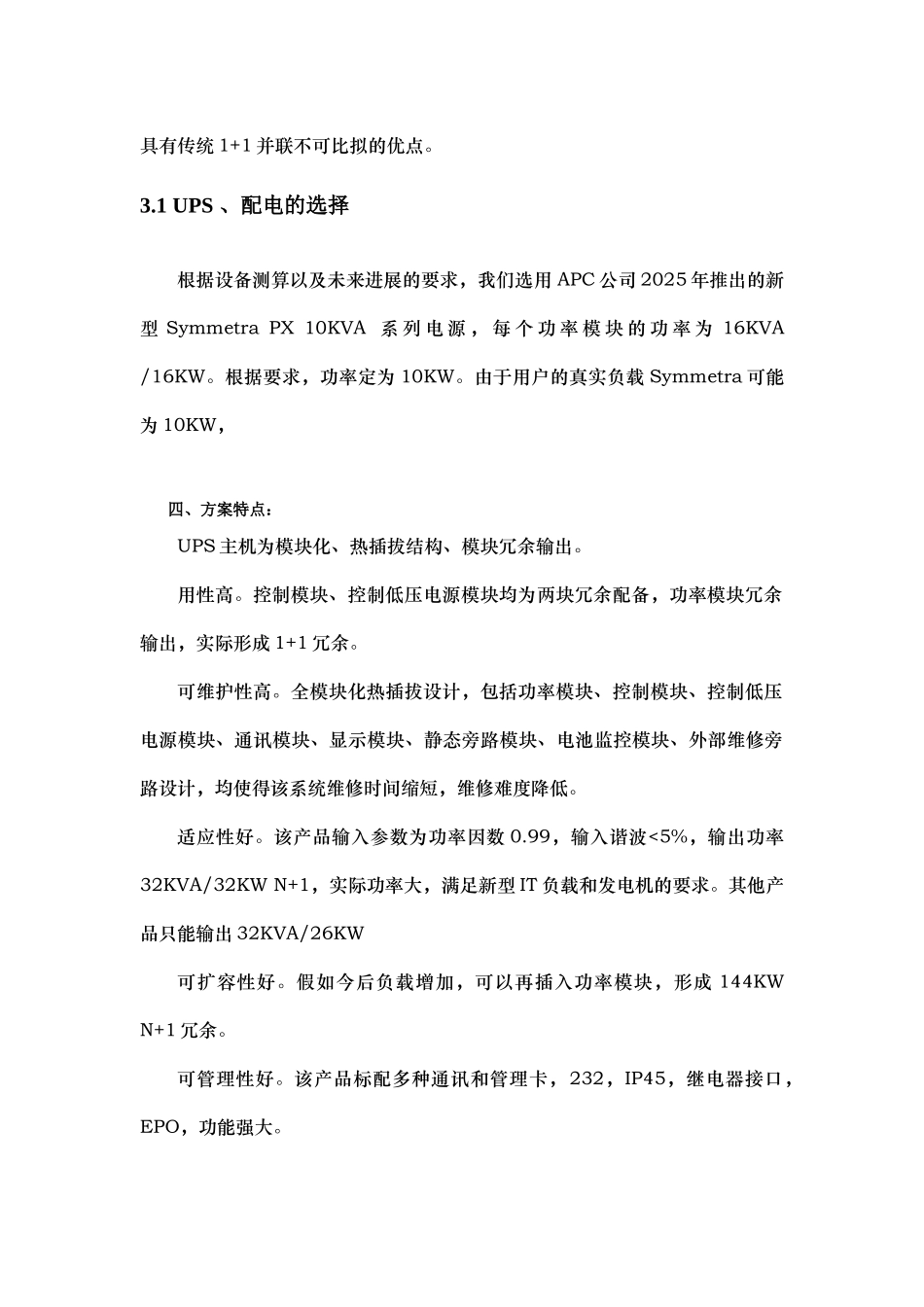

转发UPS 供电系统方案一．概述1.1 项目概况为保证机房内各类系统的正常运行，必须为其提供安全、稳定、可靠的工作环境。因此，安全、有用、先进和美观是机房设计的总体要求。新建机房最好能满足未来 5 至 10 年的进展需要。二、机房建设总体方案2.1 系统建设目的在机房建设中，要把安全性、可靠性、合理性和法律规范化放在首要位置，同时兼顾美观、舒适和人性化的特点。机房建设工程在充分考虑计算机、网络通讯、空调、UPS 等设备的安全性、可靠性、易安装维护。三、机房建设方案选择模块化、热插拔结构的 UPS 完全根据 IT 设备的思路和结构设计，功率模块冗余并联输出，控制部分采纳冗余的两套热插拔控制模块、两套逻辑低压电源模块冗余设计，可用性高。另外由于模块化热插拔结构可以非常方便的在线增减各种模块，提高输出功率或维修，因此在可用性、可维护性、扩容性方面具有传统 1+1 并联不可比拟的优点。3.1 UPS 、配电的选择根据设备测算以及未来进展的要求，我们选用 APC 公司 2025 年推出的新型 Symmetra PX 10KVA 系 列 电 源 ， 每 个 功 率 模 块 的 功 率 为 16KVA /16KW。根据要求，功率定为 10KW。由于用户的真实负载 Symmetra 可能为 10KW，四、方案特点：UPS 主机为模块化、热插拔结构、模块冗余输出。用性高。控制模块、控制低压电源模块均为两块冗余配备，功率模块冗余输出，实际形成 1+1 冗余。可维护性高。全模块化热插拔设计，包括功率模块、控制模块、控制低压电源模块、通讯模块、显示模块、静态旁路模块、电池监控模块、外部维修旁路设计，均使得该系统维修时间缩短，维修难度降低。适应性好。该产品输入参数为功率因数 0.99，输入谐波<5%，输出功率32KVA/32KW N+1，实际功率大，满足新型 IT 负载和发电机的要求。其他产品只能输出 32KVA/26KW可扩容性好。假如今后负载增加，可以再插入功率模块，形成 144KW N+1 冗余。可管理性好。该产品标配多种通讯和管理卡，232，IP45，继电器接口，EPO，功能强大。柜体为黑色，19 英寸机架式外观。与服务器机柜外观一致，可直接放在机房里面，和负载机柜并排安放。减少中间环节，提高系统可用性。降低其他配套系统的投资,缩短安装施工时间。采纳外部维修旁路开关，提供真正意义上的不间断供电。占地面积小。只有 2 个服务器机柜柜体，只操作一套系统，操作简单，降低误操作的可能性，提高可用性。五、SY PX10 系列模块化...
