XDJF型点灯单元原理技术学习资料

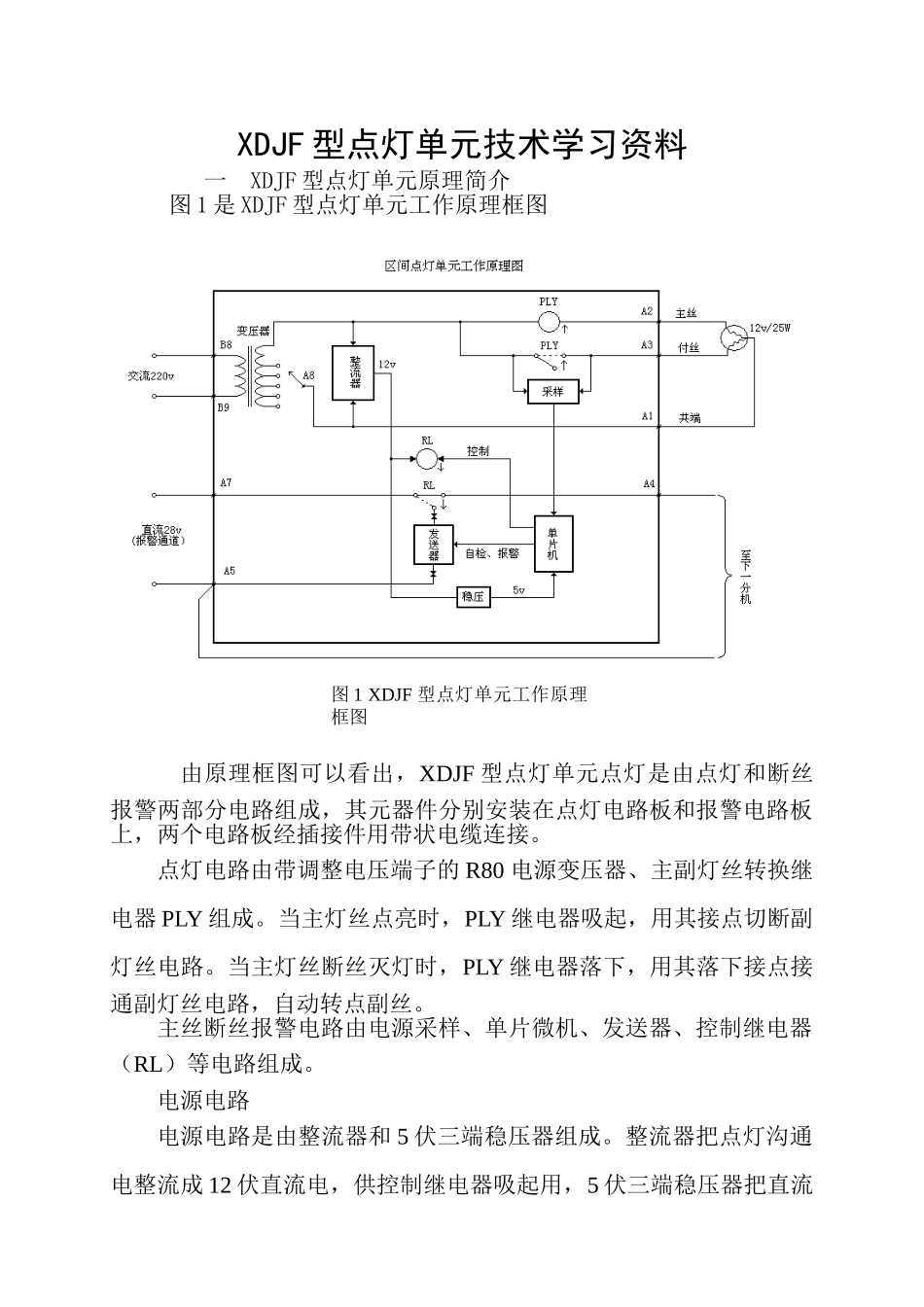

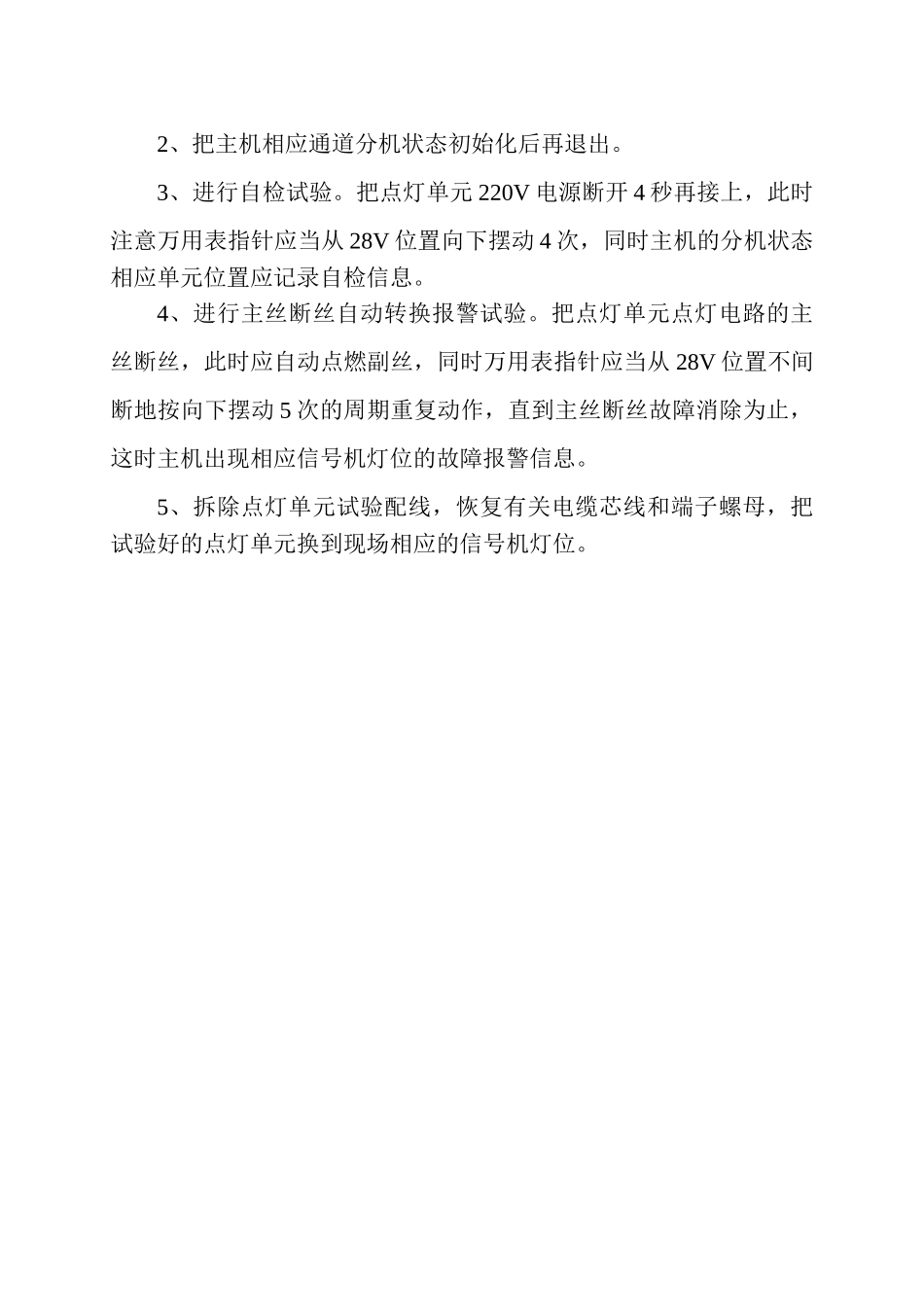

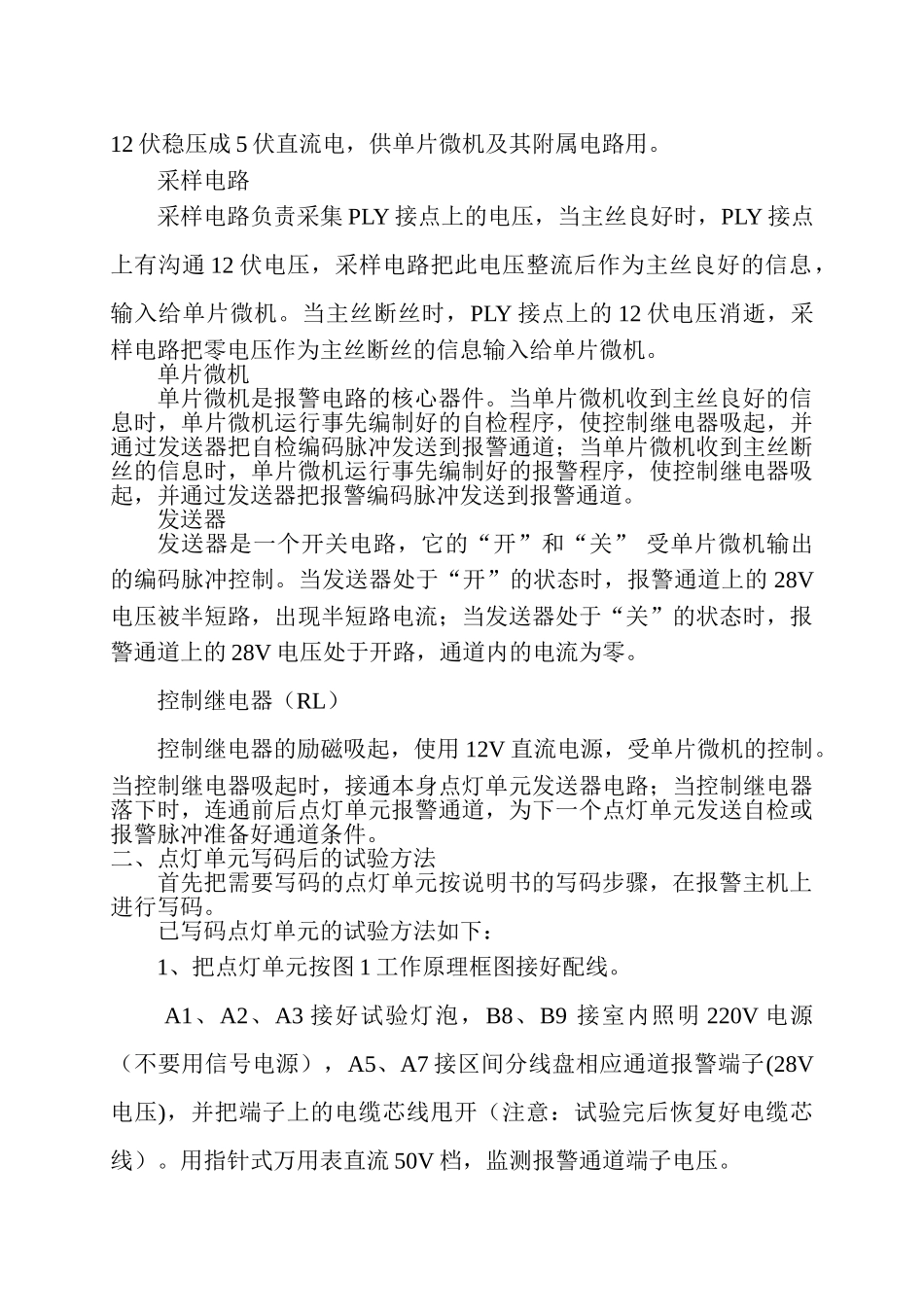

XDJF 型点灯单元技术学习资料一 XDJF 型点灯单元原理简介 图 1 是 XDJF 型点灯单元工作原理框图由原理框图可以看出，XDJF 型点灯单元点灯是由点灯和断丝报警两部分电路组成，其元器件分别安装在点灯电路板和报警电路板上，两个电路板经插接件用带状电缆连接。点灯电路由带调整电压端子的 R80 电源变压器、主副灯丝转换继电器 PLY 组成。当主灯丝点亮时，PLY 继电器吸起，用其接点切断副灯丝电路。当主灯丝断丝灭灯时，PLY 继电器落下，用其落下接点接通副灯丝电路，自动转点副丝。主丝断丝报警电路由电源采样、单片微机、发送器、控制继电器（RL）等电路组成。电源电路电源电路是由整流器和 5 伏三端稳压器组成。整流器把点灯沟通电整流成 12 伏直流电，供控制继电器吸起用，5 伏三端稳压器把直流图 1 XDJF 型点灯单元工作原理框图12 伏稳压成 5 伏直流电，供单片微机及其附属电路用。 采样电路采样电路负责采集 PLY 接点上的电压，当主丝良好时，PLY 接点上有沟通 12 伏电压，采样电路把此电压整流后作为主丝良好的信息，输入给单片微机。当主丝断丝时，PLY 接点上的 12 伏电压消逝，采样电路把零电压作为主丝断丝的信息输入给单片微机。单片微机单片微机是报警电路的核心器件。当单片微机收到主丝良好的信息时，单片微机运行事先编制好的自检程序，使控制继电器吸起，并通过发送器把自检编码脉冲发送到报警通道；当单片微机收到主丝断丝的信息时，单片微机运行事先编制好的报警程序，使控制继电器吸起，并通过发送器把报警编码脉冲发送到报警通道。发送器发送器是一个开关电路，它的“开”和“关” 受单片微机输出的编码脉冲控制。当发送器处于“开”的状态时，报警通道上的 28V电压被半短路，出现半短路电流；当发送器处于“关”的状态时，报警通道上的 28V 电压处于开路，通道内的电流为零。控制继电器（RL）控制继电器的励磁吸起，使用 12V 直流电源，受单片微机的控制。当控制继电器吸起时，接通本身点灯单元发送器电路；当控制继电器落下时，连通前后点灯单元报警通道，为下一个点灯单元发送自检或报警脉冲准备好通道条件。二、点灯单元写码后的试验方法首先把需要写码的点灯单元按说明书的写码步骤，在报警主机上进行写码。已写码点灯单元的试验方法如下：1、把点灯单元按图 1 工作原理框图接好配线。 A1、A2、A3 接好试验灯泡，B8、B9 接室内照明 220V 电源（不要用信号电源），A5、A7 ...
