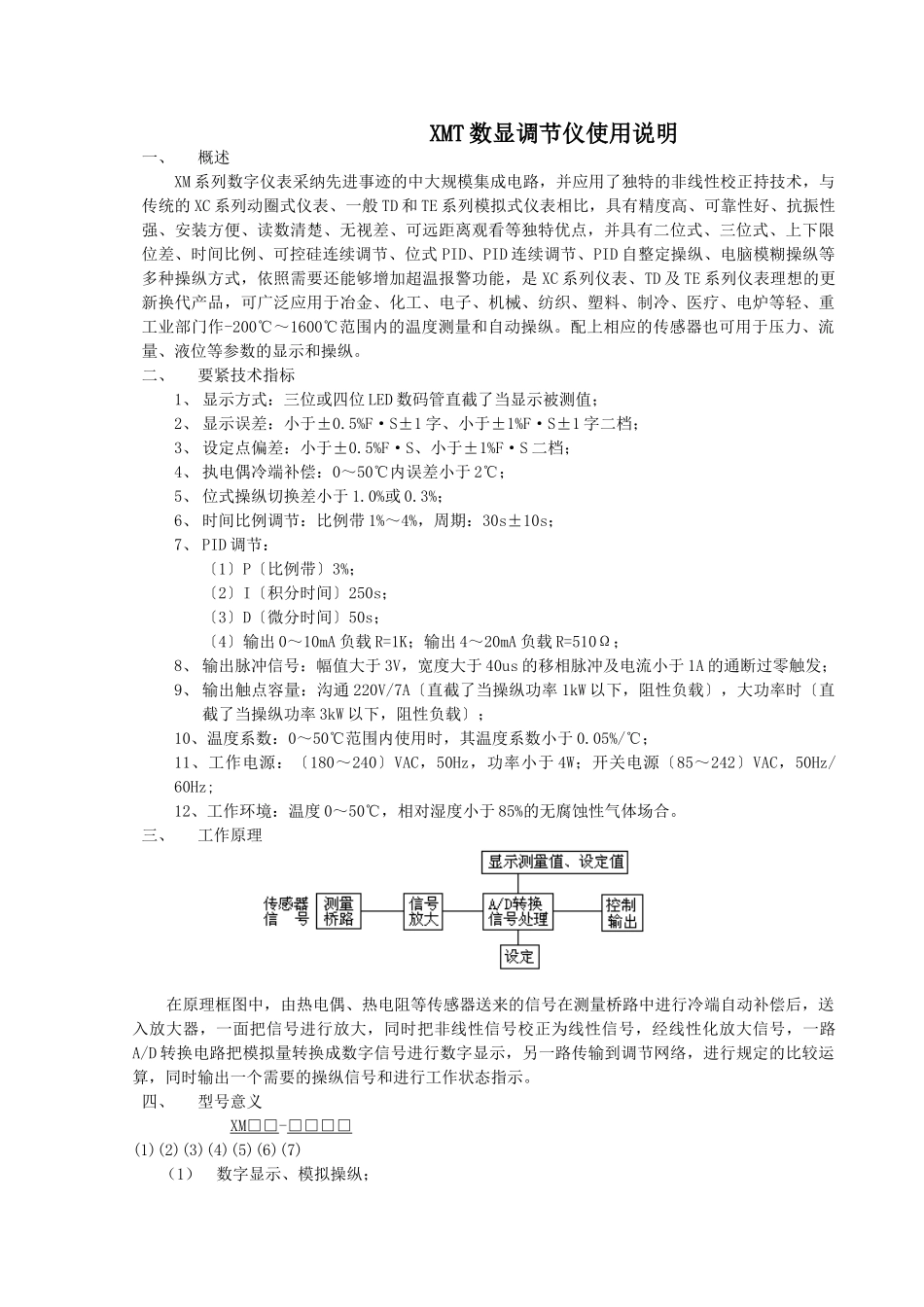

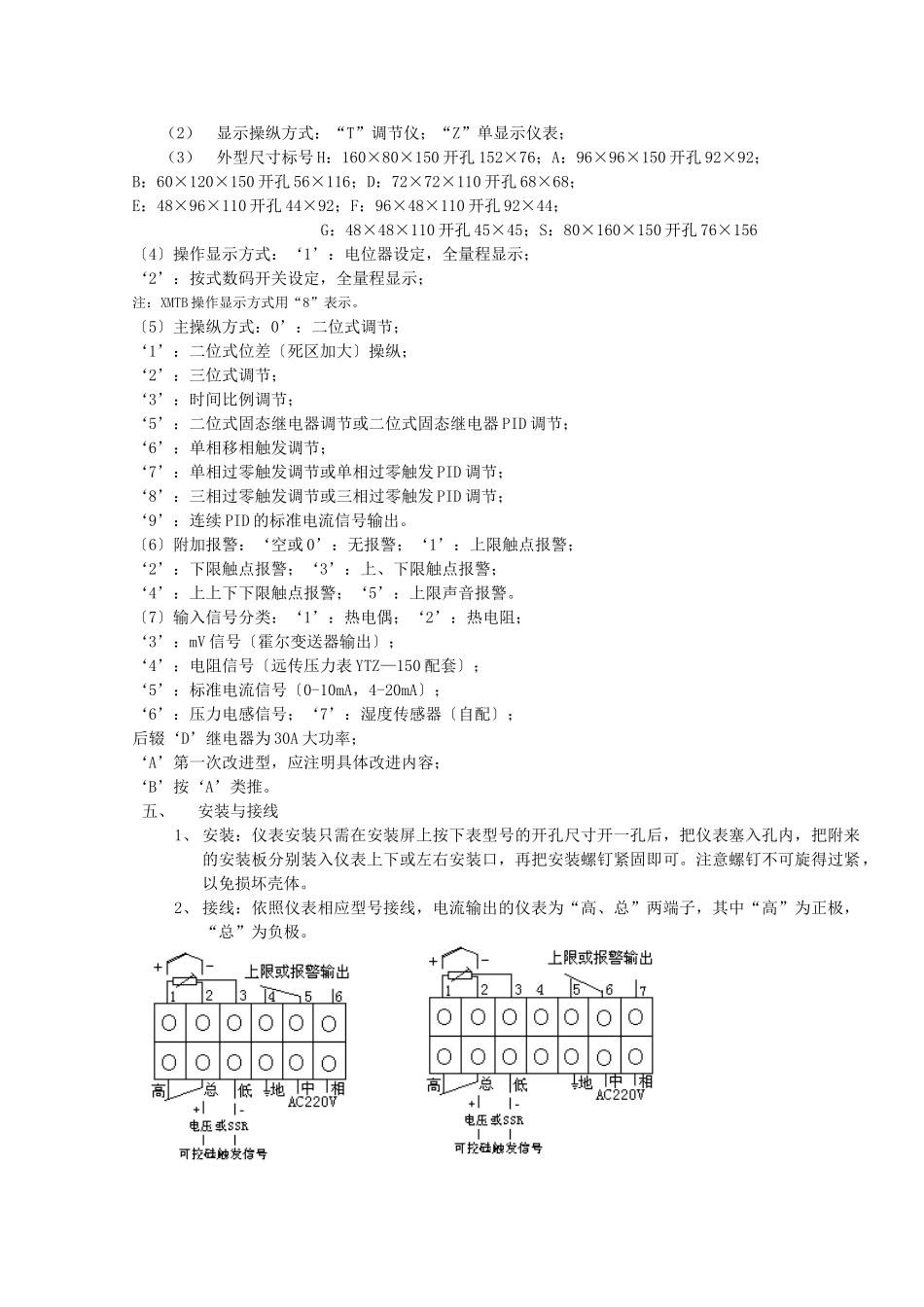

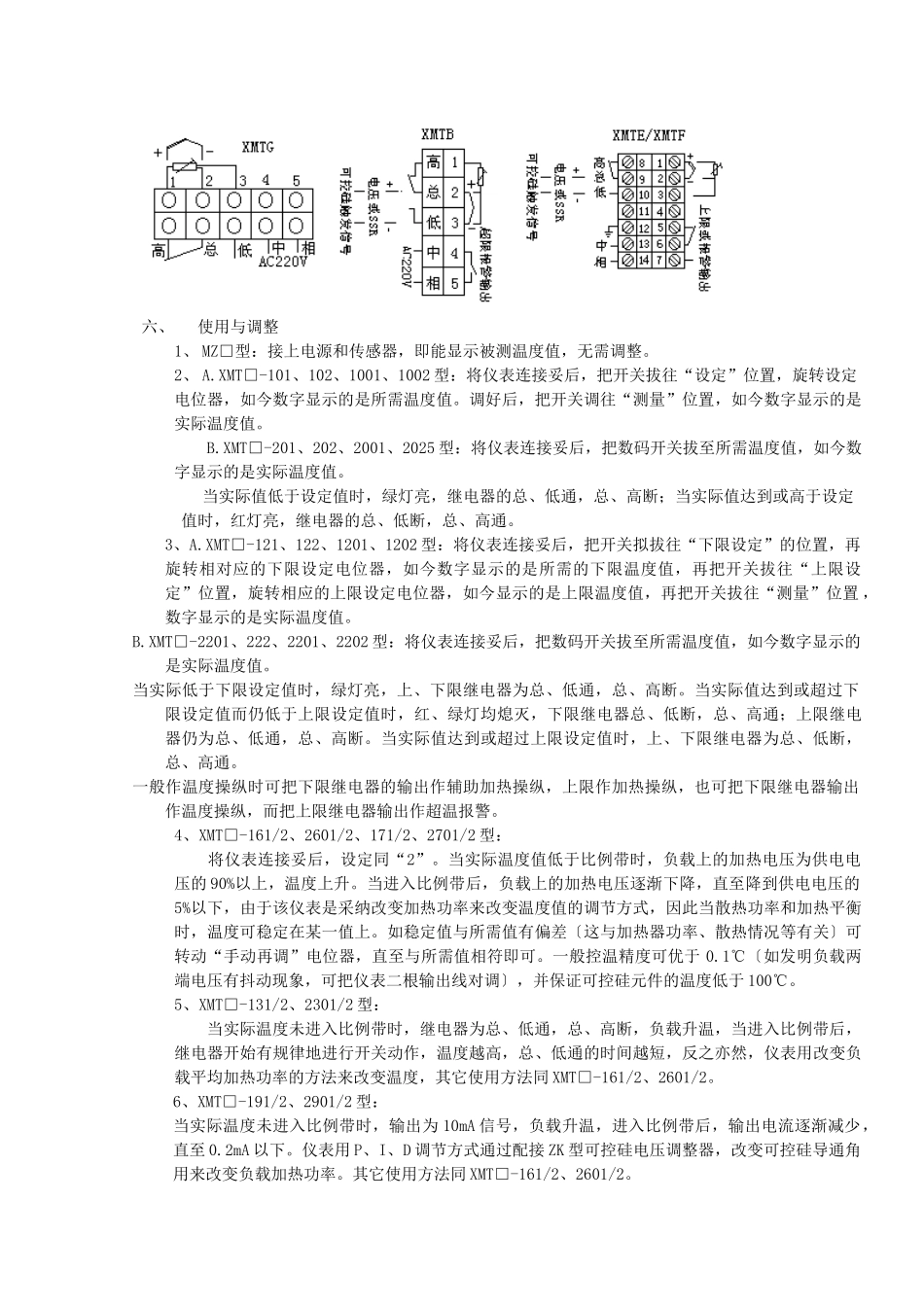

XMT 数显调节仪使用说明一、概述XM 系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的 XC 系列动圈式仪表、一般 TD 和 TE 系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清楚、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式 PID、PID 连续调节、PID 自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是 XC 系列仪表、TD 及 TE 系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。二、要紧技术指标1、 显示方式：三位或四位 LED 数码管直截了当显示被测值；2、 显示误差：小于±0.5%F·S±1 字、小于±1%F·S±1 字二档；3、 设定点偏差：小于±0.5%F·S、小于±1%F·S 二档；4、 执电偶冷端补偿：0～50℃内误差小于 2℃；5、 位式操纵切换差小于 1.0%或 0.3%；6、 时间比例调节：比例带 1%～4%，周期：30s±10s；7、 PID 调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出 0～10mA 负载 R=1K；输出 4～20mA 负载 R=510Ω；8、 输出脉冲信号：幅值大于 3V，宽度大于 40us 的移相脉冲及电流小于 1A 的通断过零触发；9、 输出触点容量：沟通 220V/7A〔直截了当操纵功率 1kW 以下，阻性负载〕，大功率时〔直截了当操纵功率 3kW 以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于 0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于 4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度 0～50℃，相对湿度小于 85%的无腐蚀性气体场合。三、工作原理在原理框图中，由热电偶、热电阻等传感器送来的信号在测量桥路中进行冷端自动补偿后，送入放大器，一面把信号进行放大，同时把非线性信号校正为线性信号，经线性化放大信号，一路A/D 转换电路把模拟量转换成数字信号进行数字显示，另一路传输到调节网络，进行规定的比较运算，同时输出一个需要的操纵信号和进行工作状态指示。四、型号意义XM□□-□□□□(1)(2)(3)(4)(5)(6)(7)（1）数字显示、模拟操纵；（2）显示操纵方式：“T”调节仪；“Z”单显...
