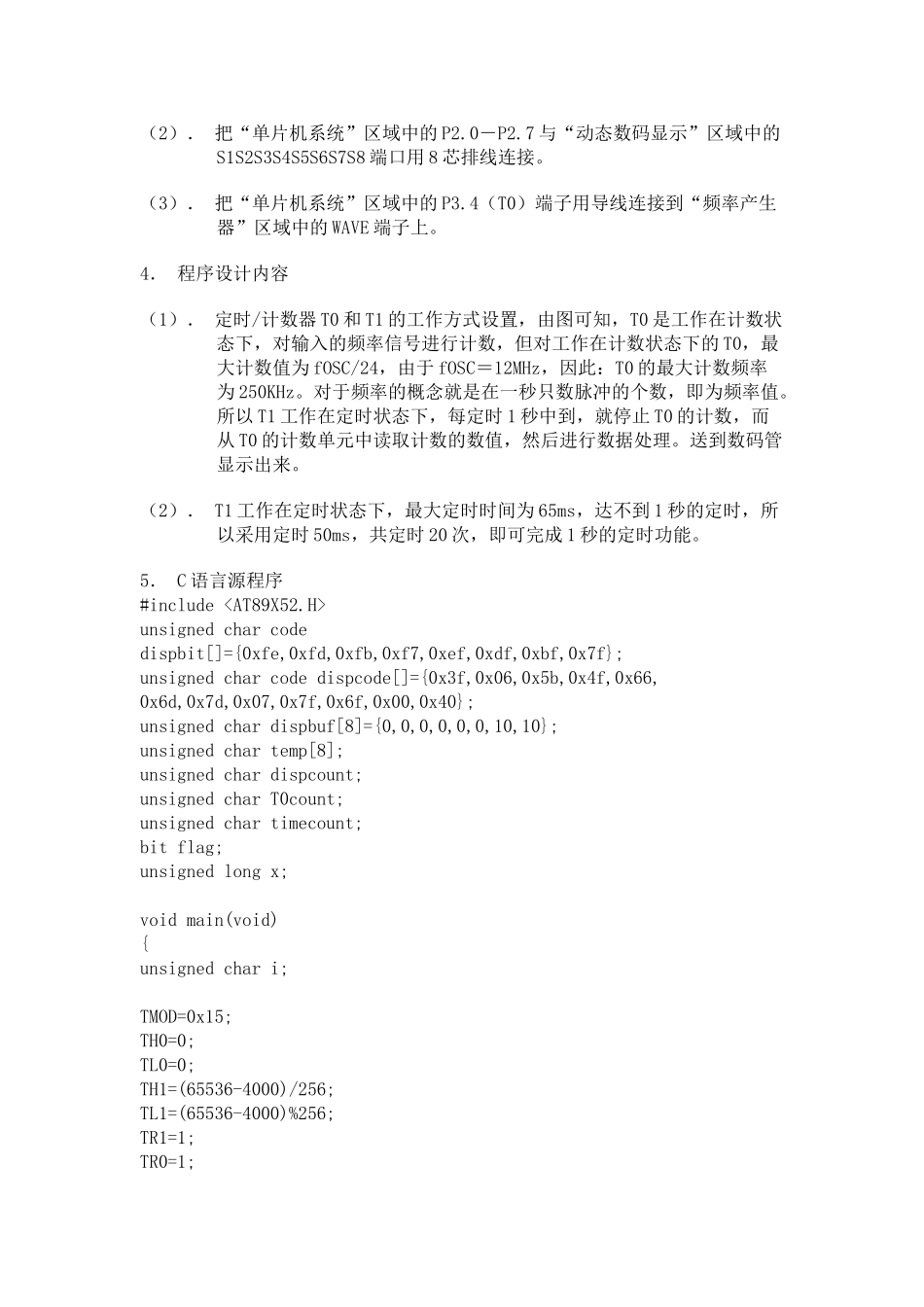

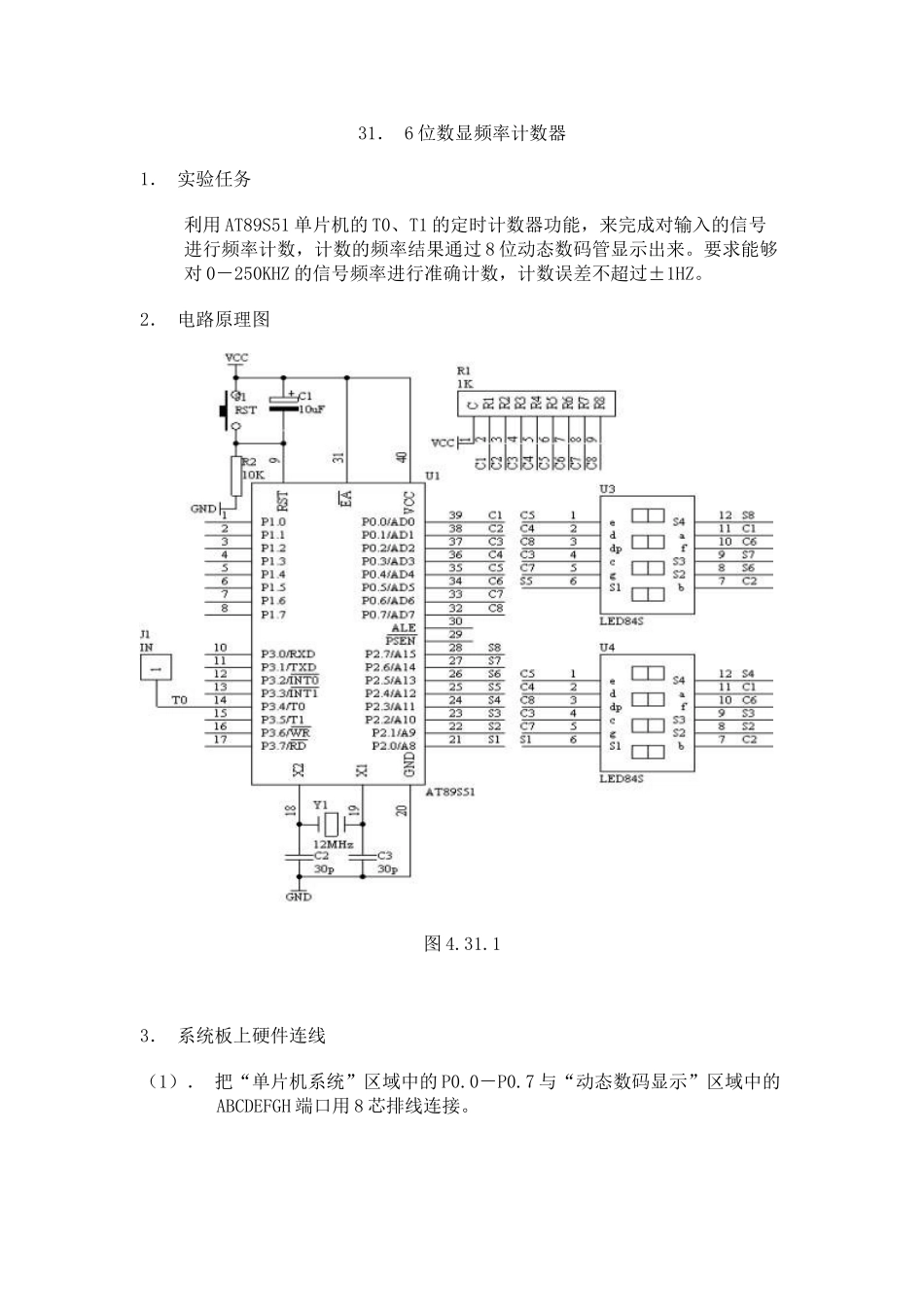

31． 6 位数显频率计数器 1． 实验任务 利用 AT89S51 单片机的 T0、T1 的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过 8 位动态数码管显示出来。要求能够对 0－250KHZ 的信号频率进行准确计数，计数误差不超过±1HZ。 2． 电路原理图 图 4.31.1 3． 系统板上硬件连线 （1）． 把“单片机系统”区域中的 P0.0－P0.7 与“动态数码显示”区域中的ABCDEFGH 端口用 8 芯排线连接。 （2）． 把“单片机系统”区域中的 P2.0－P2.7 与“动态数码显示”区域中的S1S2S3S4S5S6S7S8 端口用 8 芯排线连接。 （3）． 把“单片机系统”区域中的 P3.4（T0）端子用导线连接到“频率产生器”区域中的 WAVE 端子上。 4． 程序设计内容 （1）． 定时/计数器 T0 和 T1 的工作方式设置，由图可知，T0 是工作在计数状态下，对输入的频率信号进行计数，但对工作在计数状态下的 T0，最大计数值为 fOSC/24，由于 fOSC＝12MHz，因此：T0 的最大计数频率为 250KHz。对于频率的概念就是在一秒只数脉冲的个数，即为频率值。所以 T1 工作在定时状态下，每定时 1 秒中到，就停止 T0 的计数，而从 T0 的计数单元中读取计数的数值，然后进行数据处理。送到数码管显示出来。 （2）． T1 工作在定时状态下，最大定时时间为 65ms，达不到 1 秒的定时，所以采用定时 50ms，共定时 20 次，即可完成 1 秒的定时功能。 5． C 语言源程序#include

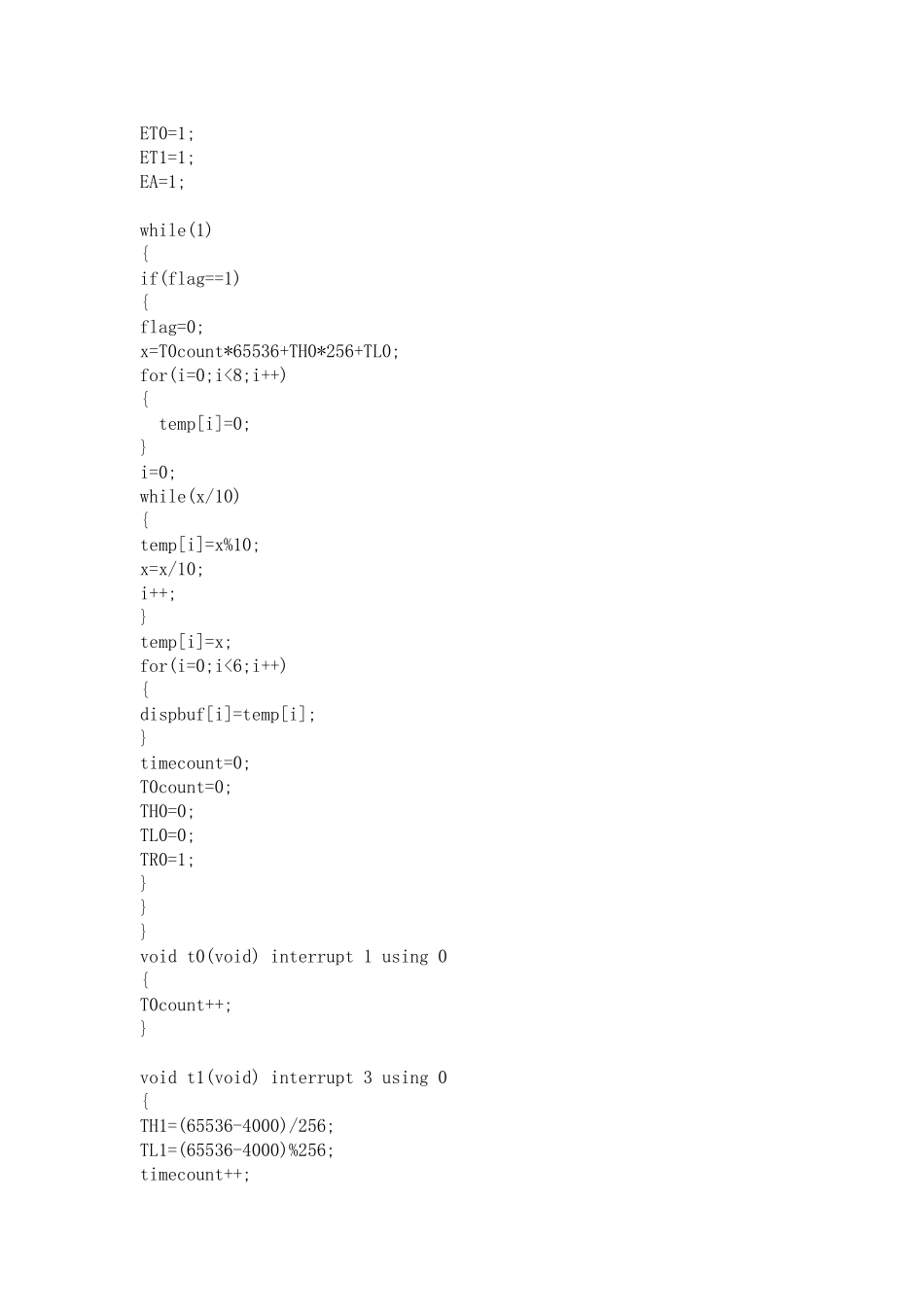

unsigned char code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};unsigned char dispbuf[8]={0,0,0,0,0,0,10,10};unsigned char temp[8];unsigned char dispcount;unsigned char T0count;unsigned char timecount;bit flag;unsigned long x; void main(void){unsigned char i; TMOD=0x15;TH0=0;TL0=0;TH1=(65536-4000)/256;TL1=(65536-4000)%256;TR1=1;TR0=1;ET0=1;ET1=1;EA=1; while(1){if(flag==1){flag=0;x=T0count*65536+TH0*256+TL0;for(i=0;i<8;i++){ temp[i]=0;}i=0;while(x/10){temp[i]=x%10;x=x/10;i++;}temp[i]=x;for(i=0;i<6;i++){dispbuf[i]=temp[i];}timecount=0;T0count=0;TH0=0;TL0=0;TR0=1;}}}void t0(void) interrupt 1 using 0{T0count++;} void t1(void) interrupt 3 using 0{TH1=(65536-4000)/256;TL1=(65536-4000)%256;timecount++;if(timecount==250){TR0=0;timecount=0;flag=1;}P0=dispcode[dispbuf[dispcount]];P2=dispbit[dispcount];dispcount++;if(dispcount==8){dispcount=0;}}
