XXX工程塔吊桩基础施工方案

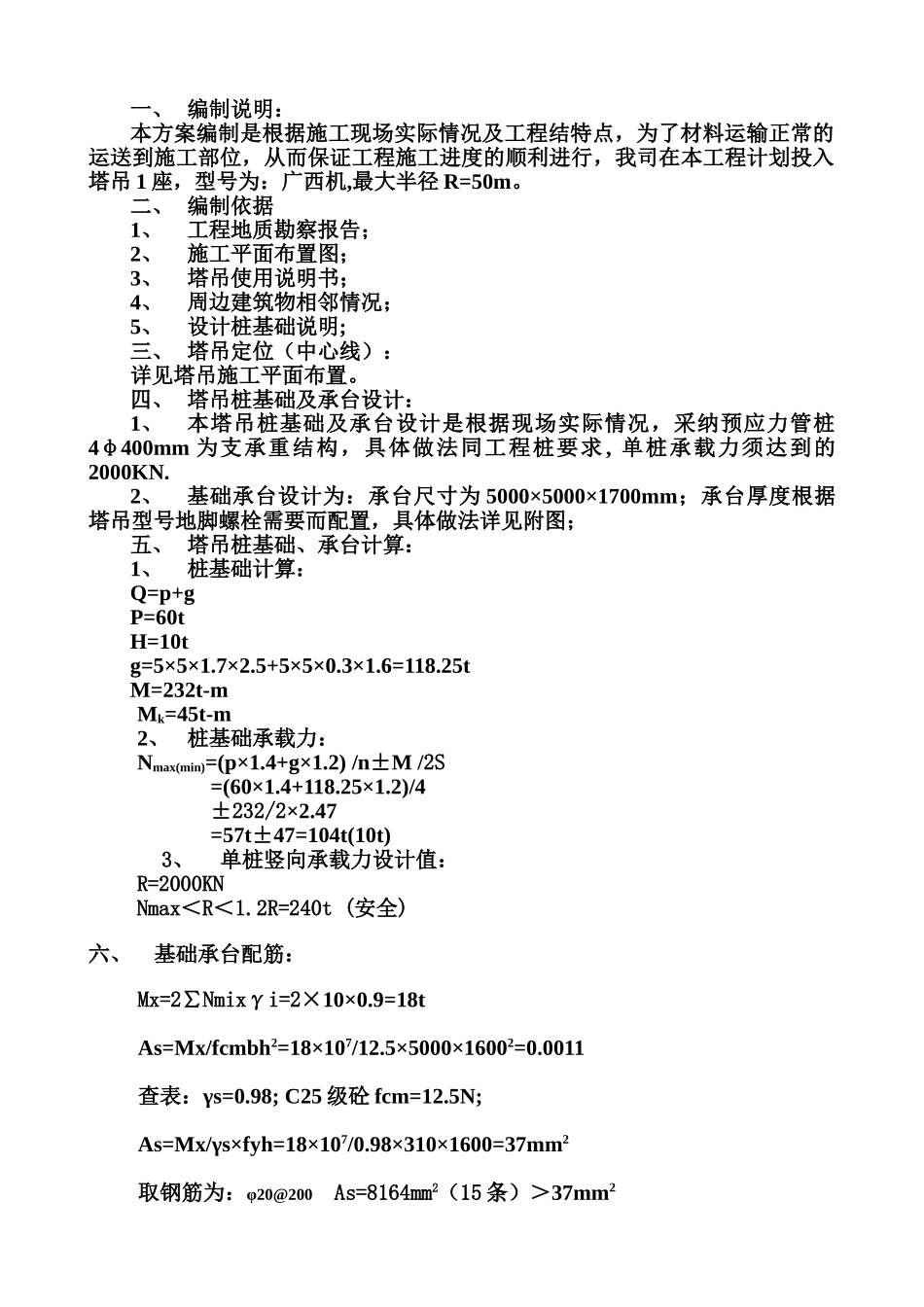

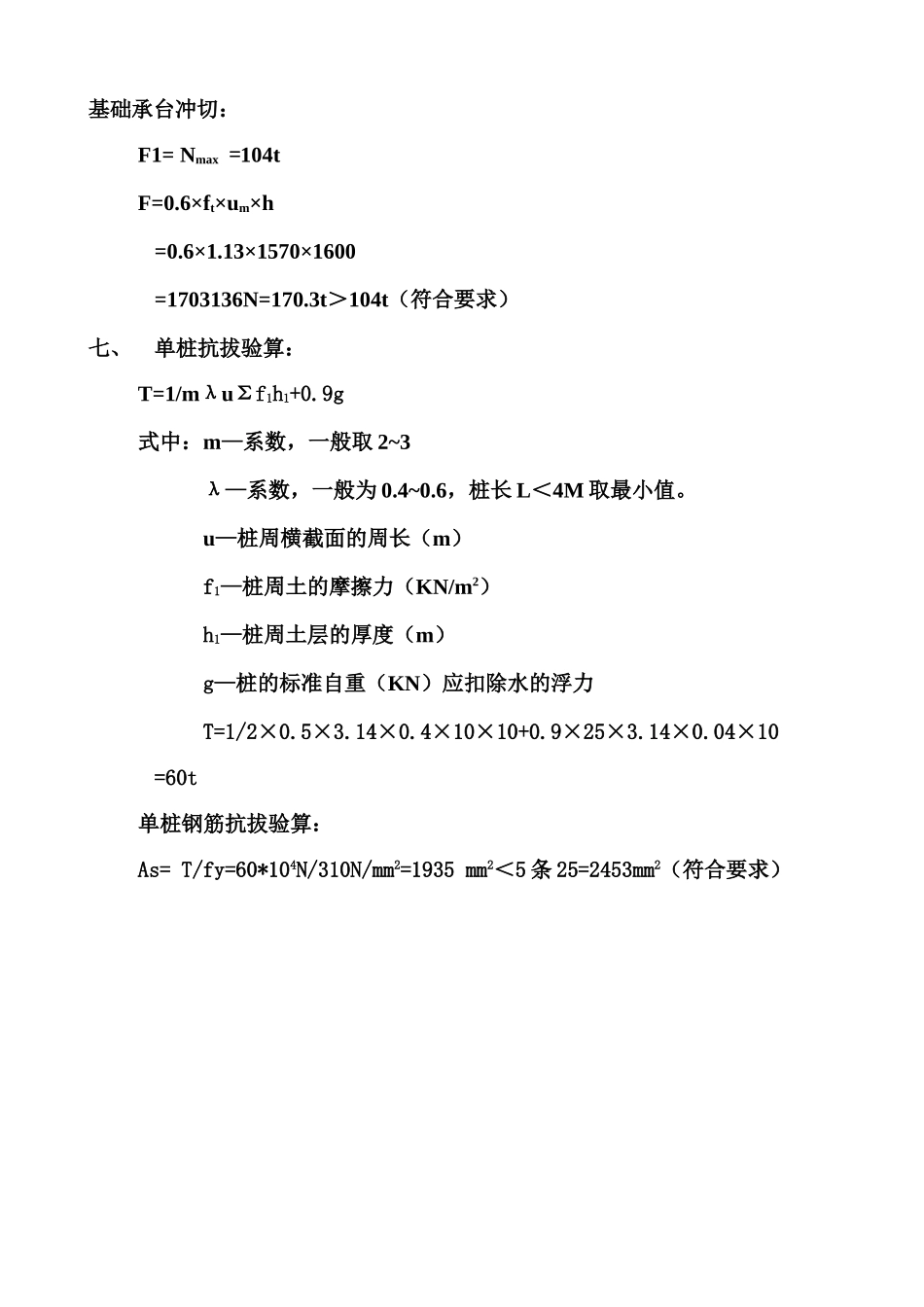

一、 编制说明：本方案编制是根据施工现场实际情况及工程结特点，为了材料运输正常的运送到施工部位，从而保证工程施工进度的顺利进行，我司在本工程计划投入塔吊 1 座，型号为：广西机,最大半径 R=50m。二、 编制依据1、工程地质勘察报告；2、施工平面布置图；3、塔吊使用说明书；4、周边建筑物相邻情况；5、设计桩基础说明;三、 塔吊定位（中心线）：详见塔吊施工平面布置。四、 塔吊桩基础及承台设计：1、本塔吊桩基础及承台设计是根据现场实际情况，采纳预应力管桩4φ400mm 为支承重结构，具体做法同工程桩要求 , 单桩承载力须达到的2000KN.2、基础承台设计为：承台尺寸为 5000×5000×1700mm；承台厚度根据塔吊型号地脚螺栓需要而配置，具体做法详见附图；五、 塔吊桩基础、承台计算：1、桩基础计算：Q=p+gP=60t H=10tg=5×5×1.7×2.5+5×5×0.3×1.6=118.25tM=232t-mMk=45t-m2、桩基础承载力：Nmax(min)=(p×1.4+g×1.2) /n±M /2S=(60×1.4+118.25×1.2)/4±232/2×2.47=57t±47=104t(10t)3、单桩竖向承载力设计值：R=2000KNNmax＜R＜1.2R=240t (安全)六、基础承台配筋：Mx=2∑Nmixγi=2×10×0.9=18tAs=Mx/fcmbh2=18×107/12.5×5000×16002=0.0011查表：γs=0.98; C25 级砼 fcm=12.5N;As=Mx/γs×fyh=18×107/0.98×310×1600=37mm2取钢筋为：φ20@200 As=8164mm2（15 条）＞37mm2基础承台冲切：F1= Nmax =104tF=0.6×ft×um×h=0.6×1.13×1570×1600=1703136N=170.3t＞104t（符合要求）七、单桩抗拔验算：T=1/mλuΣf1h1+0.9g式中：m—系数，一般取 2~3λ—系数，一般为 0.4~0.6，桩长 L＜4M 取最小值。u—桩周横截面的周长（m）f1—桩周土的摩擦力（KN/m2）h1—桩周土层的厚度（m）g—桩的标准自重（KN）应扣除水的浮力T=1/2×0.5×3.14×0.4×10×10+0.9×25×3.14×0.04×10=60t单桩钢筋抗拔验算：As= T/fy=60*104N/310N/mm2=1935 mm2＜5 条 25=2453mm2（符合要求）
