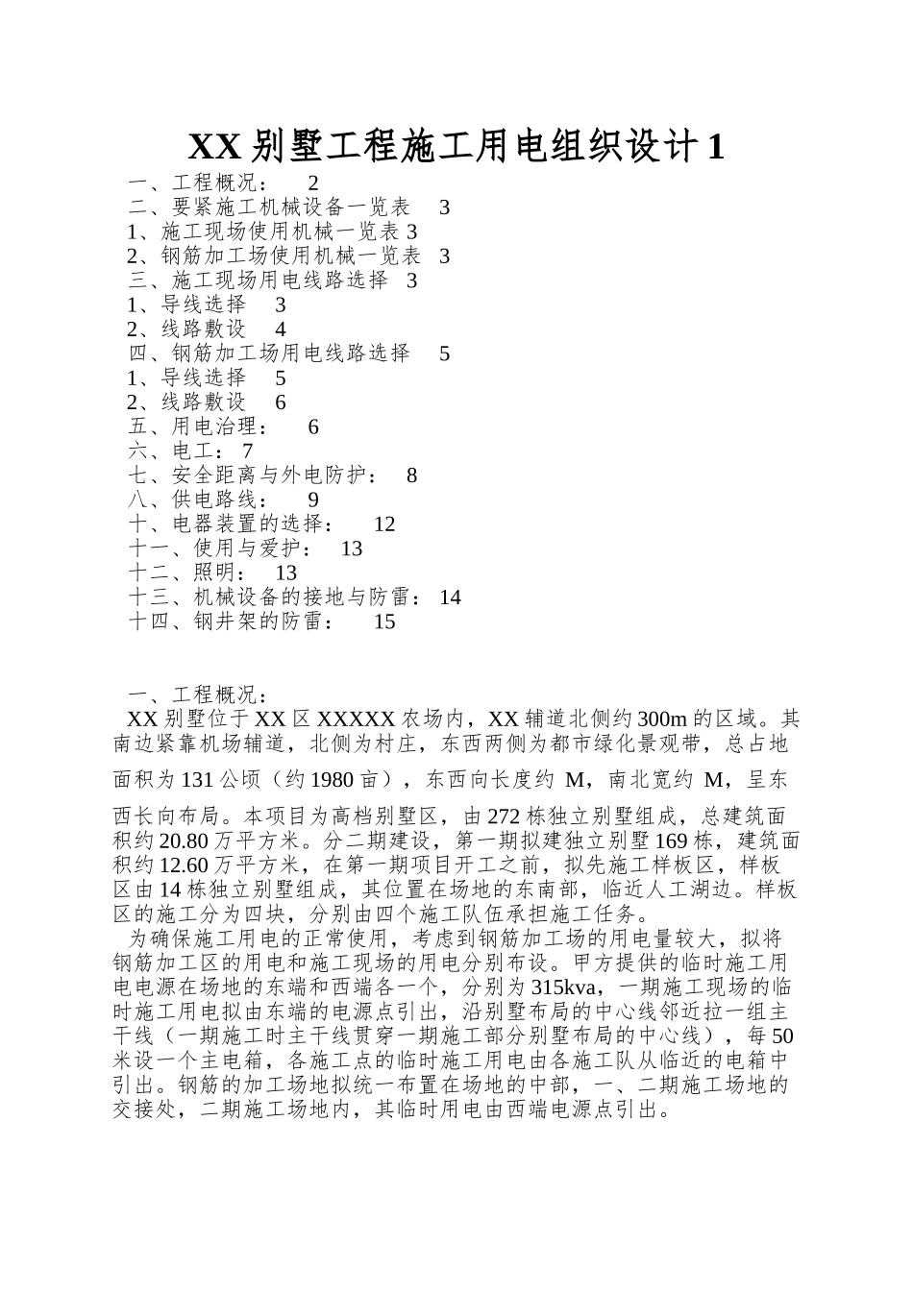

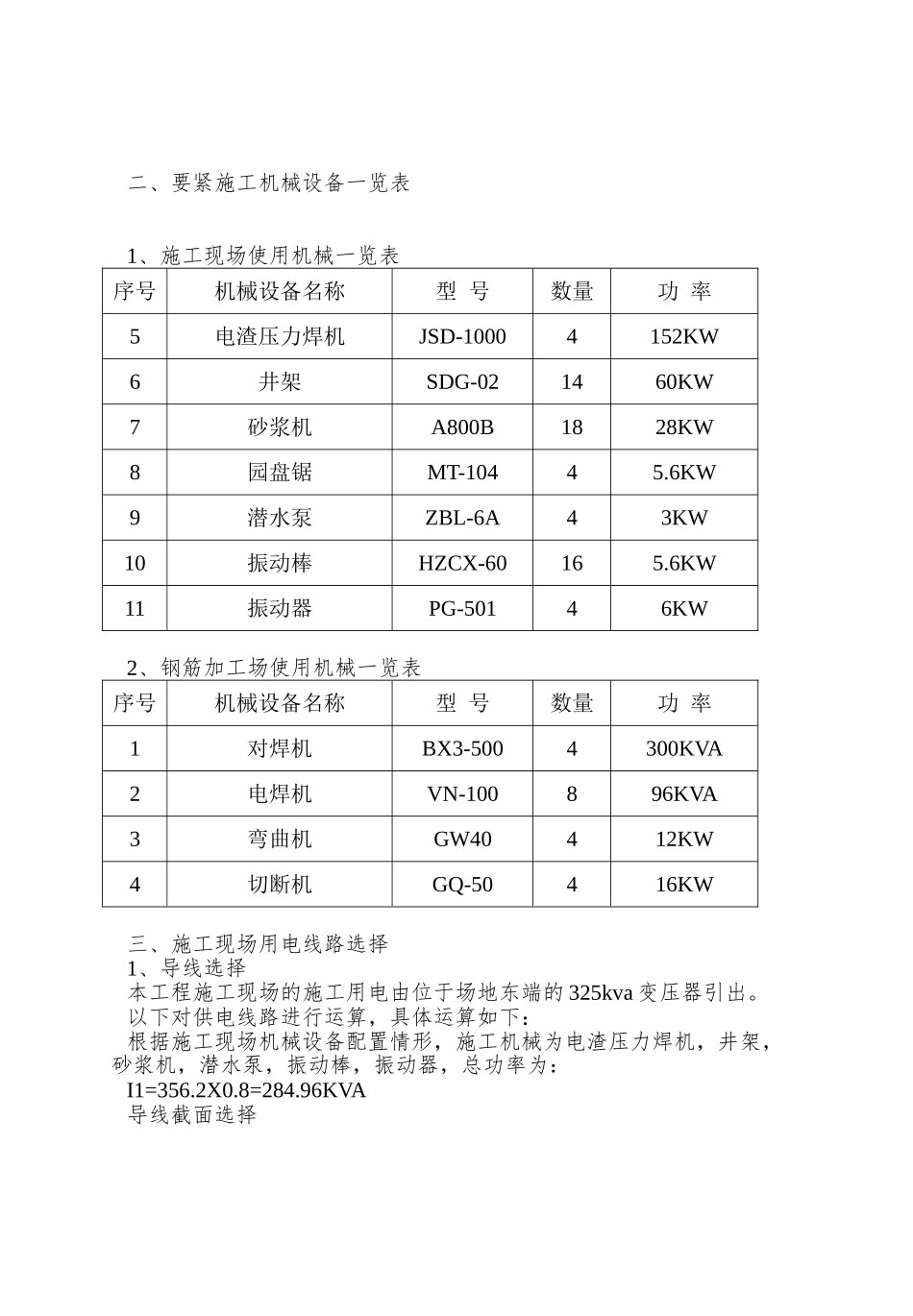

XX 别墅工程施工用电组织设计 1一、工程概况：2二、要紧施工机械设备一览表31、施工现场使用机械一览表 32、钢筋加工场使用机械一览表 3三、施工现场用电线路选择 31、导线选择32、线路敷设4四、钢筋加工场用电线路选择51、导线选择52、线路敷设6五、用电治理：6六、电工： 7七、安全距离与外电防护： 8八、供电路线：9十、电器装置的选择：12十一、使用与爱护： 13十二、照明： 13十三、机械设备的接地与防雷： 14十四、钢井架的防雷：15一、工程概况：XX 别墅位于 XX 区 XXXXX 农场内，XX 辅道北侧约 300m 的区域。其南边紧靠机场辅道，北侧为村庄，东西两侧为都市绿化景观带，总占地面积为 131 公顷（约 1980 亩），东西向长度约 M，南北宽约 M，呈东西长向布局。本项目为高档别墅区，由 272 栋独立别墅组成，总建筑面积约 20.80 万平方米。分二期建设，第一期拟建独立别墅 169 栋，建筑面积约 12.60 万平方米，在第一期项目开工之前，拟先施工样板区，样板区由 14 栋独立别墅组成，其位置在场地的东南部，临近人工湖边。样板区的施工分为四块，分别由四个施工队伍承担施工任务。为确保施工用电的正常使用，考虑到钢筋加工场的用电量较大，拟将钢筋加工区的用电和施工现场的用电分别布设。甲方提供的临时施工用电电源在场地的东端和西端各一个，分别为 315kva，一期施工现场的临时施工用电拟由东端的电源点引出，沿别墅布局的中心线邻近拉一组主干线（一期施工时主干线贯穿一期施工部分别墅布局的中心线），每 50米设一个主电箱，各施工点的临时施工用电由各施工队从临近的电箱中引出。钢筋的加工场地拟统一布置在场地的中部，一、二期施工场地的交接处，二期施工场地内，其临时用电由西端电源点引出。二、要紧施工机械设备一览表1、施工现场使用机械一览表序号机械设备名称型 号数量功 率5电渣压力焊机JSD-10004152KW6井架SDG-021460KW7砂浆机A800B1828KW8园盘锯MT-10445.6KW9潜水泵ZBL-6A43KW10振动棒HZCX-60165.6KW11振动器PG-50146KW2、钢筋加工场使用机械一览表序号机械设备名称型 号数量功 率1对焊机BX3-5004300KVA2电焊机VN-100896KVA3弯曲机GW40412KW4切断机GQ-50416KW三、施工现场用电线路选择1、导线选择本工程施工现场的施工用电由位于场地东端的 325kva 变压器引出。以下对供电线路进行运算，具体运算如下：根据施工现场机械设备配置情形，施工机械为电渣压力焊机，井架，砂浆机，潜水泵...
