zxs-3650型旋流沉砂池沉砂池系统设备技术性能说明

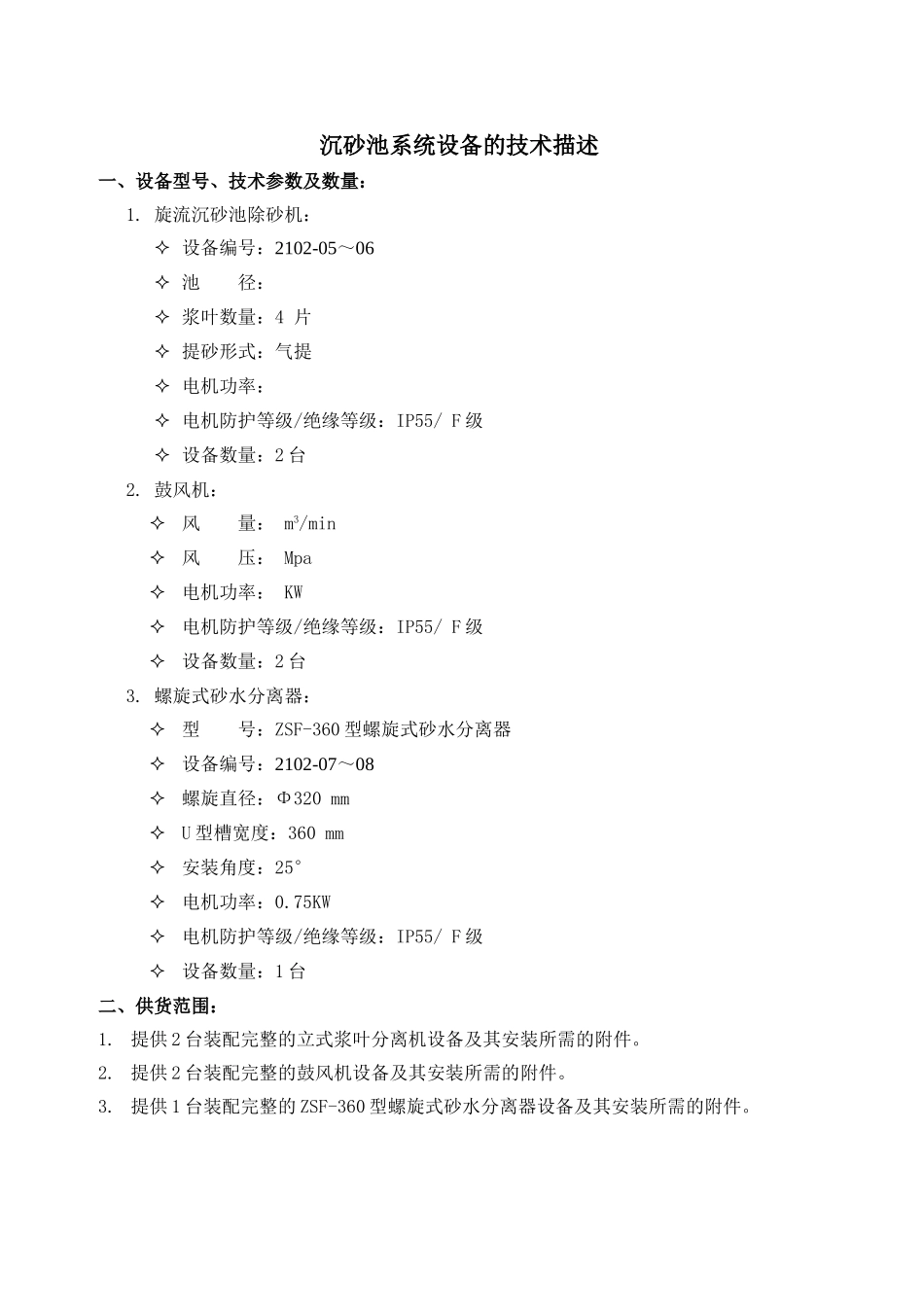

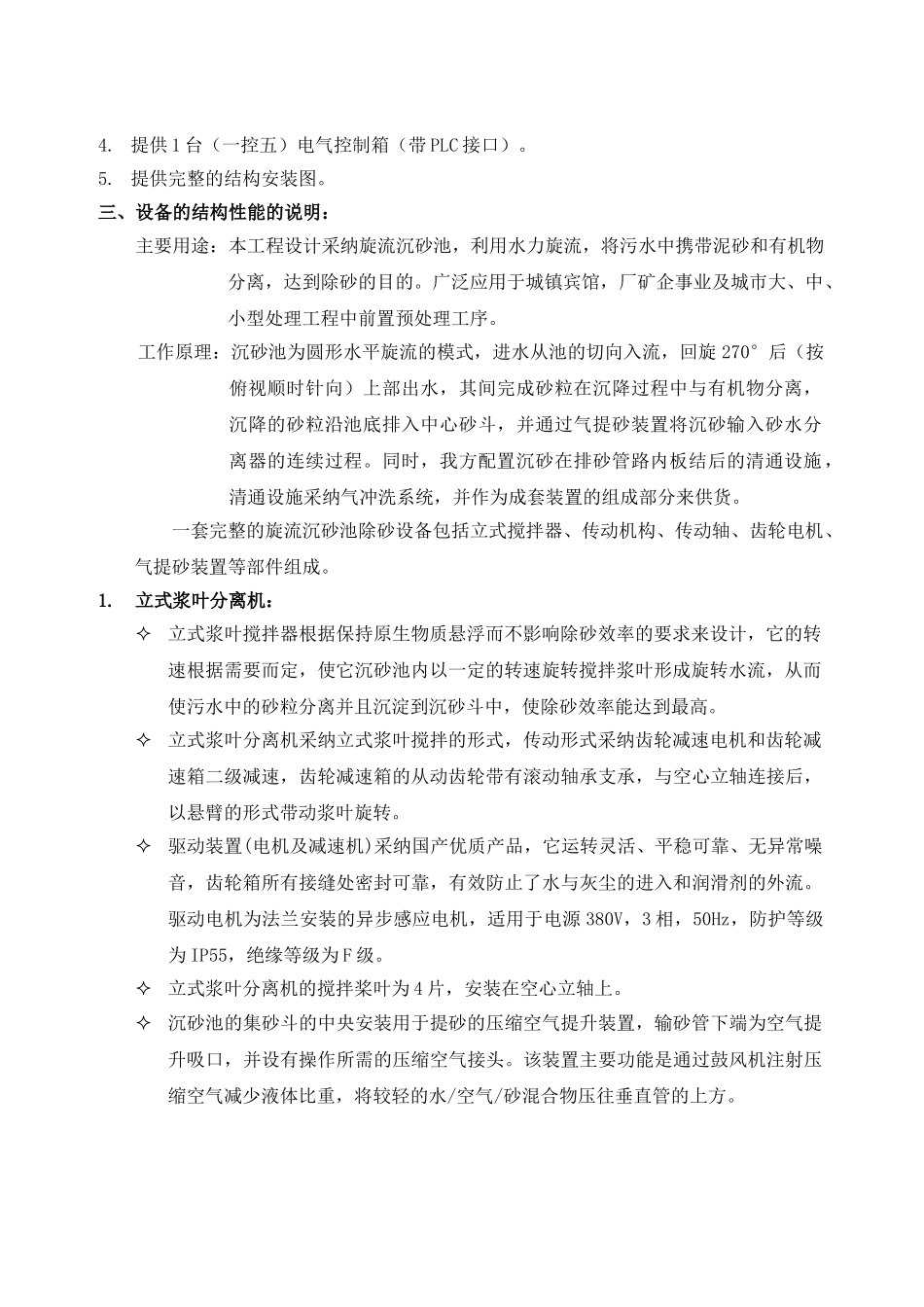

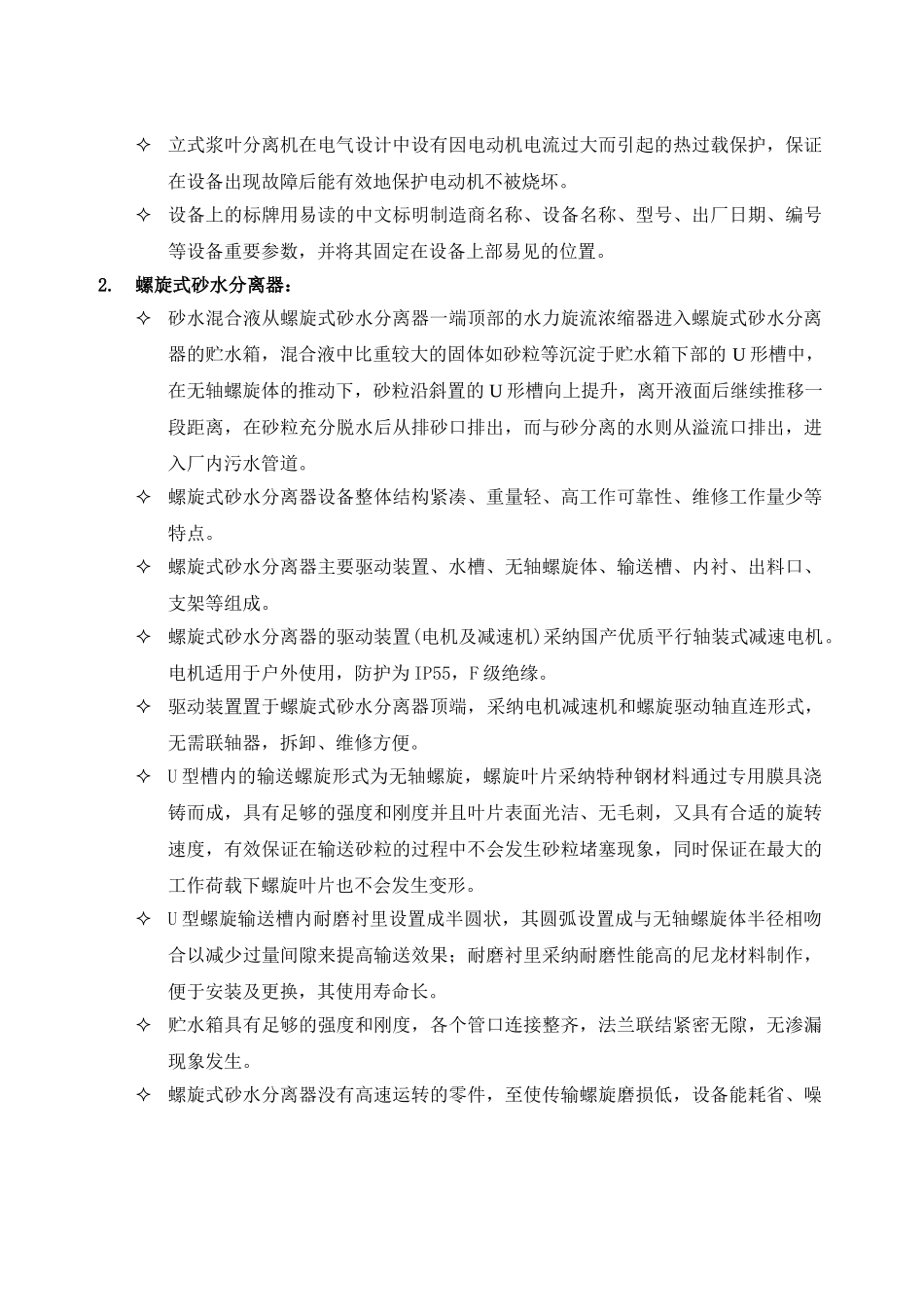

沉砂池系统设备的技术描述一、设备型号、技术参数及数量：1. 旋流沉砂池除砂机： 设备编号：2102-05～06 池 径： 浆叶数量：4 片 提砂形式：气提 电机功率： 电机防护等级/绝缘等级：IP55/ F 级 设备数量：2 台2. 鼓风机：风 量： m3/min风 压： Mpa电机功率： KW电机防护等级/绝缘等级：IP55/ F 级设备数量：2 台3. 螺旋式砂水分离器：型 号：ZSF-360 型螺旋式砂水分离器设备编号：2102-07～08螺旋直径：Φ320 mmU 型槽宽度：360 mm安装角度：25°电机功率：0.75KW电机防护等级/绝缘等级：IP55/ F 级设备数量：1 台二、供货范围：1. 提供 2 台装配完整的立式浆叶分离机设备及其安装所需的附件。2. 提供 2 台装配完整的鼓风机设备及其安装所需的附件。3. 提供 1 台装配完整的 ZSF-360 型螺旋式砂水分离器设备及其安装所需的附件。4. 提供 1 台（一控五）电气控制箱（带 PLC 接口）。5. 提供完整的结构安装图。三、设备的结构性能的说明：主要用途：本工程设计采纳旋流沉砂池，利用水力旋流，将污水中携带泥砂和有机物分离，达到除砂的目的。广泛应用于城镇宾馆，厂矿企事业及城市大、中、小型处理工程中前置预处理工序。工作原理：沉砂池为圆形水平旋流的模式，进水从池的切向入流，回旋 270°后（按俯视顺时针向）上部出水，其间完成砂粒在沉降过程中与有机物分离，沉降的砂粒沿池底排入中心砂斗，并通过气提砂装置将沉砂输入砂水分离器的连续过程。同时，我方配置沉砂在排砂管路内板结后的清通设施，清通设施采纳气冲洗系统，并作为成套装置的组成部分来供货。一套完整的旋流沉砂池除砂设备包括立式搅拌器、传动机构、传动轴、齿轮电机、气提砂装置等部件组成。1.立式浆叶分离机：立式浆叶搅拌器根据保持原生物质悬浮而不影响除砂效率的要求来设计，它的转速根据需要而定，使它沉砂池内以一定的转速旋转搅拌浆叶形成旋转水流，从而使污水中的砂粒分离并且沉淀到沉砂斗中，使除砂效率能达到最高。立式浆叶分离机采纳立式浆叶搅拌的形式，传动形式采纳齿轮减速电机和齿轮减速箱二级减速，齿轮减速箱的从动齿轮带有滚动轴承支承，与空心立轴连接后，以悬臂的形式带动浆叶旋转。驱动装置(电机及减速机)采纳国产优质产品，它运转灵活、平稳可靠、无异常噪音，齿轮箱所有接缝处密封可靠，有效防止了水与灰尘的进入和润滑剂的外流。驱动电机为法兰安装...
