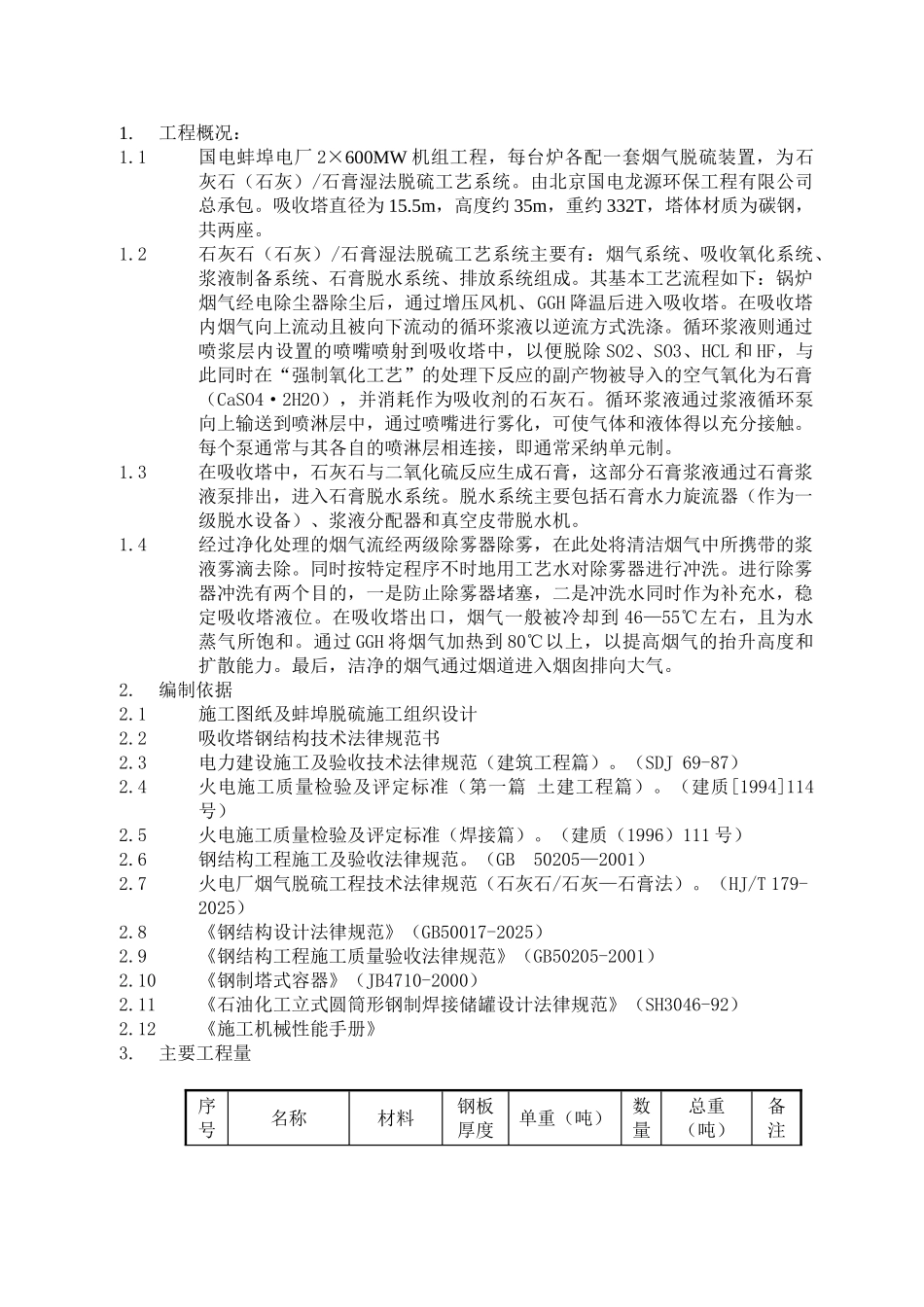

[安徽]发电厂吸收塔钢结构制作及安装施工作业指导书

1.工程概况：1.1国电蚌埠电厂 2×600MW 机组工程，每台炉各配一套烟气脱硫装置，为石灰石（石灰）/石膏湿法脱硫工艺系统。由北京国电龙源环保工程有限公司总承包。吸收塔直径为 15.5m，高度约 35m，重约 332T，塔体材质为碳钢，共两座。1.2石灰石（石灰）/石膏湿法脱硫工艺系统主要有：烟气系统、吸收氧化系统、浆液制备系统、石膏脱水系统、排放系统组成。其基本工艺流程如下：锅炉烟气经电除尘器除尘后，通过增压风机、GGH 降温后进入吸收塔。在吸收塔内烟气向上流动且被向下流动的循环浆液以逆流方式洗涤。循环浆液则通过喷浆层内设置的喷嘴喷射到吸收塔中，以便脱除 SO2、SO3、HCL 和 HF，与此同时在“强制氧化工艺”的处理下反应的副产物被导入的空气氧化为石膏（CaSO4·2H2O），并消耗作为吸收剂的石灰石。循环浆液通过浆液循环泵向上输送到喷淋层中，通过喷嘴进行雾化，可使气体和液体得以充分接触。每个泵通常与其各自的喷淋层相连接，即通常采纳单元制。1.3在吸收塔中，石灰石与二氧化硫反应生成石膏，这部分石膏浆液通过石膏浆液泵排出，进入石膏脱水系统。脱水系统主要包括石膏水力旋流器（作为一级脱水设备）、浆液分配器和真空皮带脱水机。1.4经过净化处理的烟气流经两级除雾器除雾，在此处将清洁烟气中所携带的浆液雾滴去除。同时按特定程序不时地用工艺水对除雾器进行冲洗。进行除雾器冲洗有两个目的，一是防止除雾器堵塞，二是冲洗水同时作为补充水，稳定吸收塔液位。在吸收塔出口，烟气一般被冷却到 46—55℃左右，且为水蒸气所饱和。通过 GGH 将烟气加热到 80℃以上，以提高烟气的抬升高度和扩散能力。最后，洁净的烟气通过烟道进入烟囱排向大气。2.编制依据2.1施工图纸及蚌埠脱硫施工组织设计2.2吸收塔钢结构技术法律规范书2.3电力建设施工及验收技术法律规范（建筑工程篇）。（SDJ 69-87）2.4火电施工质量检验及评定标准（第一篇 土建工程篇）。（建质[1994]114号）2.5火电施工质量检验及评定标准（焊接篇）。（建质（1996）111 号）2.6钢结构工程施工及验收法律规范。（GB 50205—2001）2.7火电厂烟气脱硫工程技术法律规范（石灰石/石灰—石膏法）。（HJ/T 179-2025）2.8《钢结构设计法律规范》（GB50017-2025）2.9《钢结构工程施工质量验收法律规范》（GB50205-2001）2.10《钢制塔式容器》（JB4710-2000）2.11《石油化工立式圆筒形钢制焊接储罐设计法律规范》（SH3046-92）2.12《施工机械性能手册》3.主要...
