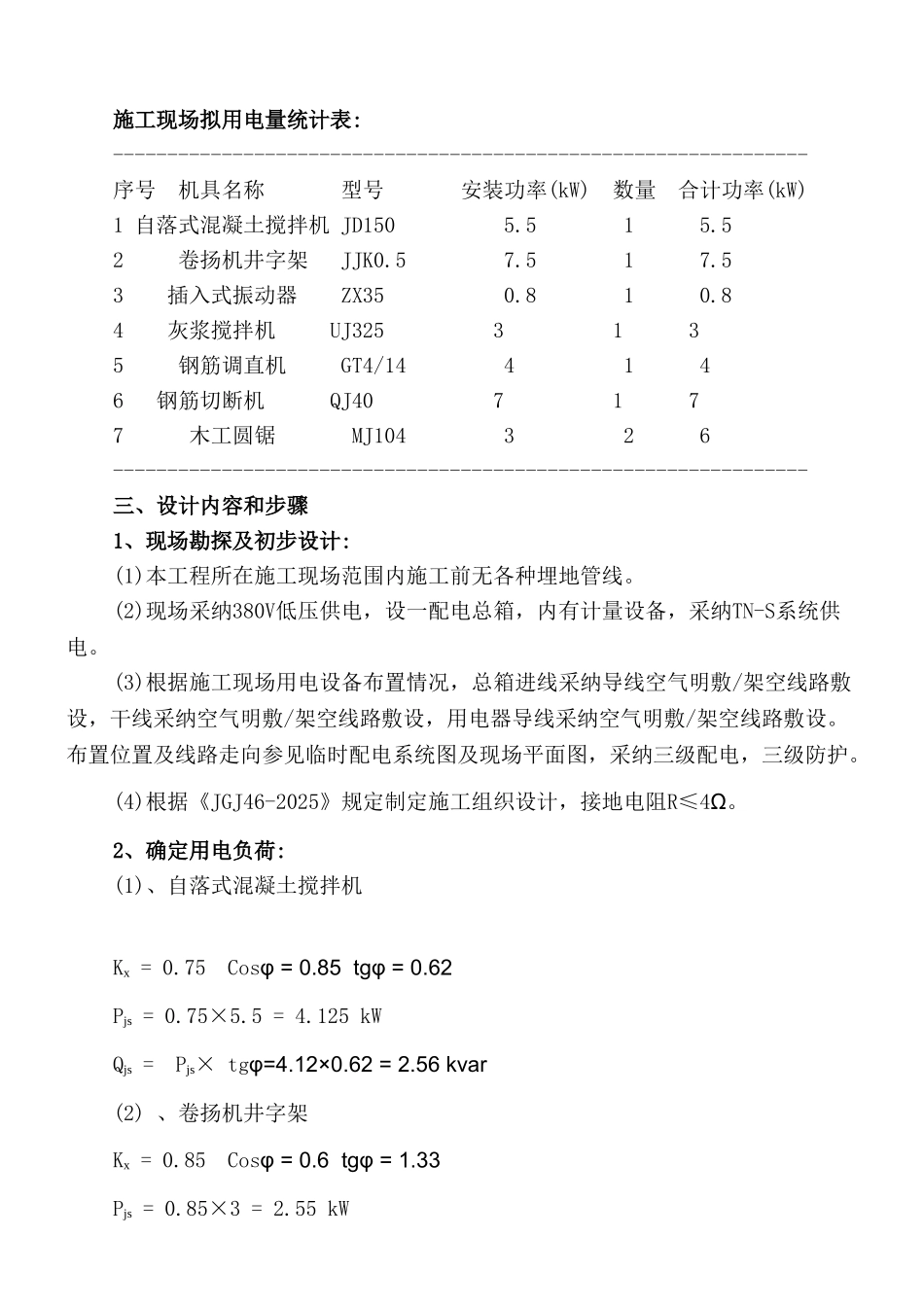

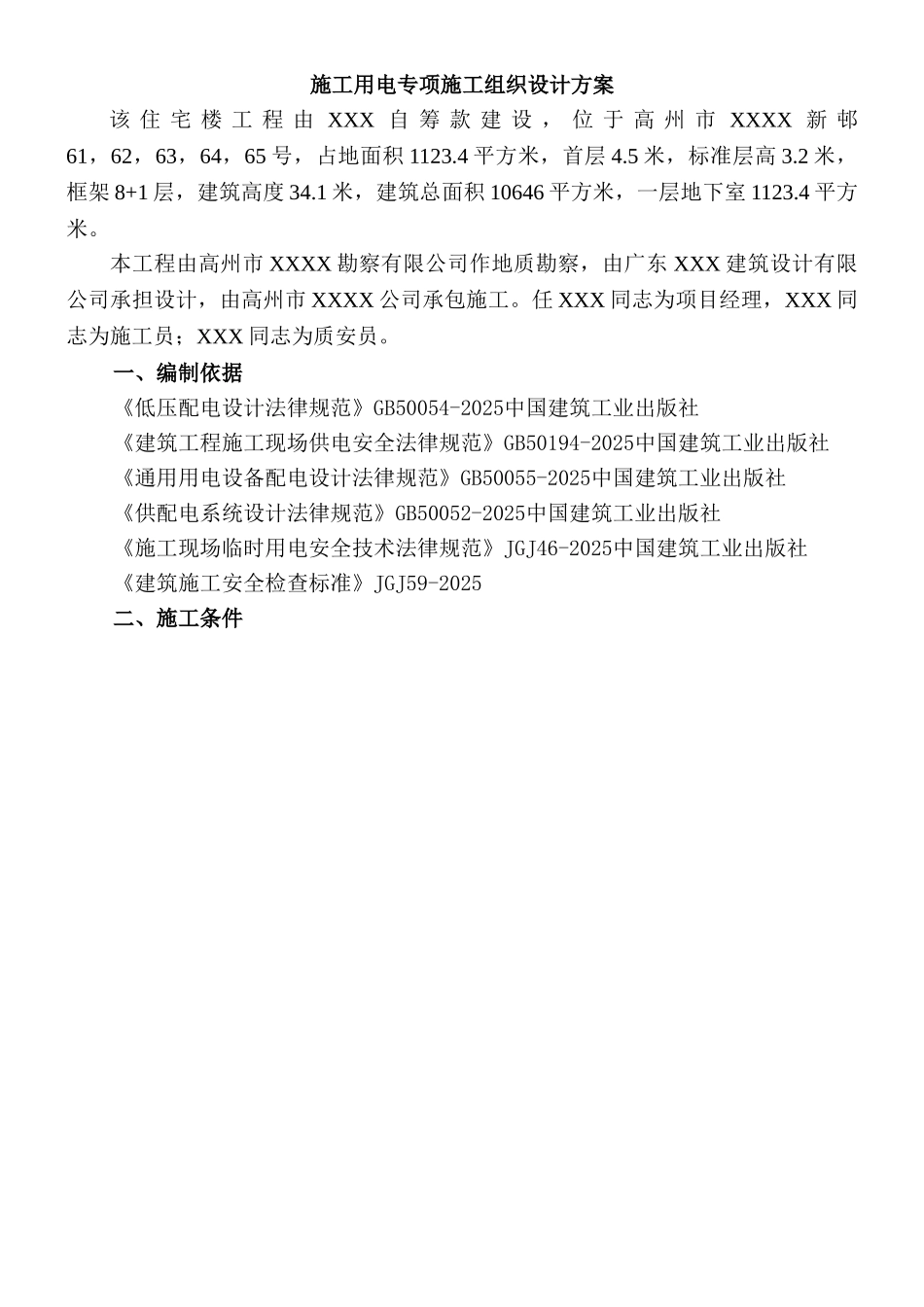

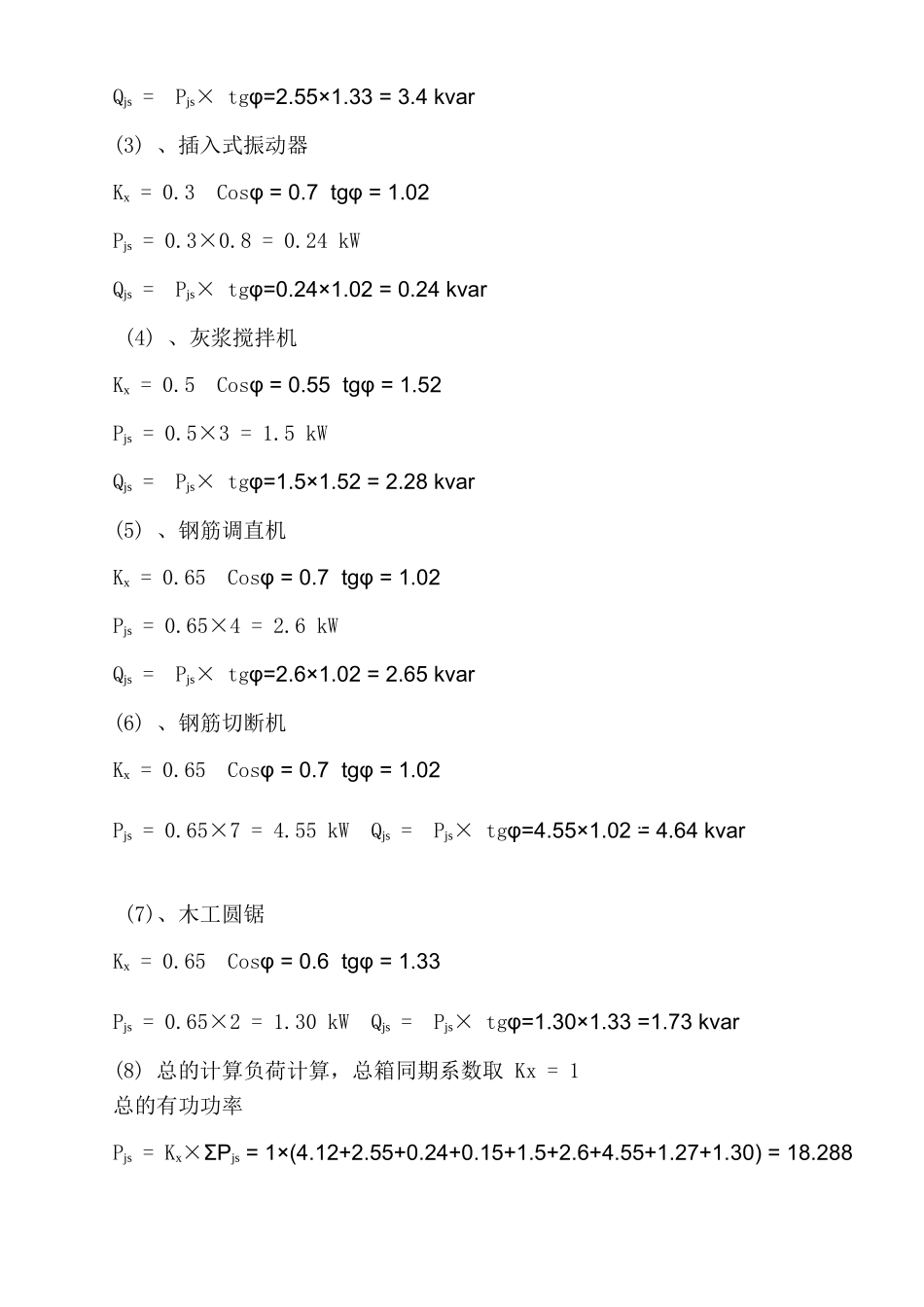

施工用电专项施工组织设计方案该 住 宅 楼 工 程 由 XXX 自 筹 款 建 设 ， 位 于 高 州 市 XXXX 新 邨61，62，63，64，65 号，占地面积 1123.4 平方米，首层 4.5 米，标准层高 3.2 米，框架 8+1 层，建筑高度 34.1 米，建筑总面积 10646 平方米，一层地下室 1123.4 平方米。本工程由高州市 XXXX 勘察有限公司作地质勘察，由广东 XXX 建筑设计有限公司承担设计，由高州市 XXXX 公司承包施工。任 XXX 同志为项目经理，XXX 同志为施工员；XXX 同志为质安员。一、编制依据《低压配电设计法律规范》GB50054-2025中国建筑工业出版社《建筑工程施工现场供电安全法律规范》GB50194-2025中国建筑工业出版社《通用用电设备配电设计法律规范》GB50055-2025中国建筑工业出版社《供配电系统设计法律规范》GB50052-2025中国建筑工业出版社《施工现场临时用电安全技术法律规范》JGJ46-2025中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2025二、施工条件施工现场拟用电量统计表:----------------------------------------------------------------序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 自落式混凝土搅拌机 JD150 5.5 1 5.5 2 卷扬机井字架 JJK0.5 7.5 1 7.5 3 插入式振动器 ZX35 0.8 1 0.8 4 灰浆搅拌机 UJ325 3 1 3 5 钢筋调直机 GT4/14 4 1 4 6 钢筋切断机 QJ40 7 1 7 7 木工圆锯 MJ104 3 2 6 ----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采纳380V低压供电，设一配电总箱，内有计量设备，采纳TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采纳导线空气明敷/架空线路敷设，干线采纳空气明敷/架空线路敷设，用电器导线采纳空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，三级防护。(4)根据《JGJ46-2025》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、自落式混凝土搅拌机Kx = 0.75 Cosφ = 0.85 tgφ = 0.62Pjs = 0.75×5.5 = 4.125 kWQjs = Pjs× tgφ=4.12×0.62 = 2.56 kvar(2) 、卷扬机井字架Kx = 0.85 Cosφ = 0.6 tgφ = 1.33Pjs = 0.85×3 = 2.55 kWQjs = Pjs× tgφ=2.55×1.33 = 3.4 kvar(3...
