[青岛]地铁施工测量管理办法含图表

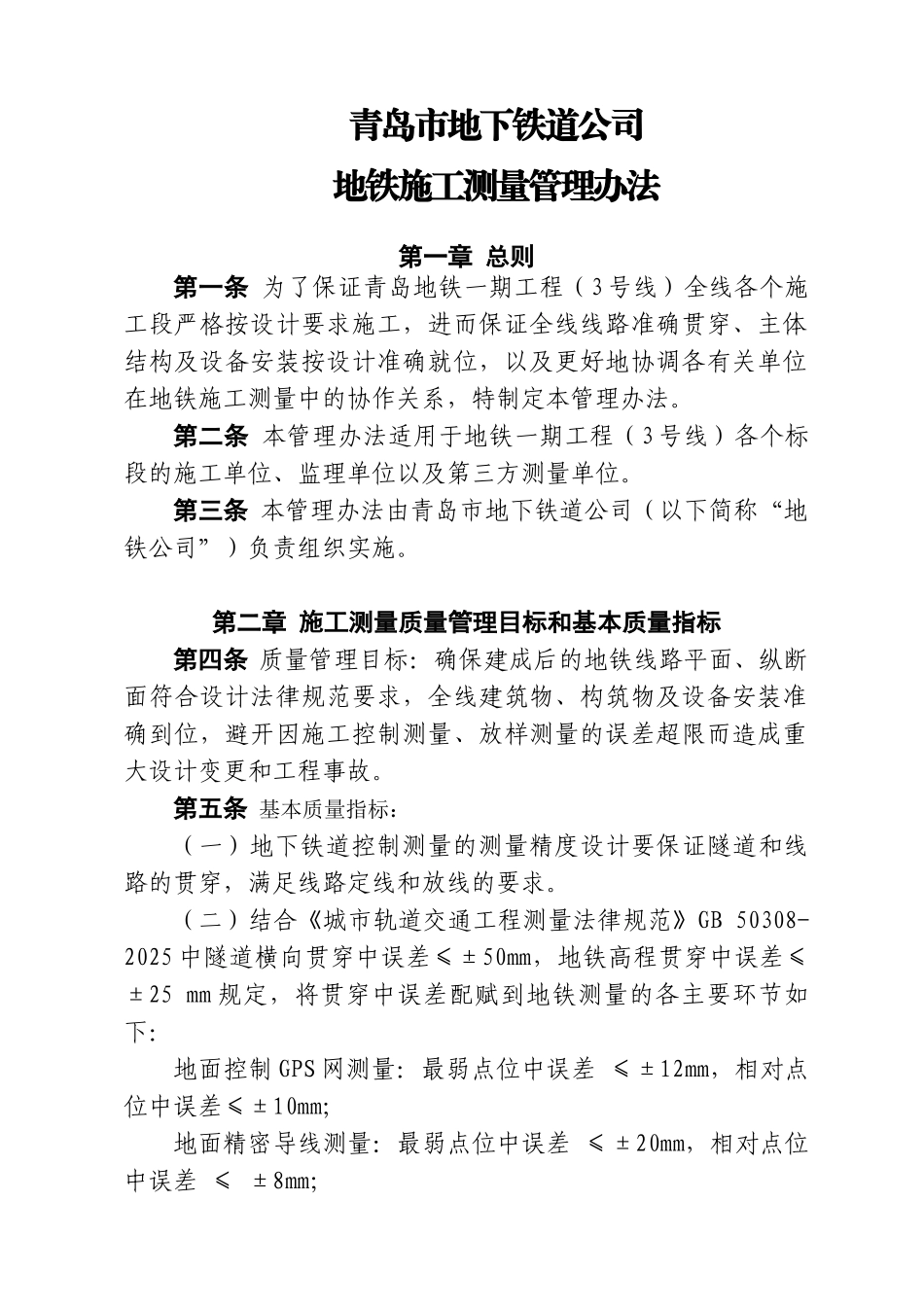

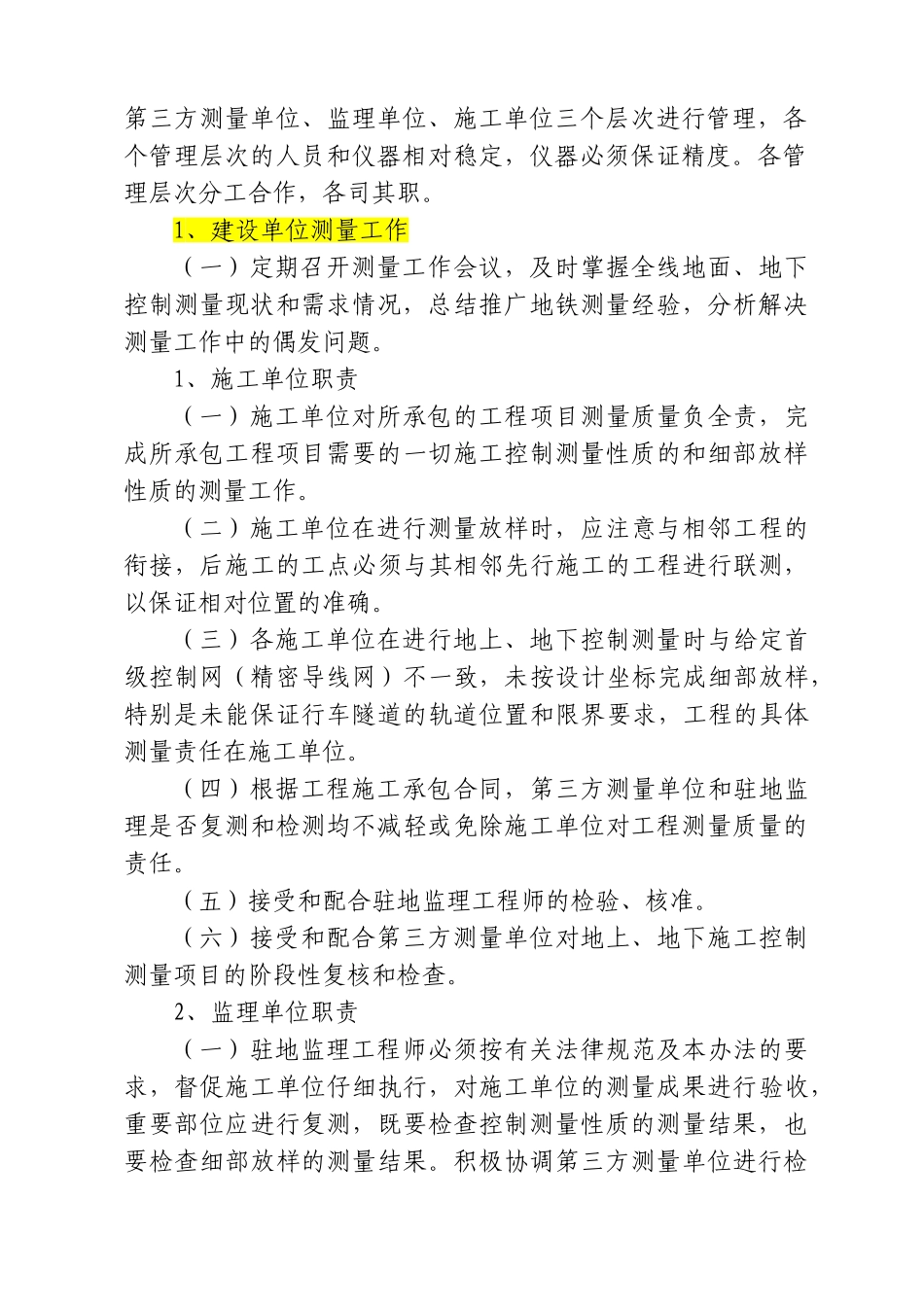

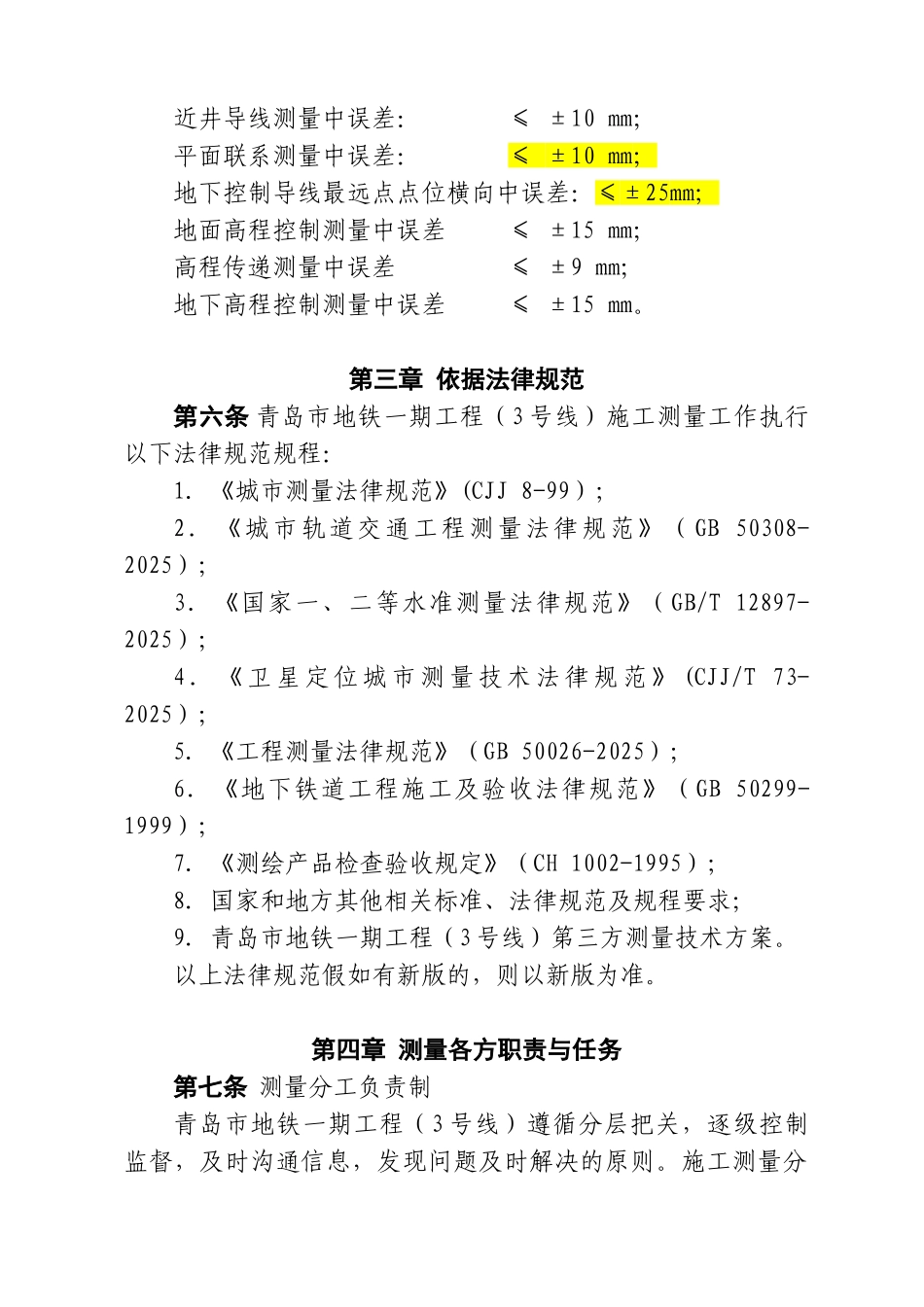

青岛市地下铁道公司地铁施工测量管理办法第一章 总则第一条 为了保证青岛地铁一期工程（3 号线）全线各个施工段严格按设计要求施工，进而保证全线线路准确贯穿、主体结构及设备安装按设计准确就位，以及更好地协调各有关单位在地铁施工测量中的协作关系，特制定本管理办法。第二条 本管理办法适用于地铁一期工程（3 号线）各个标段的施工单位、监理单位以及第三方测量单位。第三条 本管理办法由青岛市地下铁道公司（以下简称“地铁公司”）负责组织实施。第二章 施工测量质量管理目标和基本质量指标第四条 质量管理目标：确保建成后的地铁线路平面、纵断面符合设计法律规范要求，全线建筑物、构筑物及设备安装准确到位，避开因施工控制测量、放样测量的误差超限而造成重大设计变更和工程事故。第五条 基本质量指标：（一）地下铁道控制测量的测量精度设计要保证隧道和线路的贯穿，满足线路定线和放线的要求。（二）结合《城市轨道交通工程测量法律规范》GB 50308-2025 中隧道横向贯穿中误差≤±50mm，地铁高程贯穿中误差≤ ±25 mm 规定，将贯穿中误差配赋到地铁测量的各主要环节如下：地面控制 GPS 网测量：最弱点位中误差 ≤±12mm，相对点位中误差≤±10mm；地面精密导线测量：最弱点位中误差 ≤±20mm，相对点位中误差 ≤ ±8mm；近井导线测量中误差： ≤ ±10 mm；平面联系测量中误差： ≤ ±10 mm；地下控制导线最远点点位横向中误差：≤±25mm；地面高程控制测量中误差 ≤ ±15 mm；高程传递测量中误差 ≤ ±9 mm；地下高程控制测量中误差 ≤ ±15 mm。第三章 依据法律规范第六条 青岛市地铁一期工程（3 号线）施工测量工作执行以下法律规范规程：1．《城市测量法律规范》(CJJ 8-99）；2．《城市轨道交通工程测量法律规范》（ GB 50308-2025）；3．《国家一、二等水准测量法律规范》（GB/T 12897-2025）；4 ． 《 卫 星 定 位 城 市 测 量 技 术 法 律 规 范 》 (CJJ/T 73-2025）；5．《工程测量法律规范》（GB 50026-2025）；6．《地下铁道工程施工及验收法律规范》（GB 50299-1999）；7．《测绘产品检查验收规定》（CH 1002-1995）；8．国家和地方其他相关标准、法律规范及规程要求；9．青岛市地铁一期工程（3 号线）第三方测量技术方案。以上法律规范假如有新版的，则以新版为准。第四章 测量各方职责与任务第七条 测量分工负责制青岛市地铁一期工程（3 号线）遵循...
