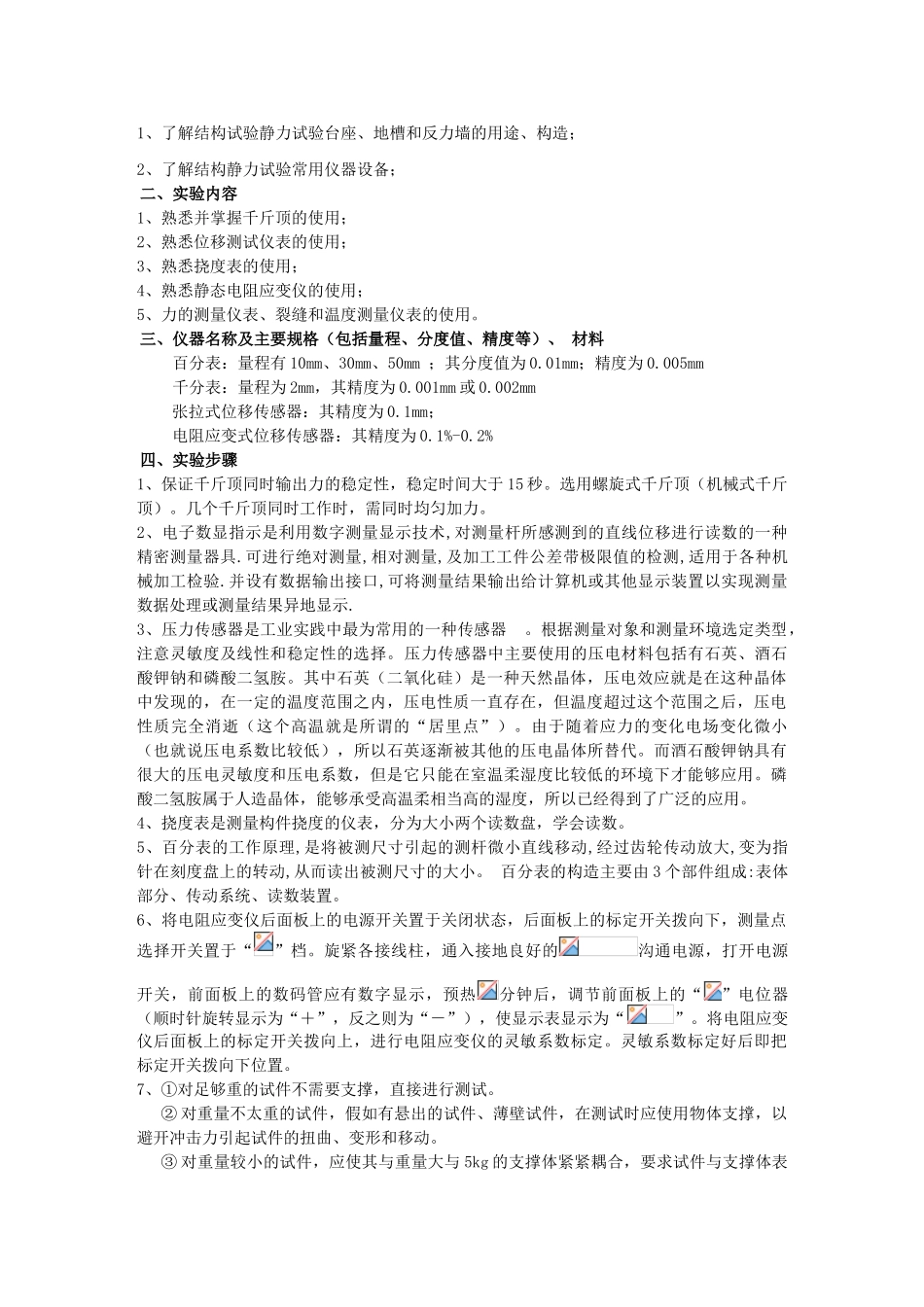

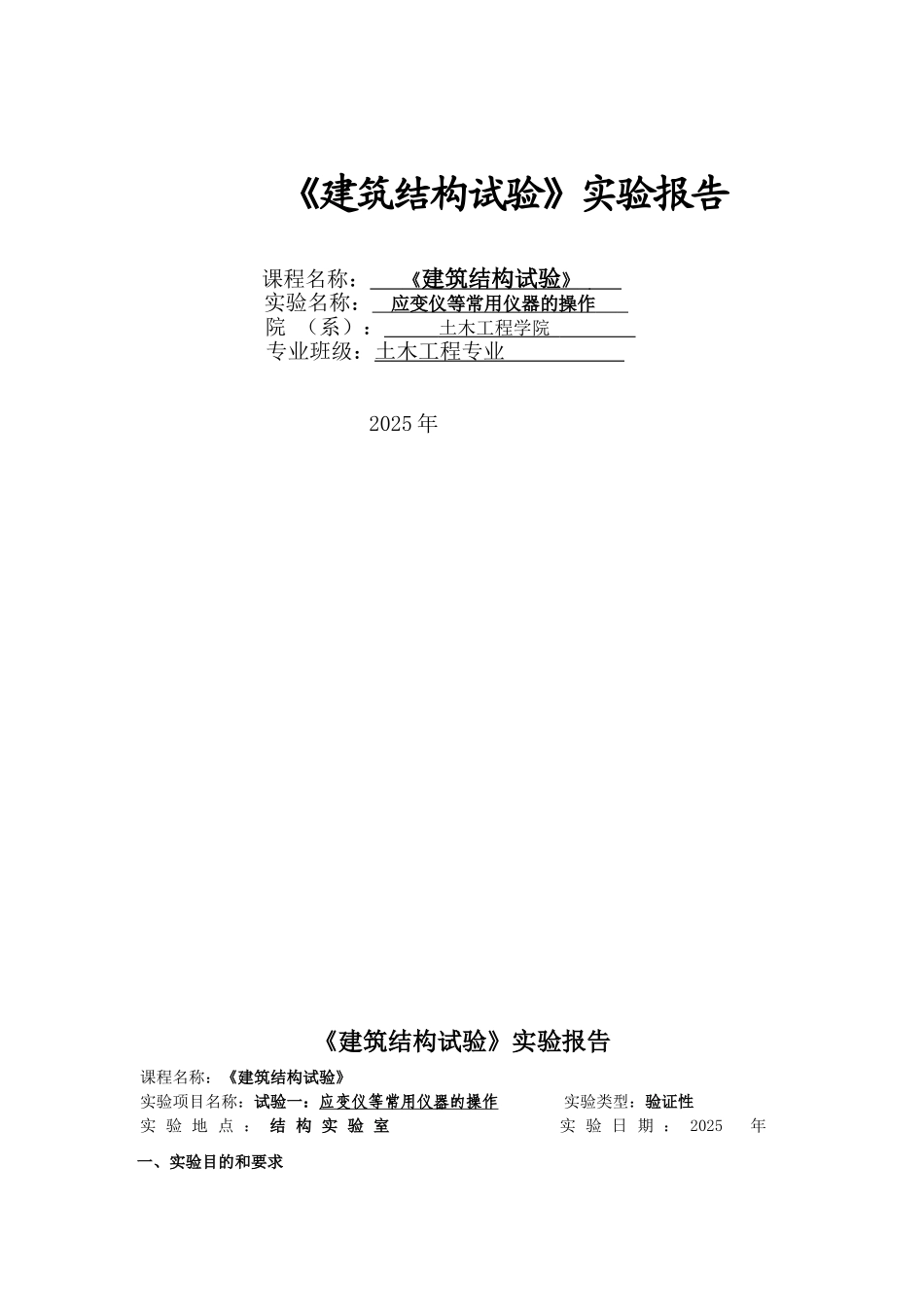

《建筑结构试验》实验报告课程名称： 《 建筑结构试验 》 实验名称： 应变仪等常用仪器的操作 院 （系）： 土木工程学院 专业班级：土木工程专业 2025 年《建筑结构试验》实验报告课程名称：《建筑结构试验》实验项目名称：试验一：应变仪等常用仪器的操作 实验类型：验证性实 验 地 点 ： 结 构 实 验 室 实 验 日 期 ： 2025 年 一、实验目的和要求1、了解结构试验静力试验台座、地槽和反力墙的用途、构造；2、了解结构静力试验常用仪器设备；二、实验内容1、熟悉并掌握千斤顶的使用；2、熟悉位移测试仪表的使用；3、熟悉挠度表的使用；4、熟悉静态电阻应变仪的使用；5、力的测量仪表、裂缝和温度测量仪表的使用。三、仪器名称及主要规格（包括量程、分度值、精度等）、 材料百分表：量程有 10mm、30mm、50mm ；其分度值为 0.01mm；精度为 0.005mm千分表：量程为 2mm，其精度为 0.001mm 或 0.002mm张拉式位移传感器：其精度为 0.1mm；电阻应变式位移传感器：其精度为 0.1%-0.2%四、实验步骤1、保证千斤顶同时输出力的稳定性，稳定时间大于 15 秒。选用螺旋式千斤顶（机械式千斤顶）。几个千斤顶同时工作时，需同时均匀加力。2、电子数显指示是利用数字测量显示技术,对测量杆所感测到的直线位移进行读数的一种精密测量器具.可进行绝对测量,相对测量,及加工工件公差带极限值的检测,适用于各种机械加工检验.并设有数据输出接口,可将测量结果输出给计算机或其他显示装置以实现测量数据处理或测量结果异地显示.3、压力传感器是工业实践中最为常用的一种传感器 。根据测量对象和测量环境选定类型，注意灵敏度及线性和稳定性的选择。压力传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消逝（这个高温就是所谓的“居里点”）。由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温柔湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体，能够承受高温柔相当高的湿度，所以已经得到了广泛的应用。4、挠度表是测量构件挠度的仪表，分为大小两个读数盘，学会读数。5、百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,...
