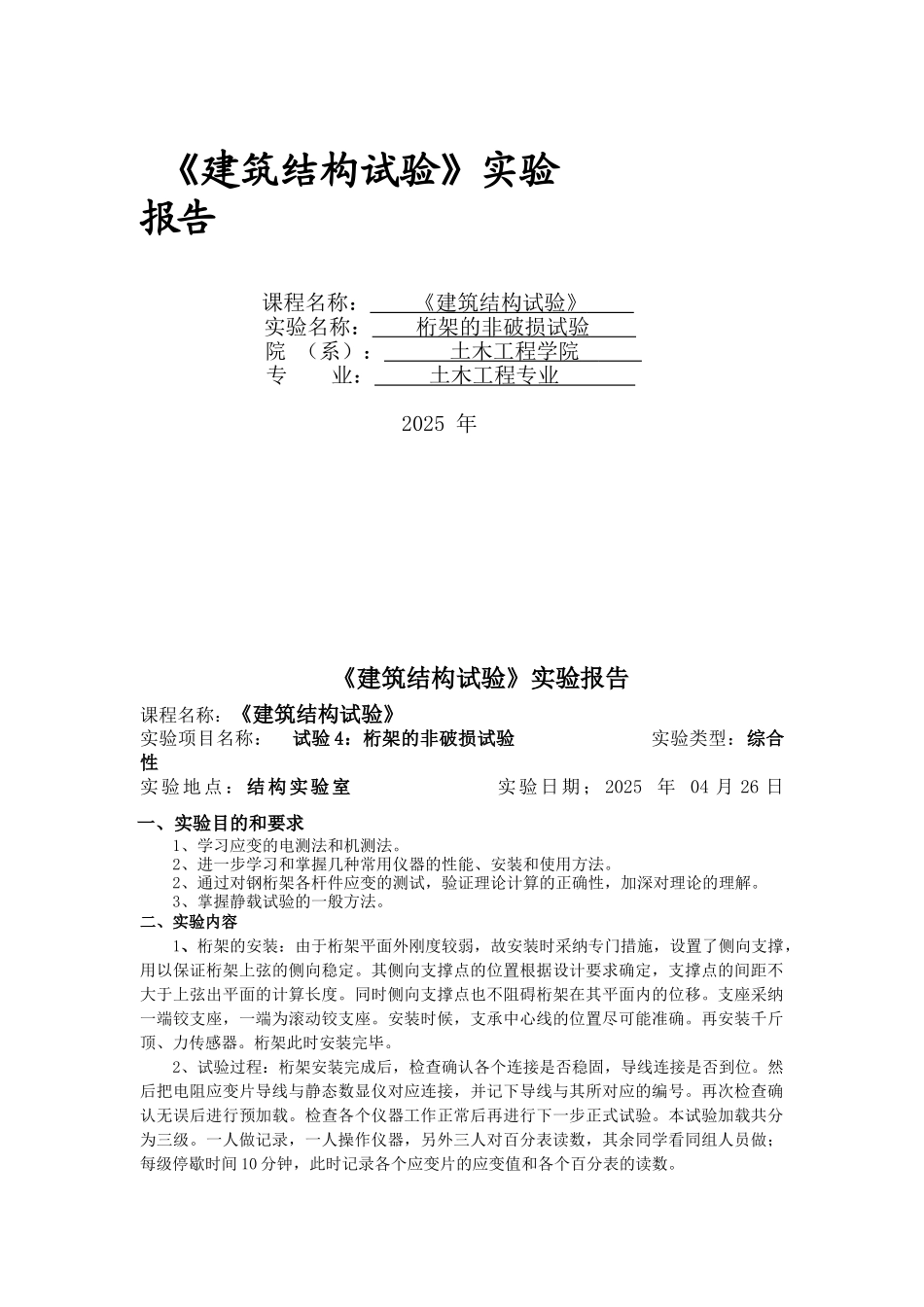

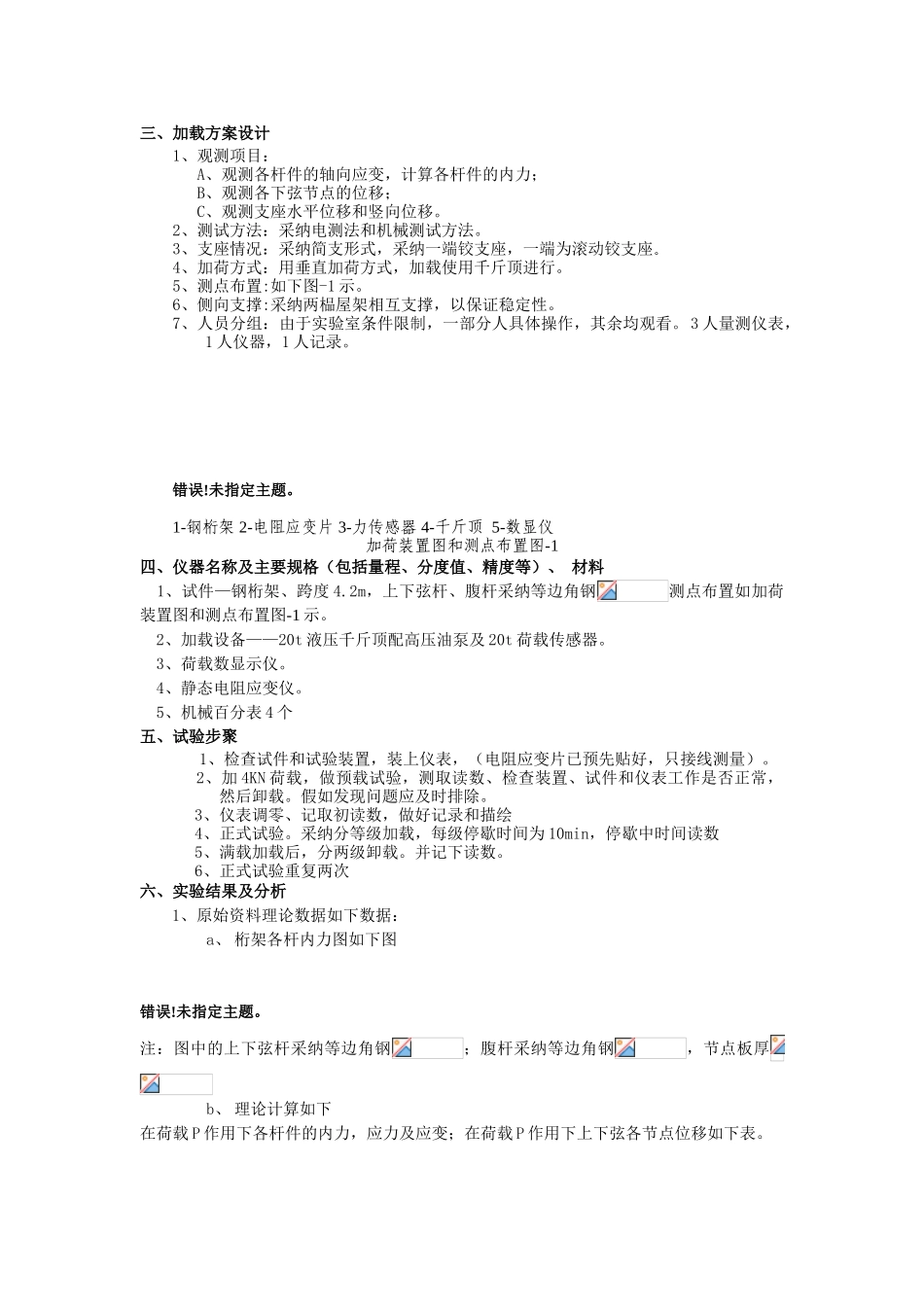

《建筑结构试验》实验报告课程名称： 《建筑结构试验》 实验名称： 桁架的非破损试验 院 （系）： 土木工程学院 专 业： 土木工程专业 2025 年《建筑结构试验》实验报告课程名称：《建筑结构试验》实验项目名称： 试验 4：桁架的非破损试验 实验类型：综合性实验地点： 结构实验室 实验日期； 2025 年 04 月 26 日一、实验目的和要求1、学习应变的电测法和机测法。2、进一步学习和掌握几种常用仪器的性能、安装和使用方法。2、通过对钢桁架各杆件应变的测试，验证理论计算的正确性，加深对理论的理解。3、掌握静载试验的一般方法。二、实验内容1、桁架的安装：由于桁架平面外刚度较弱，故安装时采纳专门措施，设置了侧向支撑，用以保证桁架上弦的侧向稳定。其侧向支撑点的位置根据设计要求确定，支撑点的间距不大于上弦出平面的计算长度。同时侧向支撑点也不阻碍桁架在其平面内的位移。支座采纳一端铰支座，一端为滚动铰支座。安装时候，支承中心线的位置尽可能准确。再安装千斤顶、力传感器。桁架此时安装完毕。2、试验过程：桁架安装完成后，检查确认各个连接是否稳固，导线连接是否到位。然后把电阻应变片导线与静态数显仪对应连接，并记下导线与其所对应的编号。再次检查确认无误后进行预加载。检查各个仪器工作正常后再进行下一步正式试验。本试验加载共分为三级。一人做记录，一人操作仪器，另外三人对百分表读数，其余同学看同组人员做；每级停歇时间 10 分钟，此时记录各个应变片的应变值和各个百分表的读数。三、加载方案设计1、观测项目： A、观测各杆件的轴向应变，计算各杆件的内力； B、观测各下弦节点的位移； C、观测支座水平位移和竖向位移。2、测试方法：采纳电测法和机械测试方法。3、支座情况：采纳简支形式，采纳一端铰支座，一端为滚动铰支座。4、加荷方式：用垂直加荷方式，加载使用千斤顶进行。5、测点布置:如下图-1 示。6、侧向支撑:采纳两榀屋架相互支撑，以保证稳定性。7、人员分组：由于实验室条件限制，一部分人具体操作，其余均观看。3 人量测仪表，1 人仪器，1 人记录。错误!未指定主题。1-钢桁架 2-电阻应变片 3-力传感器 4-千斤顶 5-数显仪加荷装置图和测点布置图-1四、仪器名称及主要规格（包括量程、分度值、精度等）、 材料 1、试件—钢桁架、跨度 4.2m，上下弦杆、腹杆采纳等边角钢测点布置如加荷装置图和测点布置图-1 示。 2、加载设备——20t 液压千斤顶配高压油...
