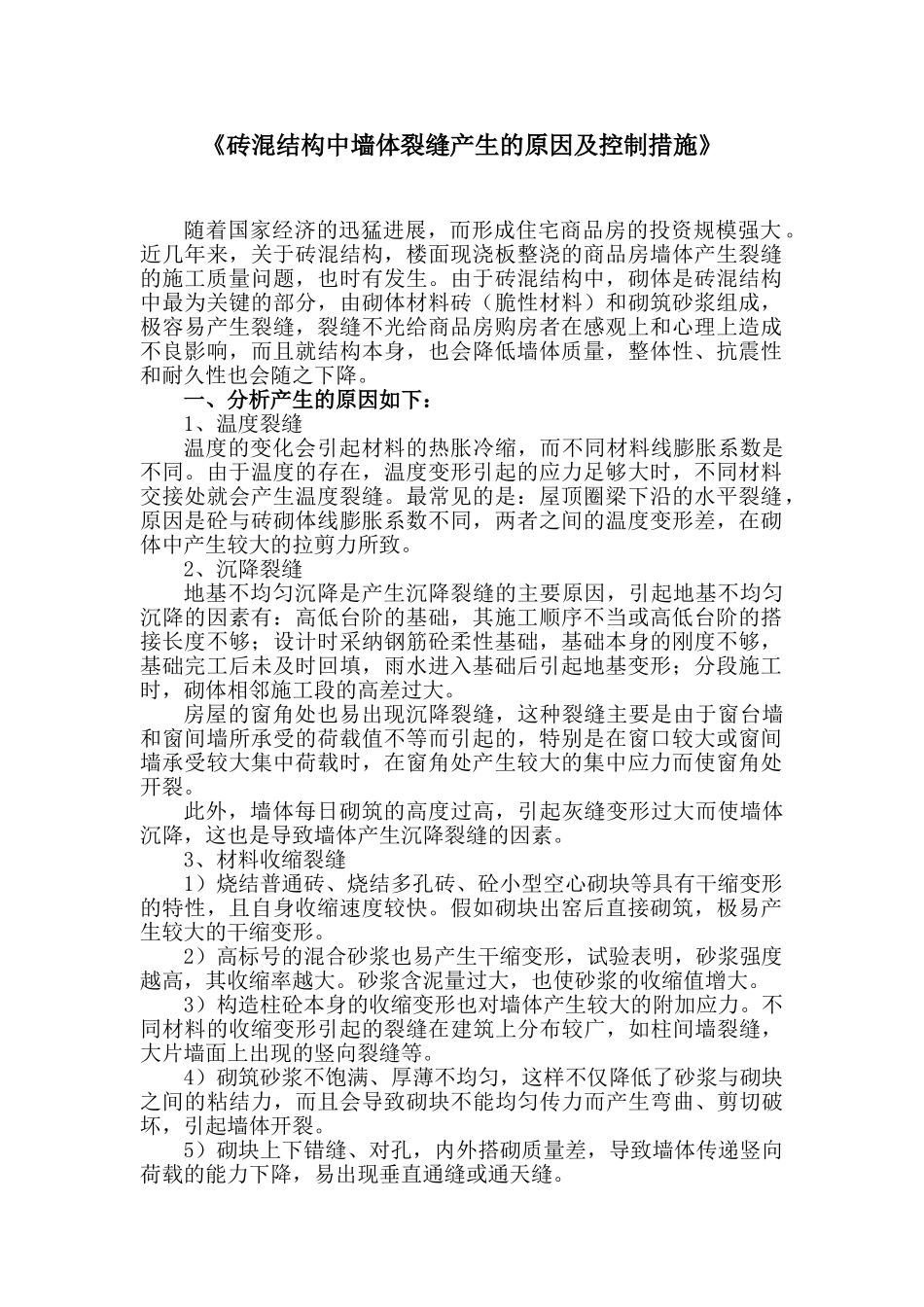

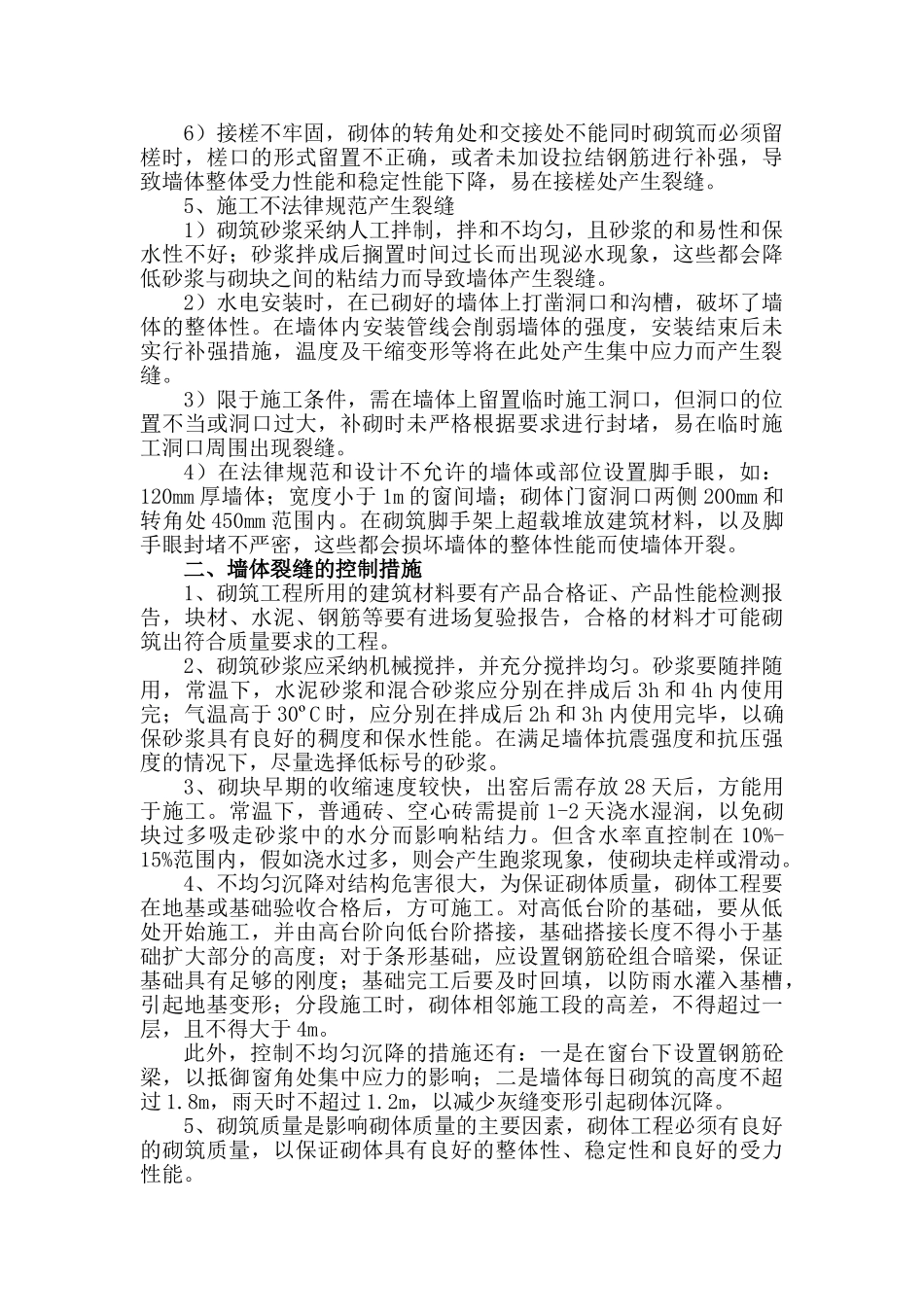

《砖混结构中墙体裂缝产生的原因及控制措施》随着国家经济的迅猛进展，而形成住宅商品房的投资规模强大。近几年来，关于砖混结构，楼面现浇板整浇的商品房墙体产生裂缝的施工质量问题，也时有发生。由于砖混结构中，砌体是砖混结构中最为关键的部分，由砌体材料砖（脆性材料）和砌筑砂浆组成，极容易产生裂缝，裂缝不光给商品房购房者在感观上和心理上造成不良影响，而且就结构本身，也会降低墙体质量，整体性、抗震性和耐久性也会随之下降。一、分析产生的原因如下：1、温度裂缝温度的变化会引起材料的热胀冷缩，而不同材料线膨胀系数是不同。由于温度的存在，温度变形引起的应力足够大时，不同材料交接处就会产生温度裂缝。最常见的是：屋顶圈梁下沿的水平裂缝，原因是砼与砖砌体线膨胀系数不同，两者之间的温度变形差，在砌体中产生较大的拉剪力所致。2、沉降裂缝地基不均匀沉降是产生沉降裂缝的主要原因，引起地基不均匀沉降的因素有：高低台阶的基础，其施工顺序不当或高低台阶的搭接长度不够；设计时采纳钢筋砼柔性基础，基础本身的刚度不够，基础完工后未及时回填，雨水进入基础后引起地基变形；分段施工时，砌体相邻施工段的高差过大。房屋的窗角处也易出现沉降裂缝，这种裂缝主要是由于窗台墙和窗间墙所承受的荷载值不等而引起的，特别是在窗口较大或窗间墙承受较大集中荷载时，在窗角处产生较大的集中应力而使窗角处开裂。此外，墙体每日砌筑的高度过高，引起灰缝变形过大而使墙体沉降，这也是导致墙体产生沉降裂缝的因素。3、材料收缩裂缝1）烧结普通砖、烧结多孔砖、砼小型空心砌块等具有干缩变形的特性，且自身收缩速度较快。假如砌块出窑后直接砌筑，极易产生较大的干缩变形。2）高标号的混合砂浆也易产生干缩变形，试验表明，砂浆强度越高，其收缩率越大。砂浆含泥量过大，也使砂浆的收缩值增大。3）构造柱砼本身的收缩变形也对墙体产生较大的附加应力。不同材料的收缩变形引起的裂缝在建筑上分布较广，如柱间墙裂缝，大片墙面上出现的竖向裂缝等。4）砌筑砂浆不饱满、厚薄不均匀，这样不仅降低了砂浆与砌块之间的粘结力，而且会导致砌块不能均匀传力而产生弯曲、剪切破坏，引起墙体开裂。5）砌块上下错缝、对孔，内外搭砌质量差，导致墙体传递竖向荷载的能力下降，易出现垂直通缝或通天缝。6）接槎不牢固，砌体的转角处和交接处不能同时砌筑而必须留槎时，槎口的形式留置不正确，或者未加设拉结钢筋进行补强，导致墙体整体受力性能...
