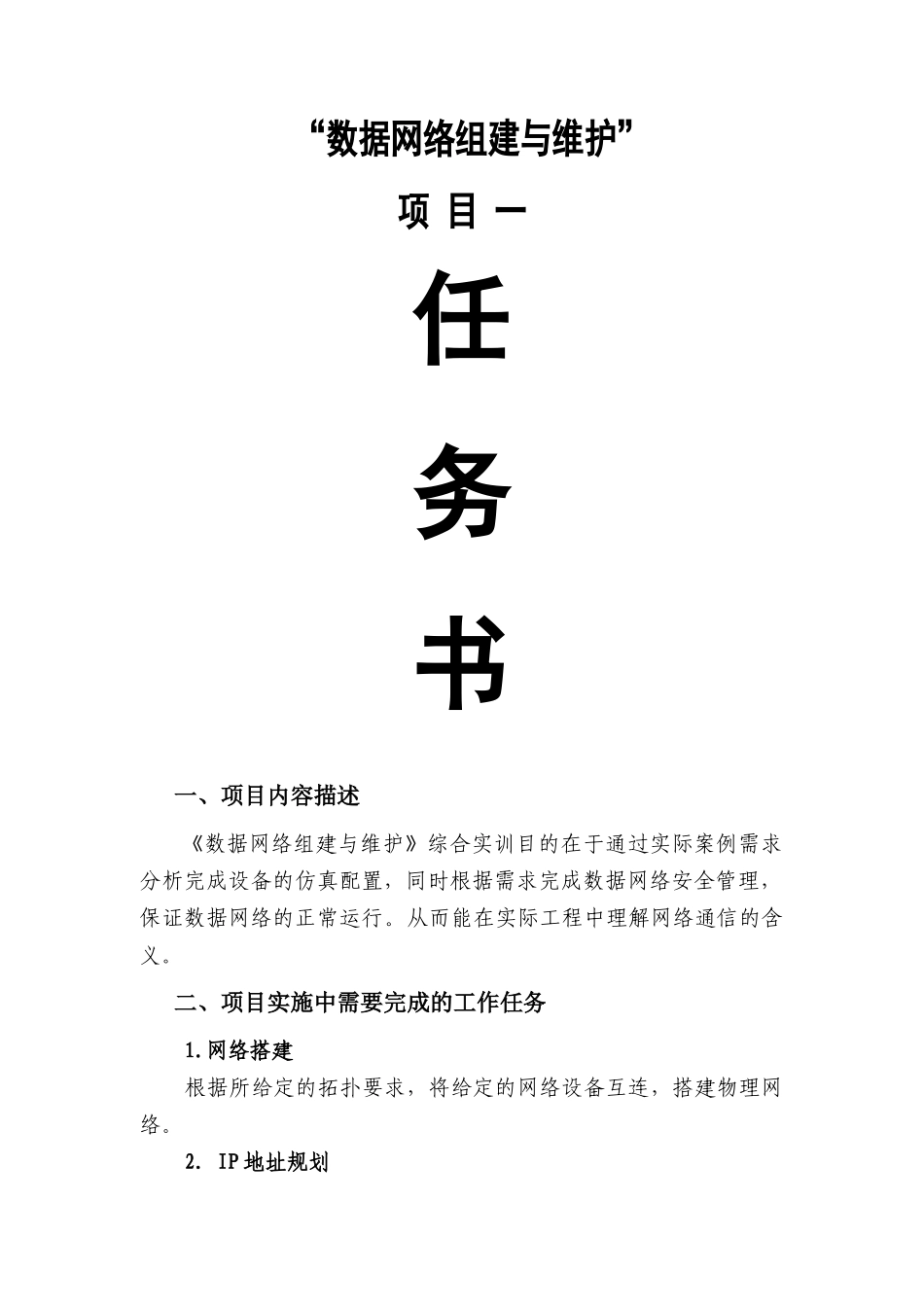

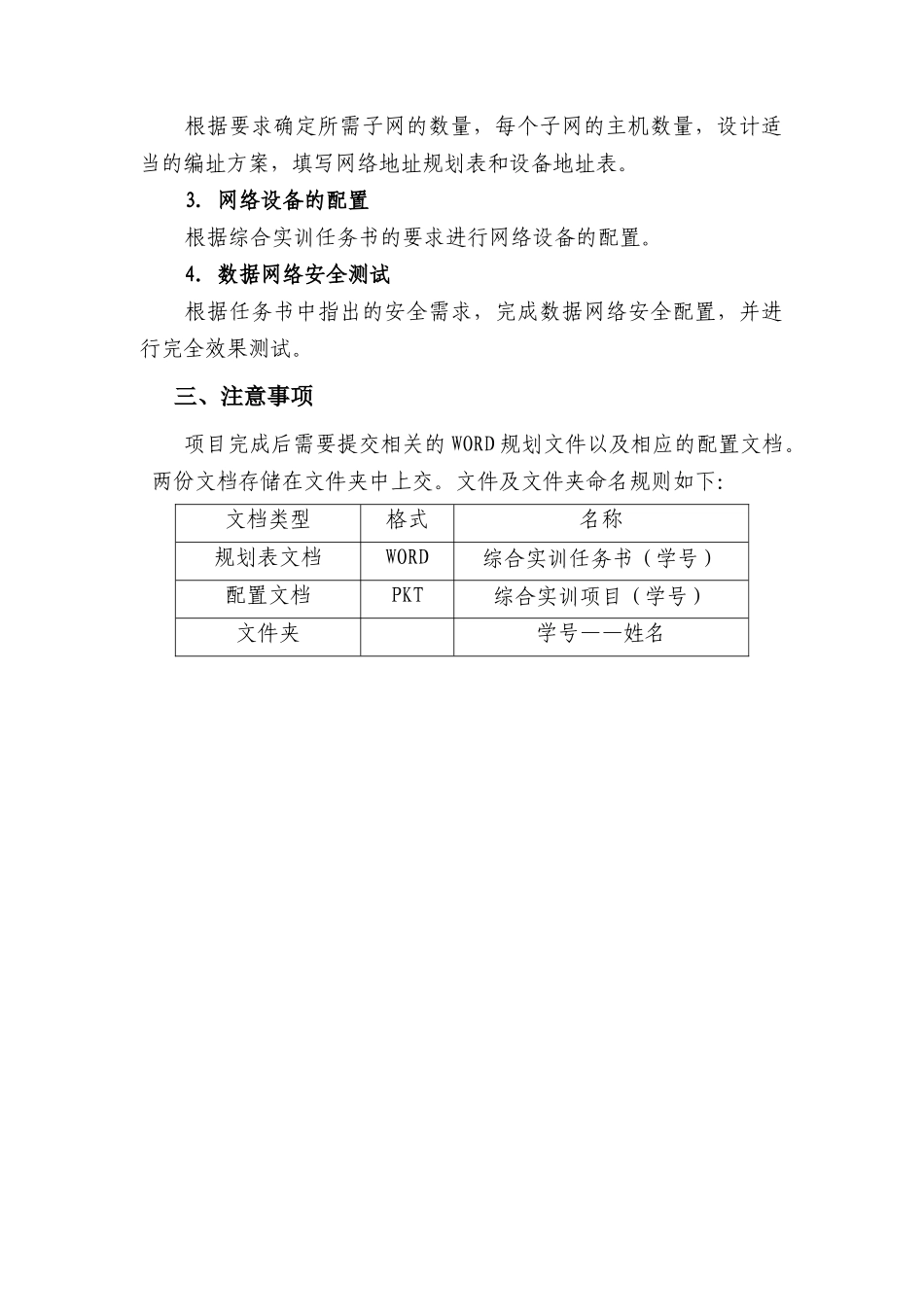

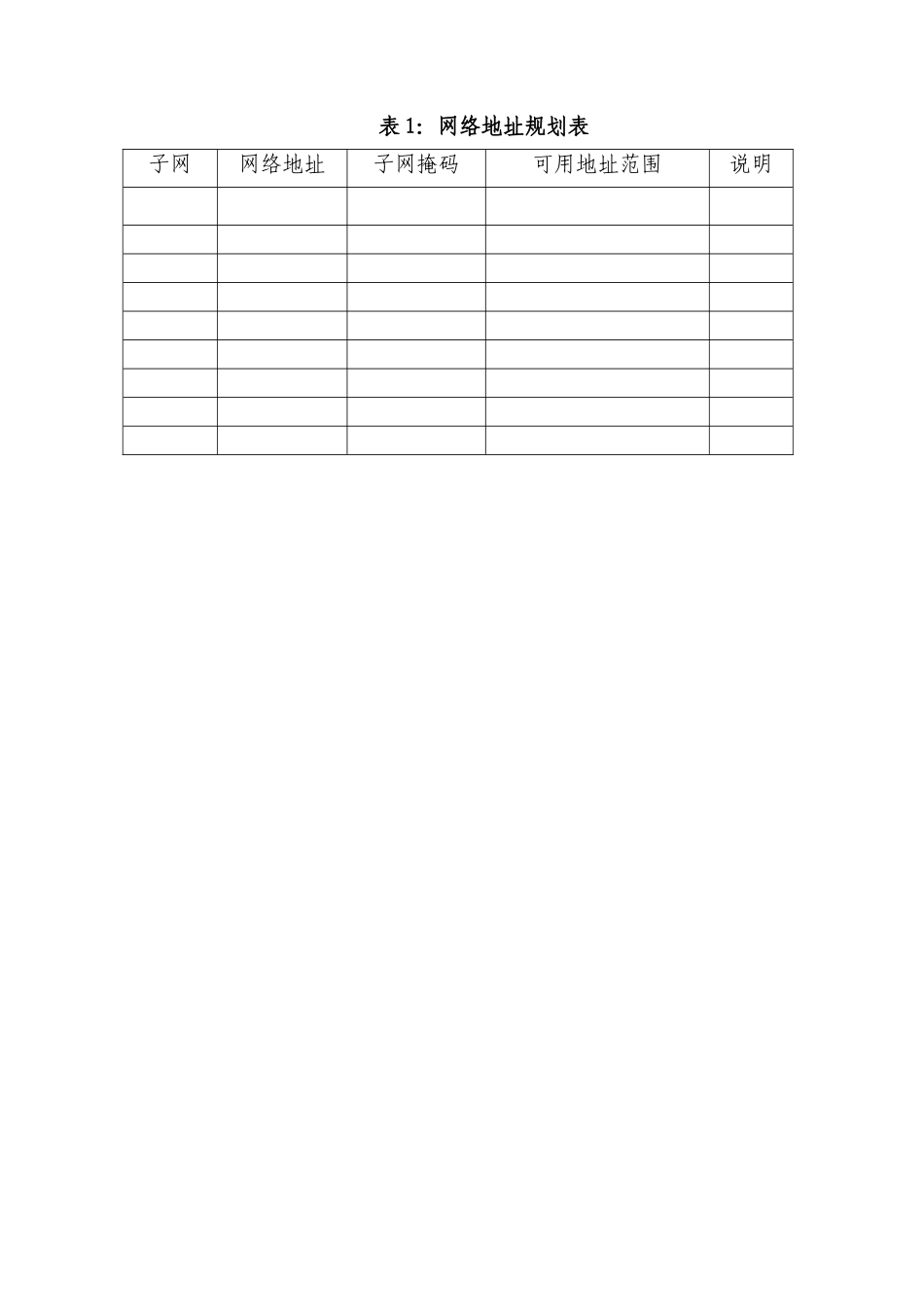

“数据网络组建与维护”项 目 一任务书一、项目内容描述《数据网络组建与维护》综合实训目的在于通过实际案例需求分析完成设备的仿真配置，同时根据需求完成数据网络安全管理，保证数据网络的正常运行。从而能在实际工程中理解网络通信的含义。二、项目实施中需要完成的工作任务1.网络搭建 根据所给定的拓扑要求，将给定的网络设备互连，搭建物理网络。2. IP 地址规划根据要求确定所需子网的数量，每个子网的主机数量，设计适当的编址方案，填写网络地址规划表和设备地址表。3. 网络设备的配置根据综合实训任务书的要求进行网络设备的配置。4．数据网络安全测试根据任务书中指出的安全需求，完成数据网络安全配置，并进行完全效果测试。三、注意事项项目完成后需要提交相关的 WORD 规划文件以及相应的配置文档。两份文档存储在文件夹中上交。文件及文件夹命名规则如下：文档类型格式名称规划表文档WORD综合实训任务书（学号）配置文档PKT综合实训项目（学号）文件夹学号——姓名表 1：网络地址规划表子网网络地址子网掩码可用地址范围说明表 2：设备地址分配表设备名称接口地址掩码RTARTARTARTARTARTBRTBRTBRTBRTBRTCRTCRTCRTCRTCRTCSW1SW2SW3FTP 服务器WWW 服务器表 3：测试结果截屏一、VLAN 配置结果截屏SW1：SW2：SW3：二、RTA 路由表截屏信息三、远程登录至设备的截屏信息四、地址转换截屏信息五、访问控制效果截屏信息1、学生机群到老师机群及行政机群测试2、学生机群到实训中心测通3、学生机群到服务器测试网络拓扑图图 1 某学院网络拓扑结构图某学院根据自身需要，在搬迁后的学院新校址中建有三位楼宇。分别是行政楼、教学楼、实训楼。园区内三座楼宇使用串行接口相互连通为学院内部局域网。学院通过行政楼核心机房与教育网相连，进而可以进行 Internert 访问。校内的主机全部使用私有地址，通过在出口路由器上使用地址转换技术访问公网。请根据以上要求在仿真软件上完成网络搭建、IP 地址规划，路由协议、网络安全等配置任务。任务要求1、 网络搭建在上述网络拓扑图中：行政楼路由器 RTA 使用 Fa0/1 连接到教育网，使用Fa0/0 连接行政楼交换机 SW1 的 Fa0/24 接口；实训楼路由器 RTB 的 Fa0/0 连接实训楼交换机 SW2 的 Fa0/24 接口；教学楼路由器 RTC 的 Fa0/0 连接交换机SW3 的 Fa0/24；行政楼路由器顺序使用 S0/0/0、S0/1/0 接口与教学楼路由器的S0/1/0 接口和实训楼 S0/0/0 接口相连...
