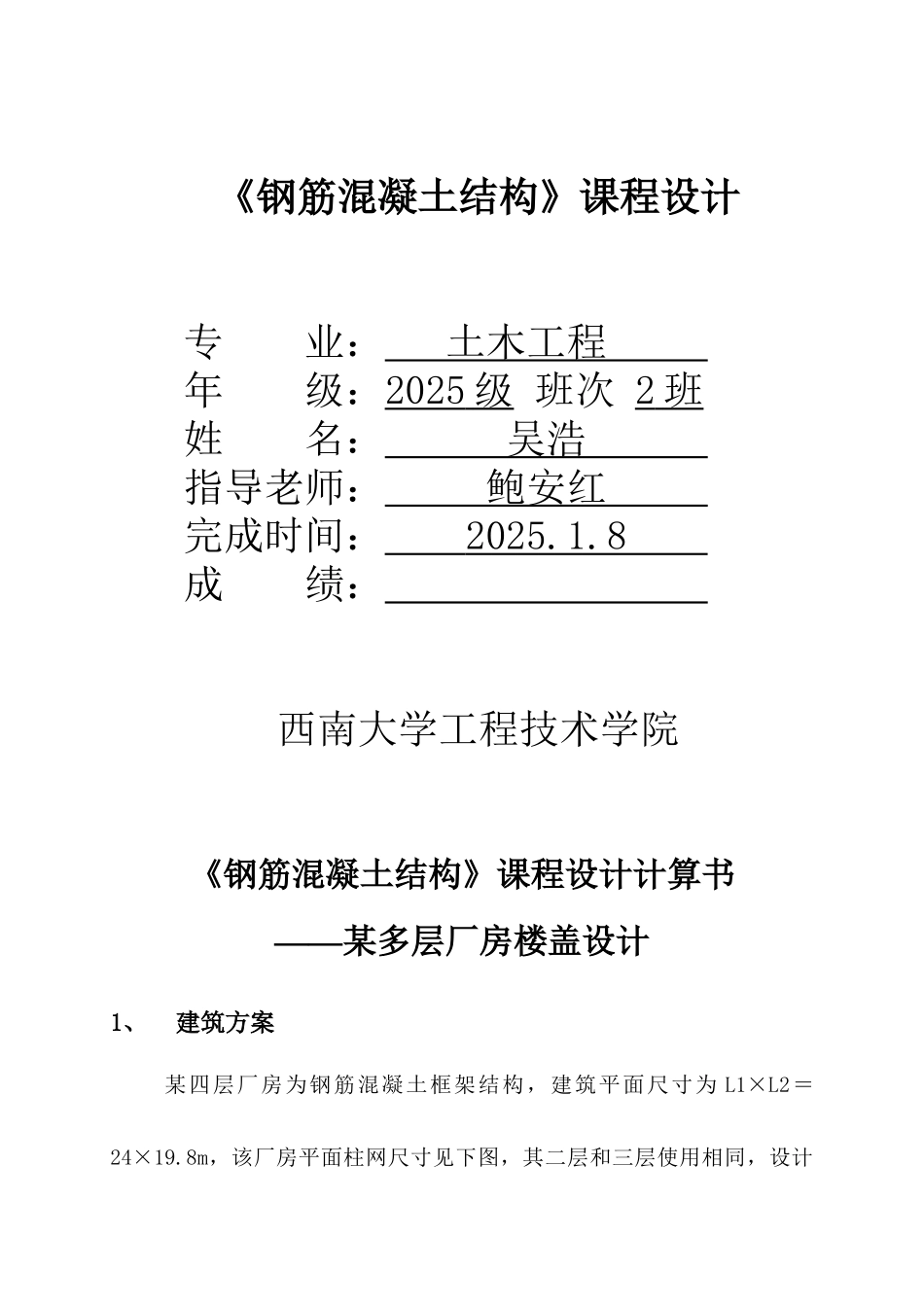

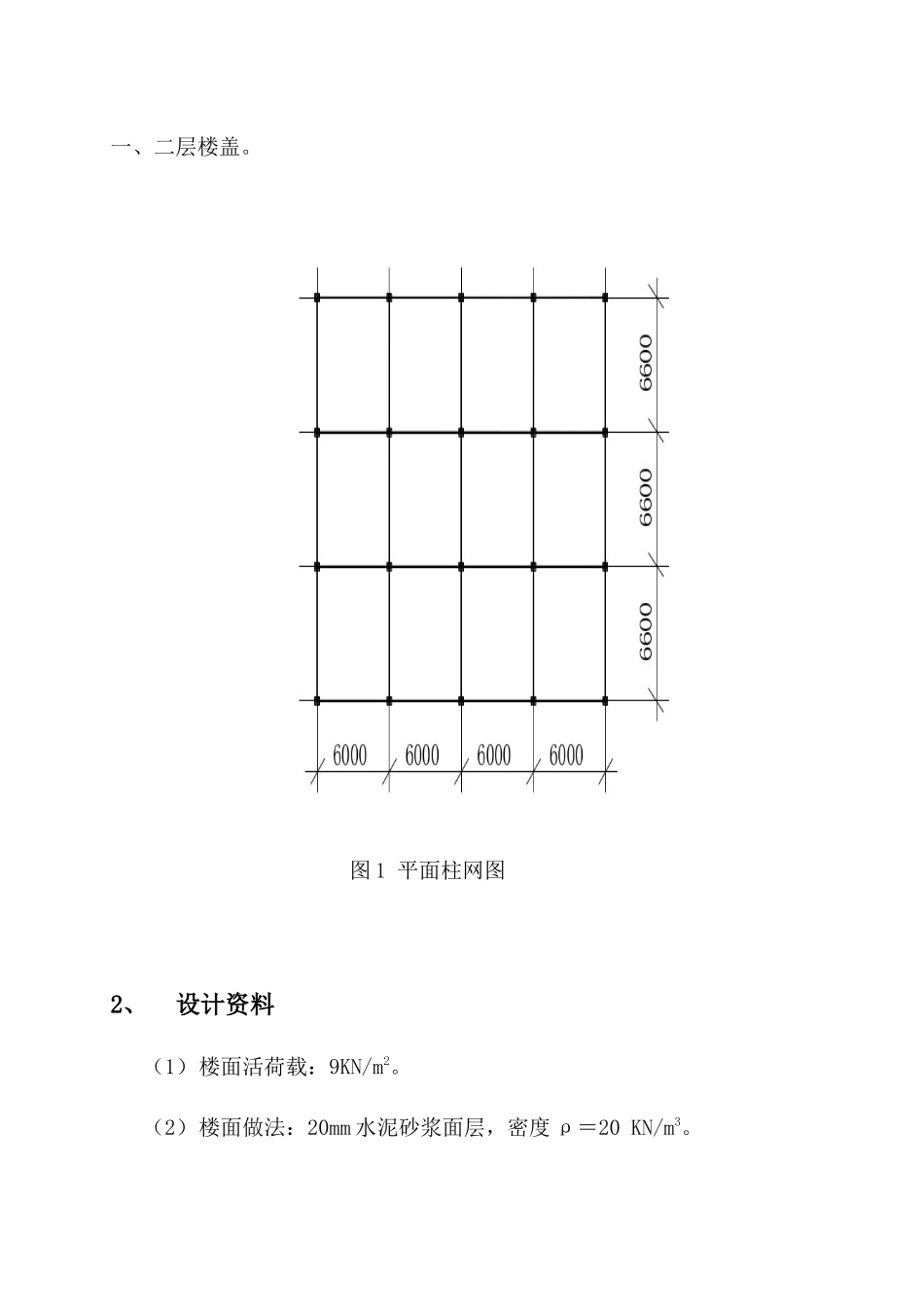

《钢筋混凝土结构》课程设计专 业： 土木工程 年 级：2025 级 班次 2 班 姓 名： 吴浩 指导老师： 鲍安红 完成时间： 2025.1.8 成 绩： 西南大学工程技术学院《钢筋混凝土结构》课程设计计算书——某多层厂房楼盖设计1、建筑方案某四层厂房为钢筋混凝土框架结构，建筑平面尺寸为 L1×L2＝24×19.8m，该厂房平面柱网尺寸见下图，其二层和三层使用相同，设计一、二层楼盖。 图 1 平面柱网图2、设计资料（1）楼面活荷载：9KN/m2。（2）楼面做法：20mm 水泥砂浆面层，密度 ρ＝20 KN/m3。楼板自重：ρ＝25 KN/m3。（3）楼板底面采纳 15mm 厚混合砂浆抹灰，密度 ρ＝17KN/m3。（4）混凝土 C30，梁内纵筋用Ⅱ级钢筋，梁内其他钢筋和板内钢筋采纳Ⅰ级钢筋3、梁格布置（1）根据单向板肋形楼盖进行楼盖设计：主梁支承在柱上梁格布置必须考虑以下四个原则：① 承重需要；②刚度需要（舒适度）；③支点避开洞口；④经济跨度。（2）主梁方向确定：次梁经济跨度 4——6 米图 2 主梁布置图（3）次梁布置：单向板经济跨度 1.5——3 米。图 3 次梁布置图 图 4 梁格布置图（3）板、次梁、主梁截面尺寸初步确定（表 14-1）板：根据新法律规范要求（上表），板跨 2200mm，板厚 h 应≥72mm，取 h=100(10mm 倍数)次梁：根据上表，次梁跨度 6000mm，次梁高度应在 350～500 之间，取次梁高度 hc=400mm，根据高度的 1/2～1/3 取截面宽度，取高度的 1/2 为次梁宽度 bc=200mm（次梁高和宽均为 50mm 倍数）主梁：根据上表，主梁跨度 6600mm，主梁高度应在 400～550 之间，取主梁高度 hz=500mm（主梁高度应大于或等于次梁高度，一般大于次梁高度），根据高度的 1/2～1/3 取截面宽度，主梁宽度 bz=250mm（次梁高和宽均为 50mm 倍数）4、单向板的计算和配筋（1）单向板的计算简图：单向板取单位板宽为计算单元，按连续板计算内力。板的计算跨度取值按：净跨 ln+支座计算长度；其中当支撑在梁上，支座计算长度=0；当支撑在墙上，支座计算长度=墙厚/2；边跨计算跨度≤1.1ln，中间跨计算跨度≤1.05ln。当连续板在五跨以内时，按实际跨数计算内力；当连续板超过五跨时，可以简化为 5 跨计算，即所有中间跨的内力取与第 3 跨一样。即图中的计算简图，将中间四跨去掉。计算简图图 5 楼板选取单元图(2)荷载计算① 板厚确定：确定的板厚即要满足高跨比的最小要求，还要满足板厚的最小要求。表 14-1。② 恒...
