七万吨每日截污管线施工组织设计

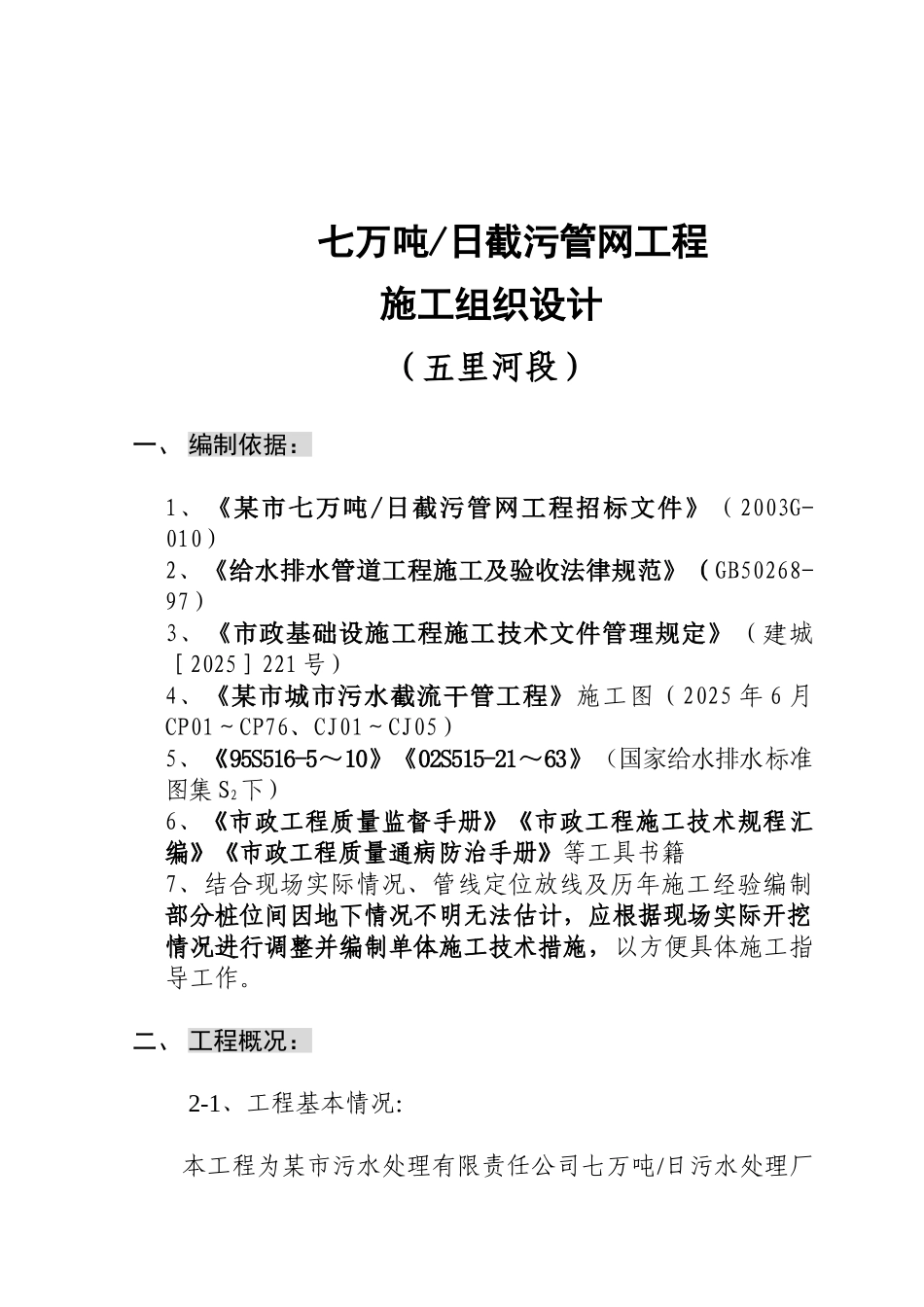

七万吨/日截污管网工程 施工组织设计 （五里河段）一、 编制依据： 1、《某市七万吨/日截污管网工程招标文件》（2003G-010）2、《给水排水管道工程施工及验收法律规范》（GB50268-97）3、《市政基础设施工程施工技术文件管理规定》 （建城［2025］221 号） 4、《某市城市污水截流干管工程》施工图（2025 年 6 月CP01～CP76、CJ01～CJ05）5、《95S516-5～10》《02S515-21～63》（国家给水排水标准图集 S2下）6、《市政工程质量监督手册》《市政工程施工技术规程汇编》《市政工程质量通病防治手册》等工具书籍7、结合现场实际情况、管线定位放线及历年施工经验编制部分桩位间因地下情况不明无法估计，应根据现场实际开挖情况进行调整并编制单体施工技术措施，以方便具体施工指导工作。二、 工程概况：2-1、工程基本情况：本工程为某市污水处理有限责任公司七万吨/日污水处理厂五里河城市污水截流干管工程。2-1.1、设计单位: 2-1.2、本施工段主要工程内容为：污水管道安装施工。2-1.3、本施工段沿线基本概况：本施工段位于连山区至龙港区地界，由锦西天然气化工厂桥头北侧起，途经五里河中游、下游至七万吨污水处理厂止，全长约 11.85km。全施工段管线共计穿越 5 座公路桥，1 条公路，2 条铁路线（化工桥、化机桥、五里河桥、玉皇桥、龙程桥、茨山北桥（锦葫路），沈山干线、锦葫支线）。全施工段管线共计穿越现有河床六处（P59-60、PZ13-P83、PZ15-P90、P97-99、P105-107、P203-204），共计 601.1 延米。沿河床在水中敷设的管段有 P1-P59、P60-82、约 3350 延米。在泥塘中敷设的管段约 1768 延米。沿线穿越原有地下管线估计 16～20 处之多，其中有给水管线、工业污水管线、市政污水管线、输油管线、天然气管线、城市污水管线、地下光缆、地下电缆、通讯电缆等，其管材材质不一，管径不等，管底标高参差不齐，为管线穿越增加诸多困难。2-1-3.1、由天然气桥头至新华大街五里河桥段的管线（0+000～3+007.417）在北侧河床内敷设，河床两侧均有石砌毛石坝墙，高度在 3.0～4.5m 之间，有石砌过水丁字坝，河床内多处有工业及市政污水管线。90%的管沟段在泥、水中施工，无通行道路，更无法由岸边毛石坝墙直接通行到河床内。在桥南侧穿越河床（DN700 铸铁球墨管）。DN800mm（P1-P34）～DN1000mm（P34-P59）预应力钢筋砼管，承插胶圈接口，120°砼管道基础，平均挖深 3.5m[最小挖深 2.64m，最大挖深6.4m （ 基 底 换 砂 ...
