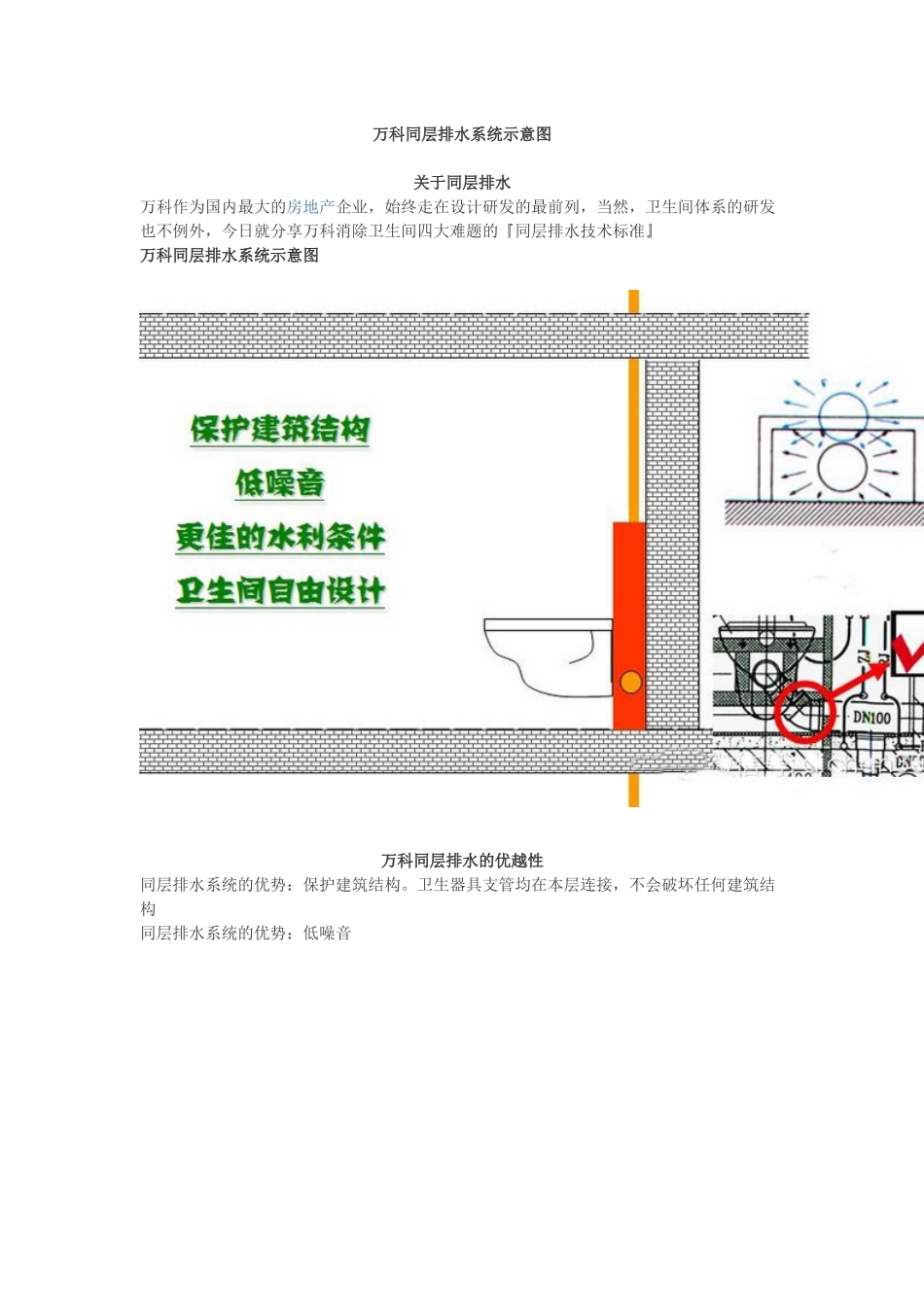

万科同层排水系统示意图

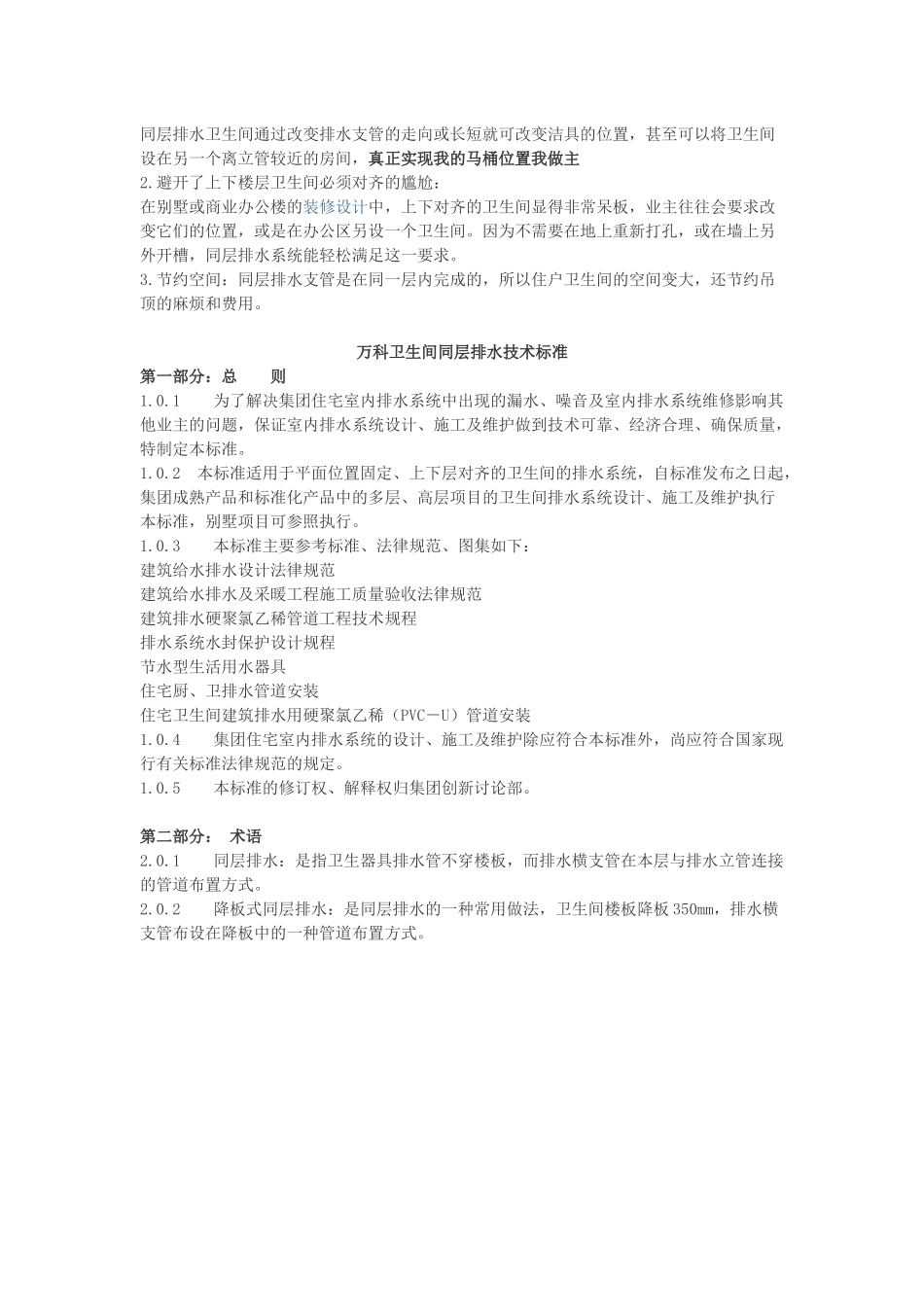

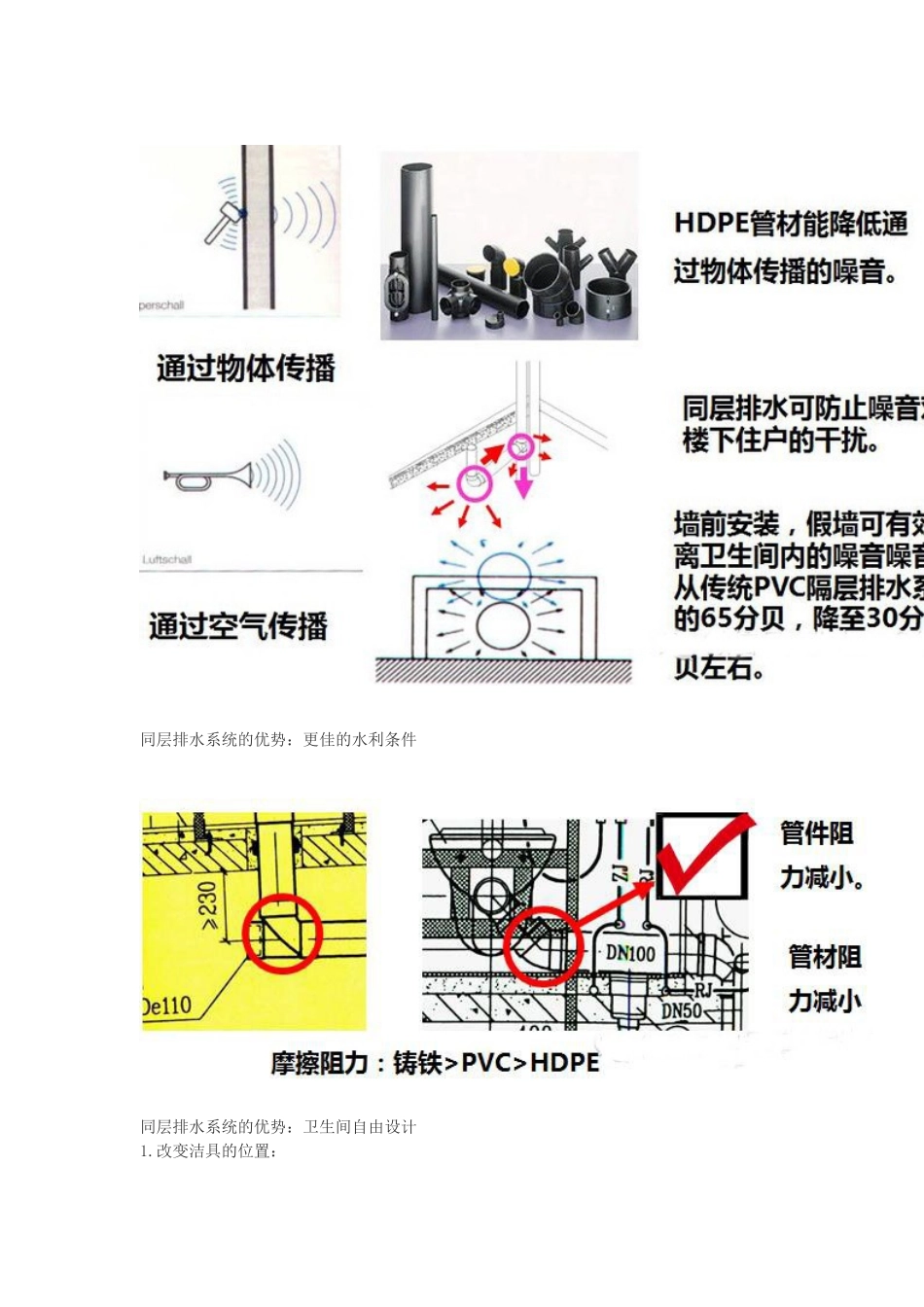

万科同层排水系统示意图关于同层排水万科作为国内最大的房地产企业，始终走在设计研发的最前列，当然，卫生间体系的研发也不例外，今日就分享万科消除卫生间四大难题的『同层排水技术标准』万科同层排水系统示意图 万科同层排水的优越性同层排水系统的优势：保护建筑结构。卫生器具支管均在本层连接，不会破坏任何建筑结构同层排水系统的优势：低噪音 同层排水系统的优势：更佳的水利条件 同层排水系统的优势：卫生间自由设计 1.改变洁具的位置：同层排水卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间，真正实现我的马桶位置我做主 2.避开了上下楼层卫生间必须对齐的尴尬：在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。因为不需要在地上重新打孔，或在墙上另外开槽，同层排水系统能轻松满足这一要求。3.节约空间：同层排水支管是在同一层内完成的，所以住户卫生间的空间变大，还节约吊顶的麻烦和费用。万科卫生间同层排水技术标准第一部分：总 则1.0.1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。1.0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。1.0.3 本标准主要参考标准、法律规范、图集如下：建筑给水排水设计法律规范建筑给水排水及采暖工程施工质量验收法律规范建筑排水硬聚氯乙稀管道工程技术规程排水系统水封保护设计规程节水型生活用水器具住宅厨、卫排水管道安装住宅卫生间建筑排水用硬聚氯乙稀（PVC－U）管道安装1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准法律规范的规定。1.0.5 本标准的修订权、解释权归集团创新讨论部。第二部分： 术语2.0.1 同层排水：是指卫生器具排水管不穿楼板，而排水横支管在本层与排水立管连接的管道布置方式。2.0.2 降板式同层排水：是同层排水的一种常用做法，卫生间楼板降板 350mm，排水横支管布设在降板中的一种管道布置方式。 图 2.0.2 降板式同层排水做法示意2.0.3 生活污水：居民日常生活中排出的粪便污水。2.0...
