三十研究所安装施工组织设计(陪3)

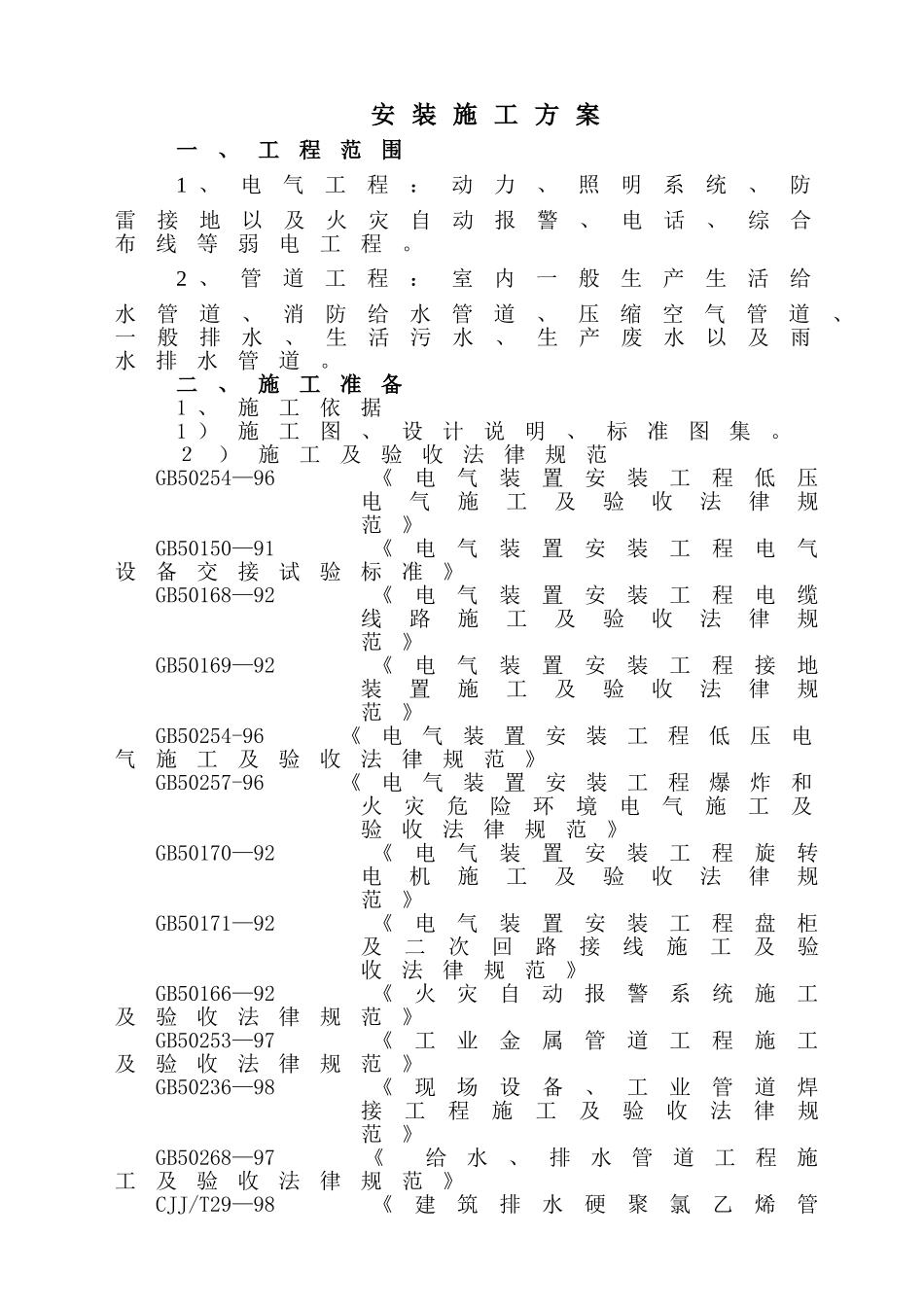

安 装 施 工 方 案一、工程范围1 、电气工程：动力、照明系统、防雷接地以及火灾自动报警、电话、综合布线等弱电工程。2 、管道工程：室内一般生产生活给水管道、消防给水管道、压缩空气管道、一般排水、生活污水、生产废水以及雨水排水管道。二、施工准备1 、施工依据1 ）施工图、设计说明、标准图集。２）施工及验收法律规范GB50254—96 《电气装置安装工程低压电气施工及验收法律规范》GB50150—91 《电气装置安装工程电气设备交接试验标准》GB50168—92 《电气装置安装工程电缆线路施工及验收法律规范》GB50169—92 《电气装置安装工程接地装置施工及验收法律规范》GB50254-96 《电气装置安装工程低压电气施工及验收法律规范》GB50257-96 《电气装置安装工程爆炸和火灾危险环境电气施工及验收法律规范》GB50170—92 《电气装置安装工程旋转电机施工及验收法律规范》GB50171—92 《电气装置安装工程盘柜及二次回路接线施工及验收法律规范》GB50166—92 《火灾自动报警系统施工及验收法律规范》GB50253—97 《工业金属管道工程施工及验收法律规范》GB50236—98 《现场设备、工业管道焊接工程施工及验收法律规范》GB50268—97 《 给水、排水管道工程施工及验收法律规范》CJJ/T29—98 《建筑排水硬聚氯乙烯管道工程技术规程》全国通用《给水、排水标准图集》S1、S2、S3及其它有关标准图集3 ）质量检验评定标准GB50300-2001 《建筑工程施工质量验收统一标准》GB50303—2025 《建筑电气安装工程质量检验标准》GB50242-2025 《建筑给水排水及采暖工程施工质量验收法律规范》2 、劳动力需用计划根据该工程工期要求及安装工程工作内容，301#建筑安装施工拟定劳动力需用计划如下表：工 种 名称电 工管 工电 焊 工气 焊 工油 漆 工钳 工起 重 工人 数4236822213 、主要施工机具计划（见附表一）三、主要施工方法1 、电气安装工程1 ）系统简介：本工程强电包括动力、照明系统、防雷接地以及火灾自动报警、电话、综合布线等弱电工程；电源由变配电站用电缆引来。带电体为三相四线制配电系统，系统的接地形式采纳TN-S系统，PE线与N线严格分开，配电箱体与PE线可靠连接，配电方式采纳树干式、放射式相结合的混合配电方式。除配电柜落地安装外，其余电力、照明配电箱明装或暗装，底边距地1.5m；开关底边距地１.3m ，暗装；普通插座、柜式空调插座底边距地0.3m ，暗装；空调壁挂机插座底边距地1.8m ，暗装；电...
