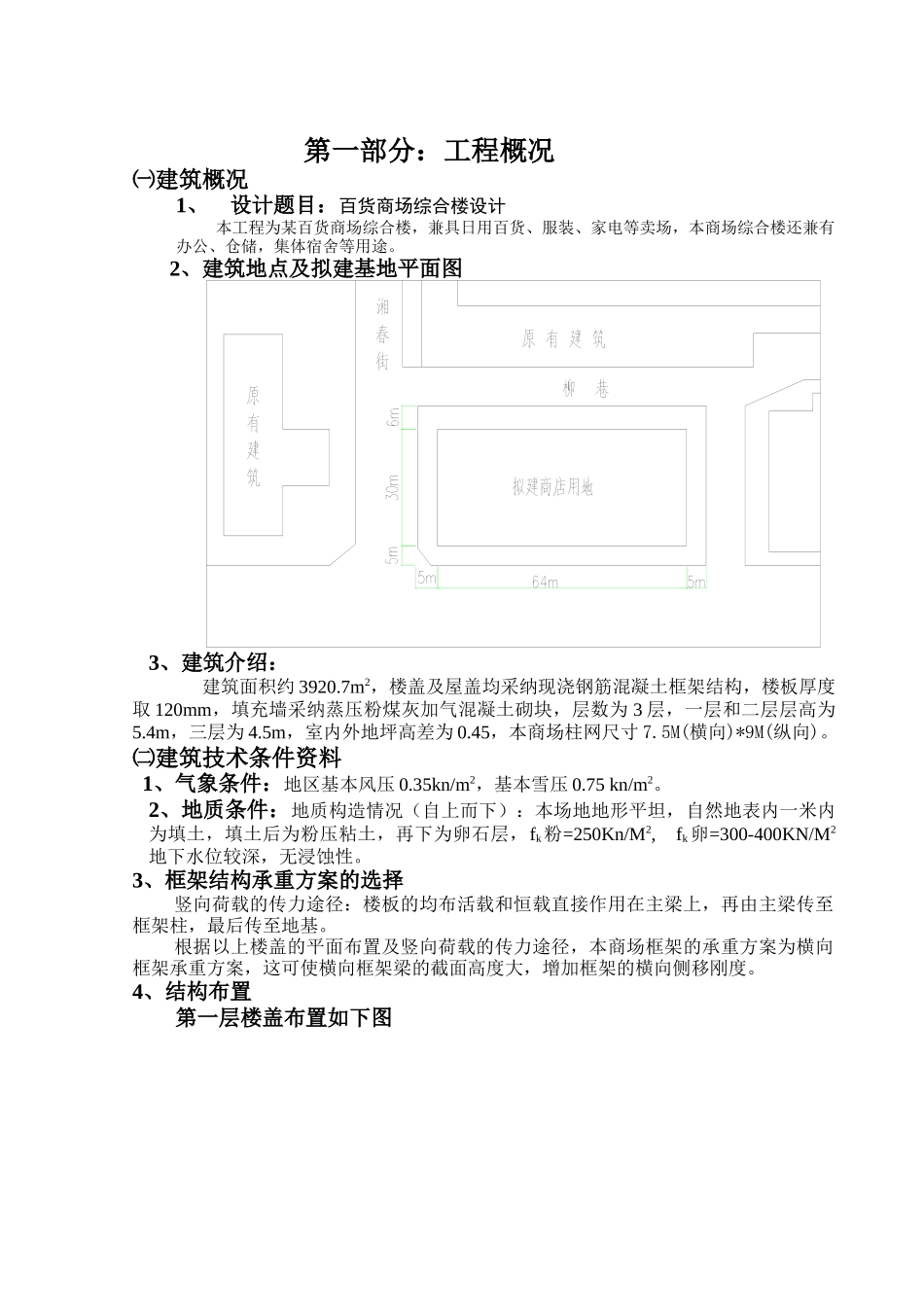

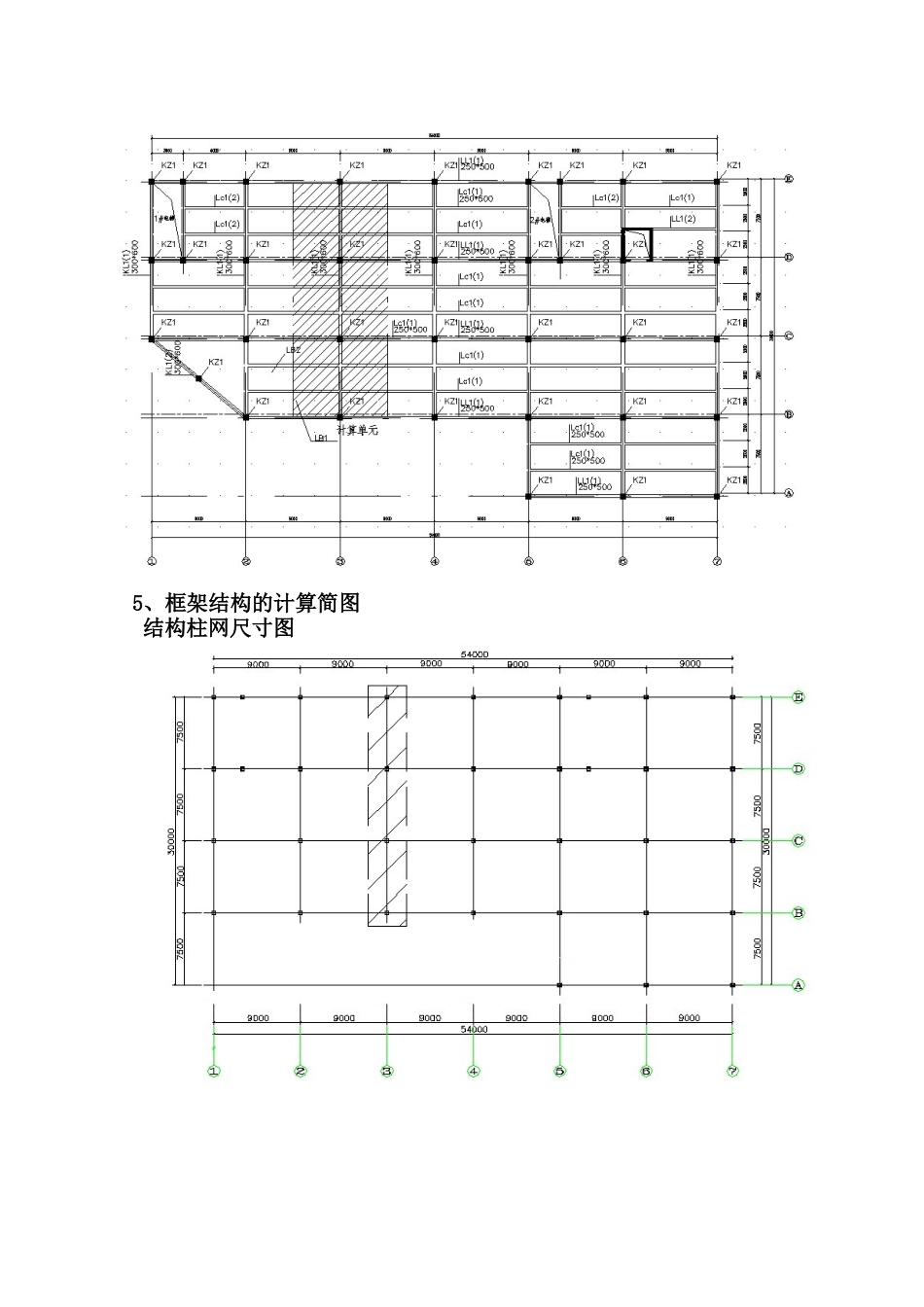

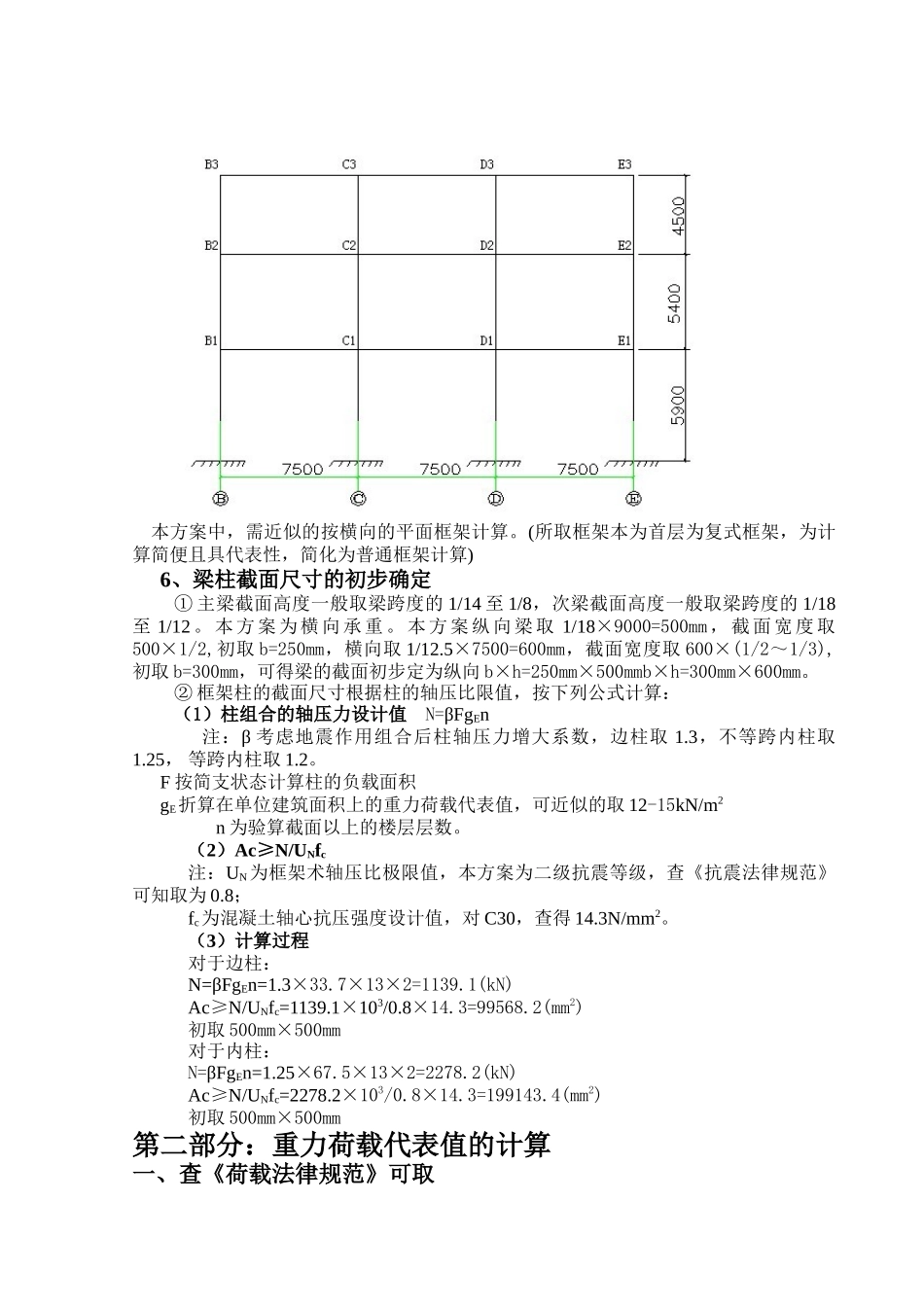

第一部分：工程概况㈠建筑概况1、设计题目：百货商场综合楼设计本工程为某百货商场综合楼，兼具日用百货、服装、家电等卖场，本商场综合楼还兼有办公、仓储，集体宿舍等用途。 2、建筑地点及拟建基地平面图 3、建筑介绍：建筑面积约 3920.7m2，楼盖及屋盖均采纳现浇钢筋混凝土框架结构，楼板厚度取 120mm，填充墙采纳蒸压粉煤灰加气混凝土砌块，层数为 3 层，一层和二层层高为5.4m，三层为 4.5m，室内外地坪高差为 0.45，本商场柱网尺寸 7.5M(横向)*9M(纵向)。㈡建筑技术条件资料 1、气象条件：地区基本风压 0.35kn/m2，基本雪压 0.75 kn/m2。2、地质条件：地质构造情况（自上而下）：本场地地形平坦，自然地表内一米内为填土，填土后为粉压粘土，再下为卵石层，fk粉=250Kn/M2, fk卵=300-400KN/M2地下水位较深，无浸蚀性。3、框架结构承重方案的选择 竖向荷载的传力途径：楼板的均布活载和恒载直接作用在主梁上，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本商场框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。4、结构布置第一层楼盖布置如下图5、框架结构的计算简图结构柱网尺寸图本方案中，需近似的按横向的平面框架计算。(所取框架本为首层为复式框架，为计算简便且具代表性，简化为普通框架计算)6、梁柱截面尺寸的初步确定① 主梁截面高度一般取梁跨度的 1/14 至 1/8，次梁截面高度一般取梁跨度的 1/18至 1/12 。本方案为横向承重。本方案纵向梁取 1/18×9000=500mm ，截面宽度取500×1/2,初取 b=250mm，横向取 1/12.5×7500=600mm，截面宽度取 600×(1/2～1/3), 初取 b=300mm，可得梁的截面初步定为纵向 b×h=250mm×500mmb×h=300mm×600mm。② 框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：（1）柱组合的轴压力设计值 N=βFgEn注：β 考虑地震作用组合后柱轴压力增大系数，边柱取 1.3，不等跨内柱取1.25， 等跨内柱取 1.2。 F 按简支状态计算柱的负载面积 gE折算在单位建筑面积上的重力荷载代表值，可近似的取 12-15kN/m2n 为验算截面以上的楼层层数。（2）Ac≥N/UNfc注：UN为框架术轴压比极限值，本方案为二级抗震等级，查《抗震法律规范》可知取为 0.8；fc为混凝土轴心抗压强度设计值，对 C30，查得 14.3N/mm2。（3）计算过程对于边柱：N=βFgEn=1.3×33.7×13×2=1139.1(kN)Ac≥N/UNfc=1139.1...
