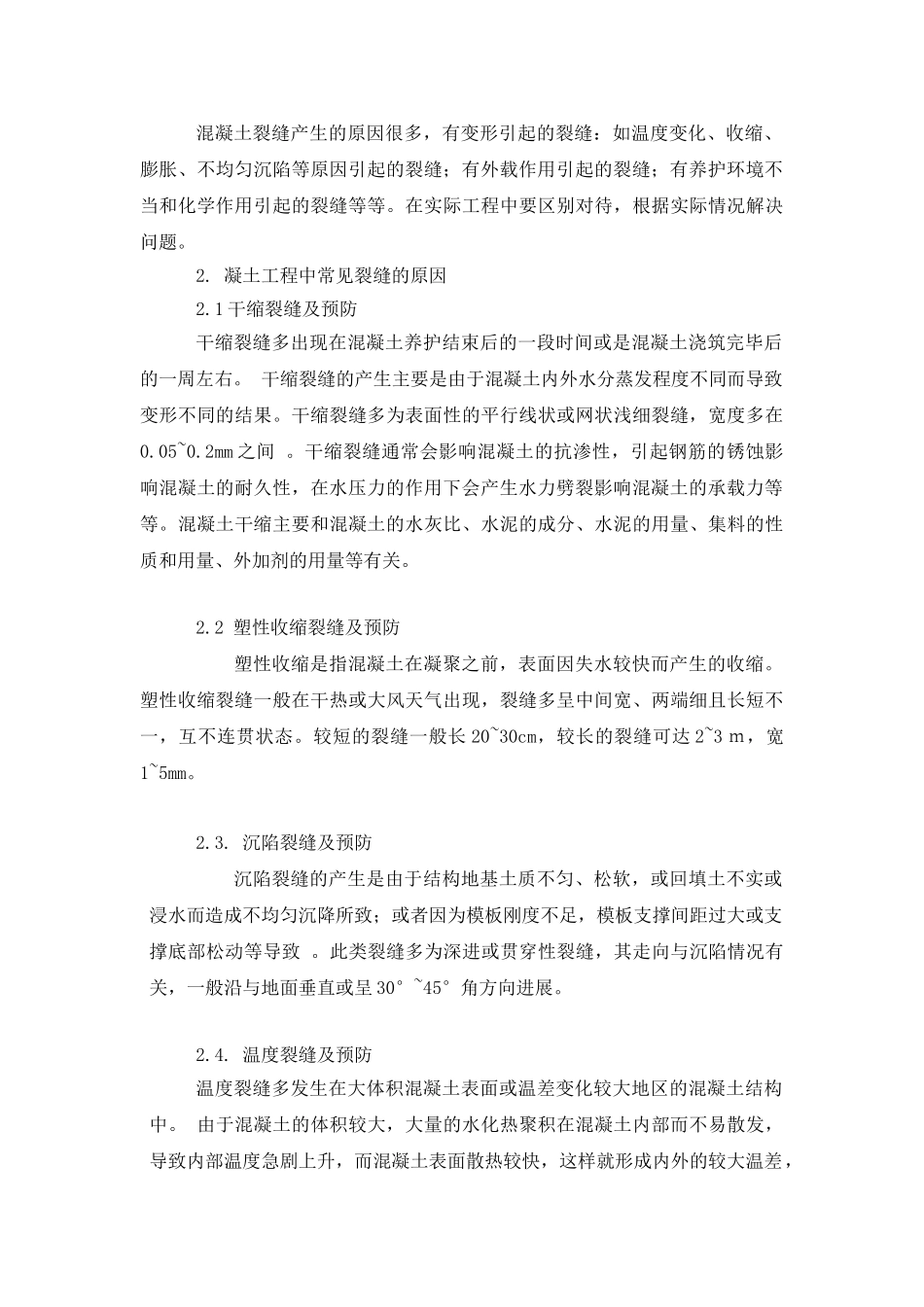

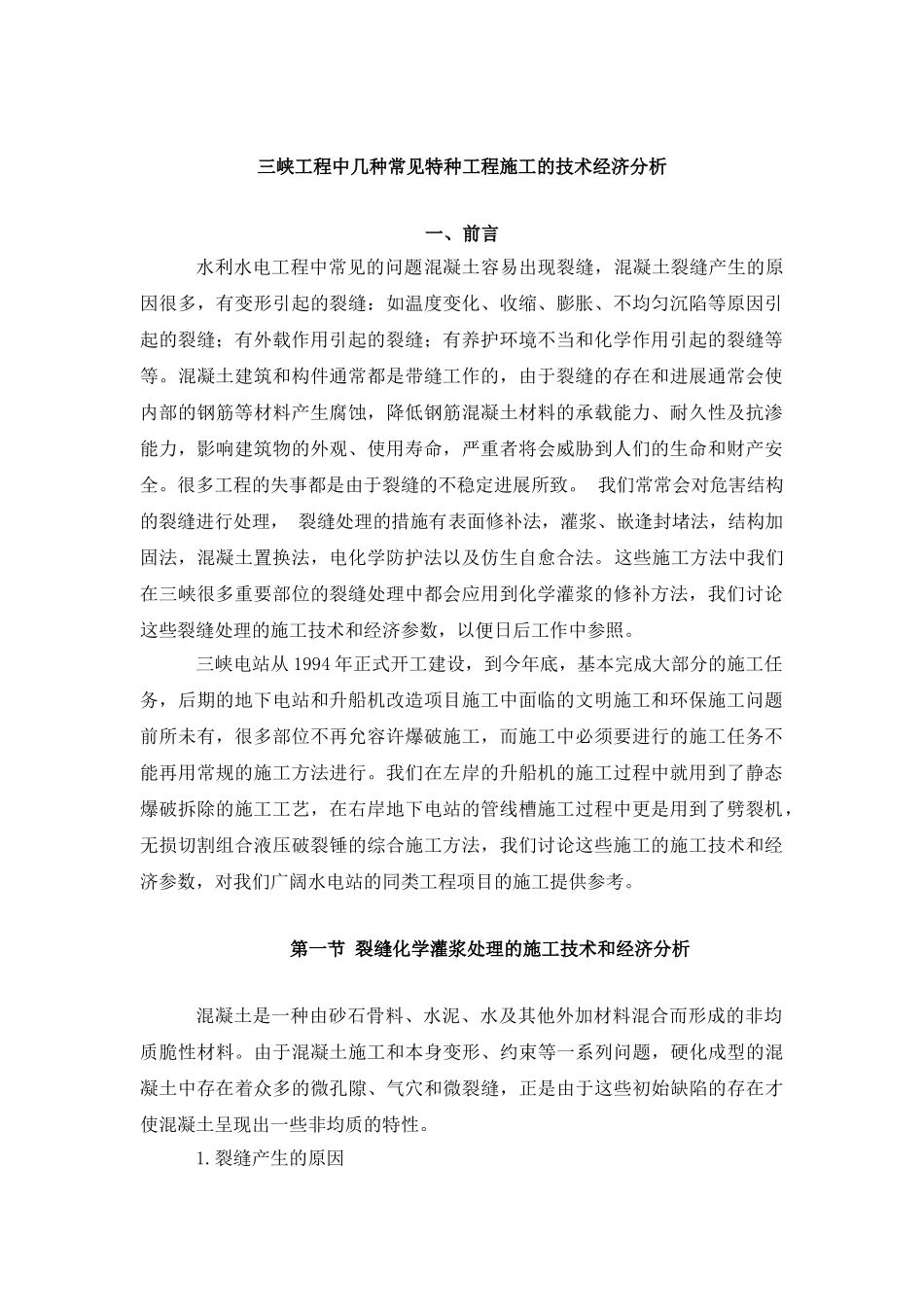

三峡工程中几种常见特种工程施工的技术经济分析一、前言水利水电工程中常见的问题混凝土容易出现裂缝，混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和进展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全。很多工程的失事都是由于裂缝的不稳定进展所致。 我们常常会对危害结构的裂缝进行处理， 裂缝处理的措施有表面修补法，灌浆、嵌逢封堵法，结构加固法，混凝土置换法，电化学防护法以及仿生自愈合法。这些施工方法中我们在三峡很多重要部位的裂缝处理中都会应用到化学灌浆的修补方法，我们讨论这些裂缝处理的施工技术和经济参数，以便日后工作中参照。三峡电站从 1994 年正式开工建设，到今年底，基本完成大部分的施工任务，后期的地下电站和升船机改造项目施工中面临的文明施工和环保施工问题前所未有，很多部位不再允容许爆破施工，而施工中必须要进行的施工任务不能再用常规的施工方法进行。我们在左岸的升船机的施工过程中就用到了静态爆破拆除的施工工艺，在右岸地下电站的管线槽施工过程中更是用到了劈裂机，无损切割组合液压破裂锤的综合施工方法，我们讨论这些施工的施工技术和经济参数，对我们广阔水电站的同类工程项目的施工提供参考。第一节 裂缝化学灌浆处理的施工技术和经济分析混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。 1.裂缝产生的原因混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。2. 凝土工程中常见裂缝的原因2.1 干缩裂缝及预防干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。 干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2...
