三环线工程匝道桥钻孔灌注桩基础施工方案

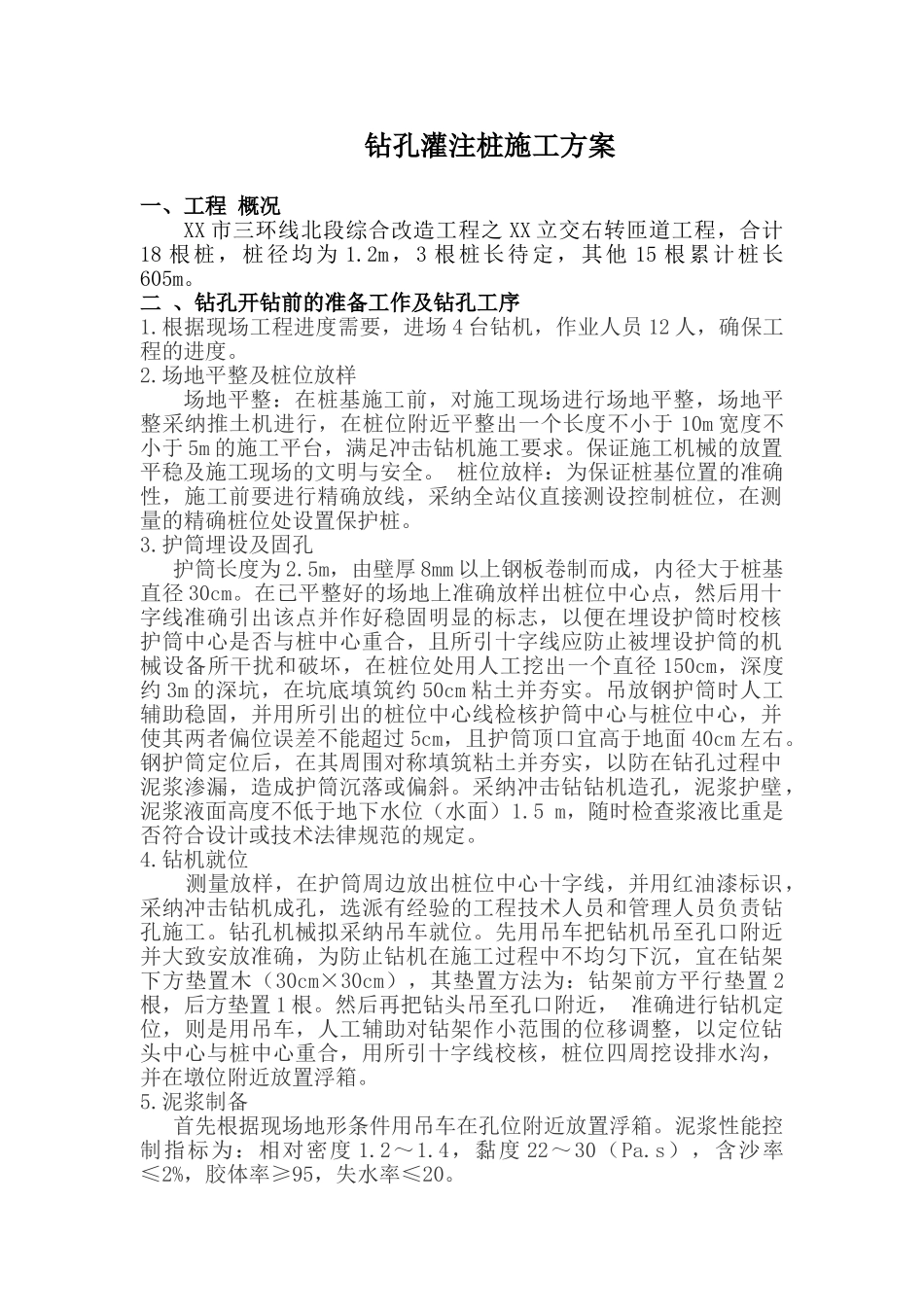

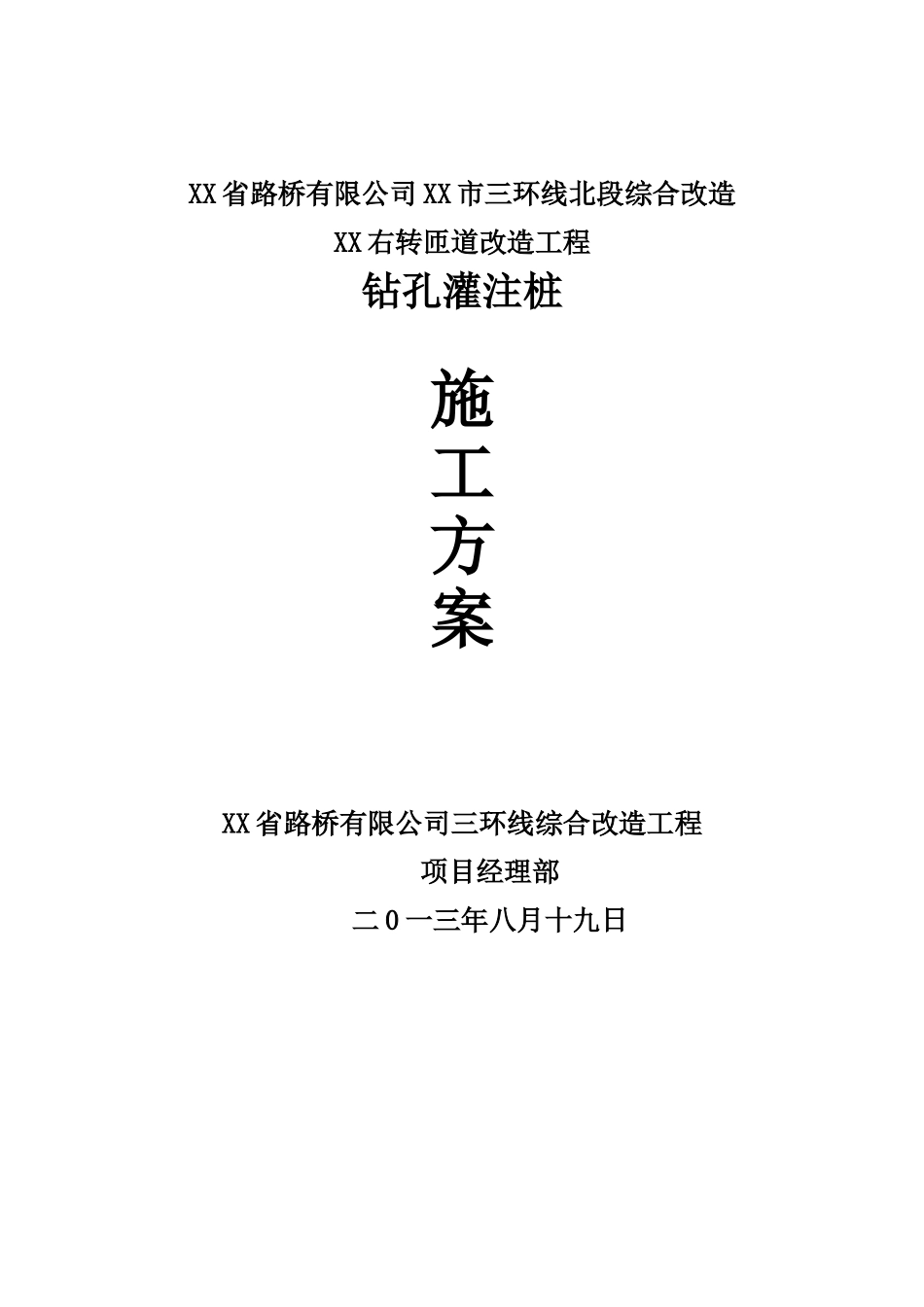

XX 省路桥有限公司 XX 市三环线北段综合改造XX 右转匝道改造工程钻孔灌注桩施工方案XX 省路桥有限公司三环线综合改造工程项目经理部二 0 一三年八月十九日钻孔灌注桩施工方案一、工程 概况XX 市三环线北段综合改造工程之 XX 立交右转匝道工程，合计18 根桩，桩径均为 1.2m，3 根桩长待定，其他 15 根累计桩长605m。 二 、钻孔开钻前的准备工作及钻孔工序1.根据现场工程进度需要，进场 4 台钻机，作业人员 12 人，确保工程的进度。2.场地平整及桩位放样场地平整：在桩基施工前，对施工现场进行场地平整，场地平整采纳推土机进行，在桩位附近平整出一个长度不小于 10m 宽度不小于 5m 的施工平台，满足冲击钻机施工要求。保证施工机械的放置平稳及施工现场的文明与安全。 桩位放样：为保证桩基位置的准确性，施工前要进行精确放线，采纳全站仪直接测设控制桩位，在测量的精确桩位处设置保护桩。3.护筒埋设及固孔 护筒长度为 2.5m，由壁厚 8mm 以上钢板卷制而成，内径大于桩基直径 30cm。在已平整好的场地上准确放样出桩位中心点，然后用十字线准确引出该点并作好稳固明显的标志，以便在埋设护筒时校核护筒中心是否与桩中心重合，且所引十字线应防止被埋设护筒的机械设备所干扰和破坏，在桩位处用人工挖出一个直径 150cm，深度约 3m 的深坑，在坑底填筑约 50cm 粘土并夯实。吊放钢护筒时人工辅助稳固，并用所引出的桩位中心线检核护筒中心与桩位中心，并使其两者偏位误差不能超过 5cm，且护筒顶口宜高于地面 40cm 左右。钢护筒定位后，在其周围对称填筑粘土并夯实，以防在钻孔过程中泥浆渗漏，造成护筒沉落或偏斜。采纳冲击钻钻机造孔，泥浆护壁，泥浆液面高度不低于地下水位（水面）1.5 m，随时检查浆液比重是否符合设计或技术法律规范的规定。4.钻机就位 测量放样，在护筒周边放出桩位中心十字线，并用红油漆标识，采纳冲击钻机成孔，选派有经验的工程技术人员和管理人员负责钻孔施工。钻孔机械拟采纳吊车就位。先用吊车把钻机吊至孔口附近并大致安放准确，为防止钻机在施工过程中不均匀下沉，宜在钻架下方垫置木（30cm×30cm），其垫置方法为：钻架前方平行垫置 2根，后方垫置 1 根。然后再把钻头吊至孔口附近， 准确进行钻机定位，则是用吊车，人工辅助对钻架作小范围的位移调整，以定位钻头中心与桩中心重合，用所引十字线校核，桩位四周挖设排水沟，并在墩位附近放置浮箱。5.泥浆制备 首先根据现...
