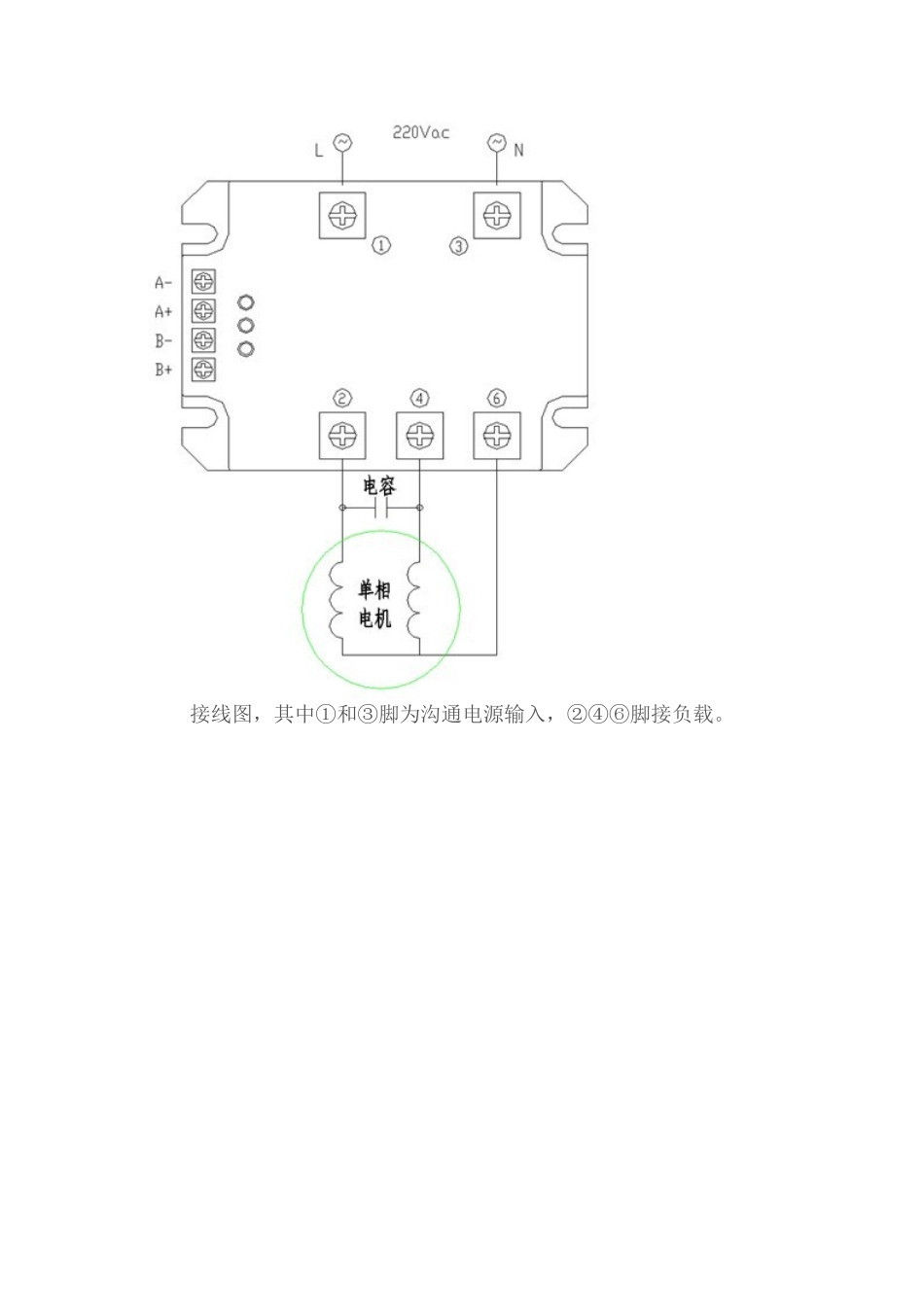

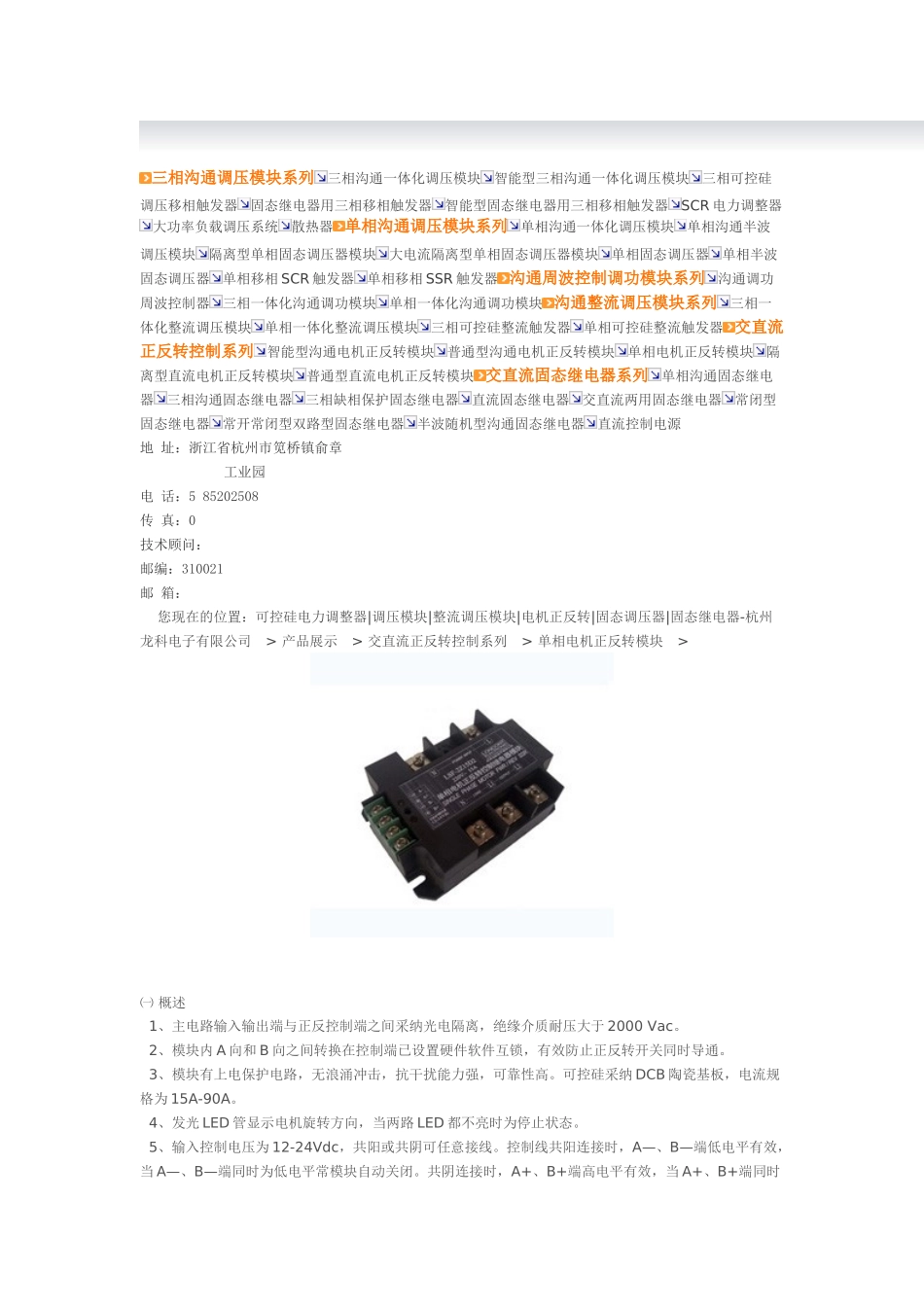

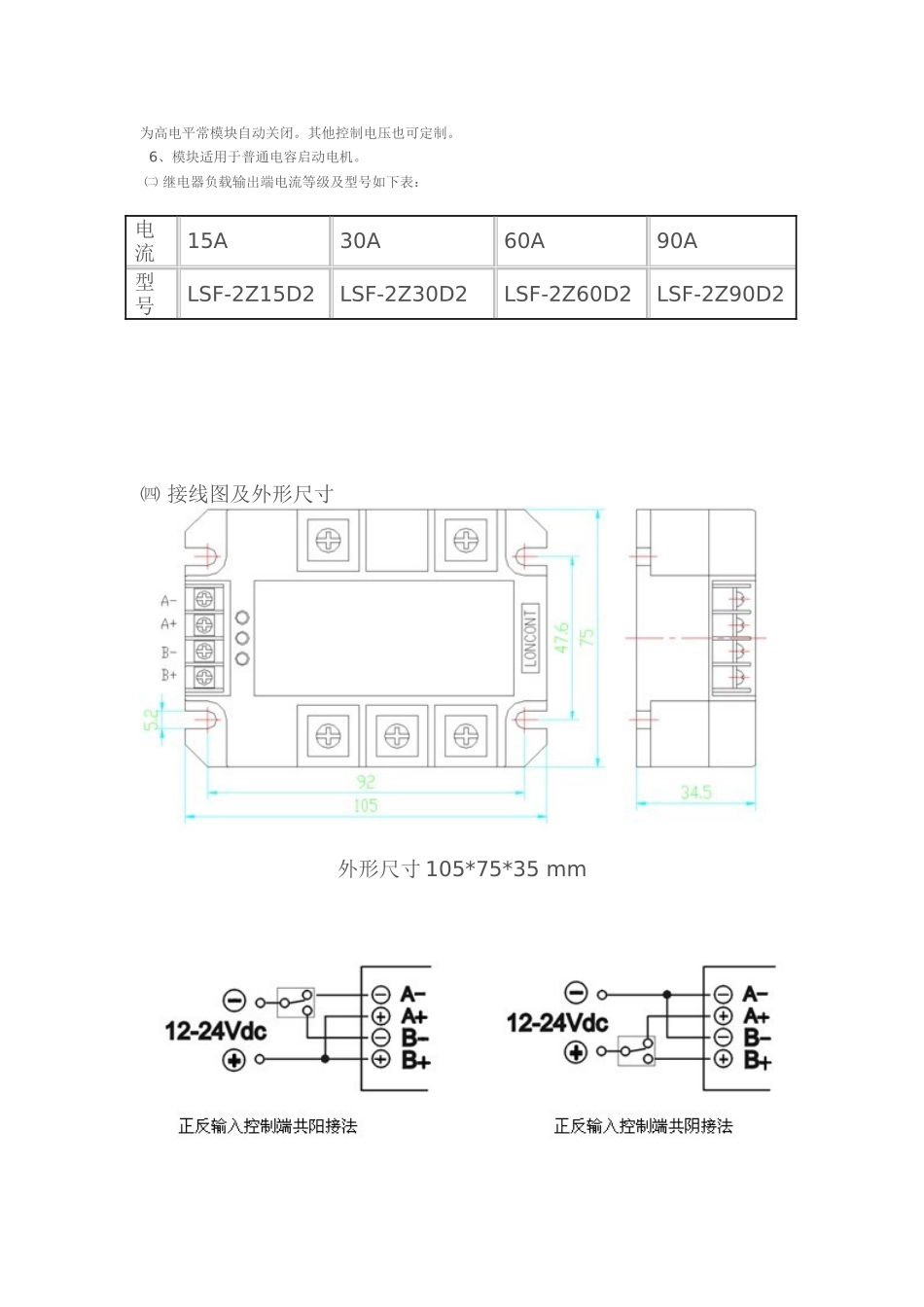

三相沟通调压模块系列三相沟通一体化调压模块智能型三相沟通一体化调压模块三相可控硅调压移相触发器固态继电器用三相移相触发器智能型固态继电器用三相移相触发器SCR 电力调整器大功率负载调压系统散热器 单相沟通调压模块系列单相沟通一体化调压模块单相沟通半波调压模块隔离型单相固态调压器模块大电流隔离型单相固态调压器模块单相固态调压器单相半波固态调压器单相移相 SCR 触发器单相移相 SSR 触发器 沟通周波控制调功模块系列沟通调功周波控制器三相一体化沟通调功模块单相一体化沟通调功模块 沟通整流调压模块系列三相一体化整流调压模块单相一体化整流调压模块三相可控硅整流触发器单相可控硅整流触发器 交直流正反转控制系列智能型沟通电机正反转模块普通型沟通电机正反转模块单相电机正反转模块隔离型直流电机正反转模块普通型直流电机正反转模块 交直流固态继电器系列单相沟通固态继电器三相沟通固态继电器三相缺相保护固态继电器直流固态继电器交直流两用固态继电器常闭型固态继电器常开常闭型双路型固态继电器半波随机型沟通固态继电器直流控制电源地 址：浙江省杭州市笕桥镇俞章 工业园 电 话：5 85202508传 真：0技术顾问：邮编：310021邮 箱： 您现在的位置：可控硅电力调整器|调压模块|整流调压模块|电机正反转|固态调压器|固态继电器-杭州龙科电子有限公司 > 产品展示 > 交直流正反转控制系列 > 单相电机正反转模块 >㈠ 概述 1、主电路输入输出端与正反控制端之间采纳光电隔离，绝缘介质耐压大于 2000 Vac。 2、模块内 A 向和 B 向之间转换在控制端已设置硬件软件互锁，有效防止正反转开关同时导通。 3、模块有上电保护电路，无浪涌冲击，抗干扰能力强，可靠性高。可控硅采纳 DCB 陶瓷基板，电流规格为 15A-90A。 4、发光 LED 管显示电机旋转方向，当两路 LED 都不亮时为停止状态。 5、输入控制电压为 12-24Vdc，共阳或共阴可任意接线。控制线共阳连接时，A—、B—端低电平有效，当 A—、B—端同时为低电平常模块自动关闭。共阴连接时，A+、B+端高电平有效，当 A+、B+端同时为高电平常模块自动关闭。其他控制电压也可定制。 6、模块适用于普通电容启动电机。 ㈡ 继电器负载输出端电流等级及型号如下表：电流15A30A60A90A型号LSF-2Z15D2LSF-2Z30D2LSF-2Z60D2LSF-2Z90D2 ㈣ 接线图及外形尺寸外形尺寸 105*75*35 mm接线图，其中①和③脚为沟通电源输入，②④⑥脚接负载。
