三级公路工程监理规划

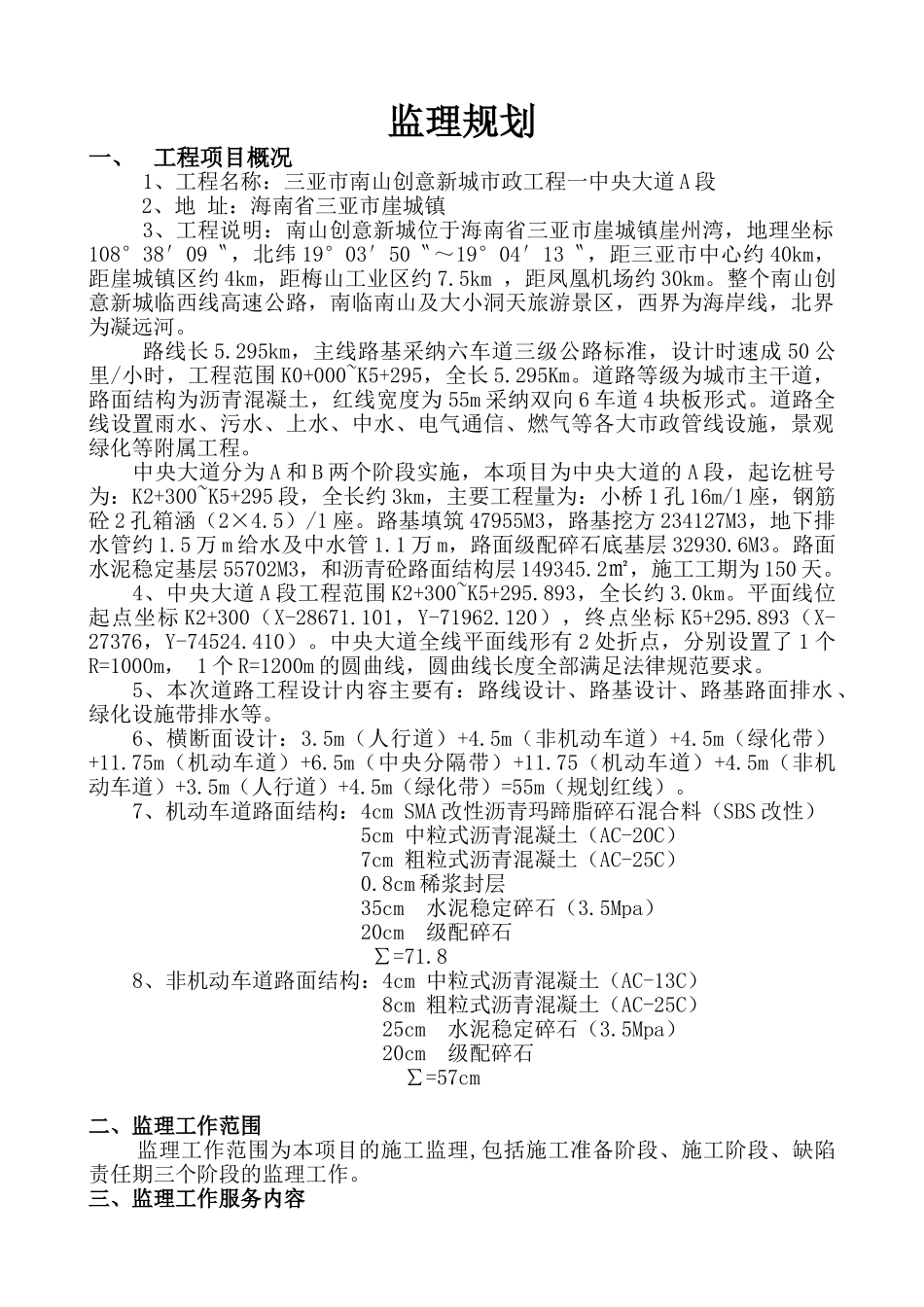

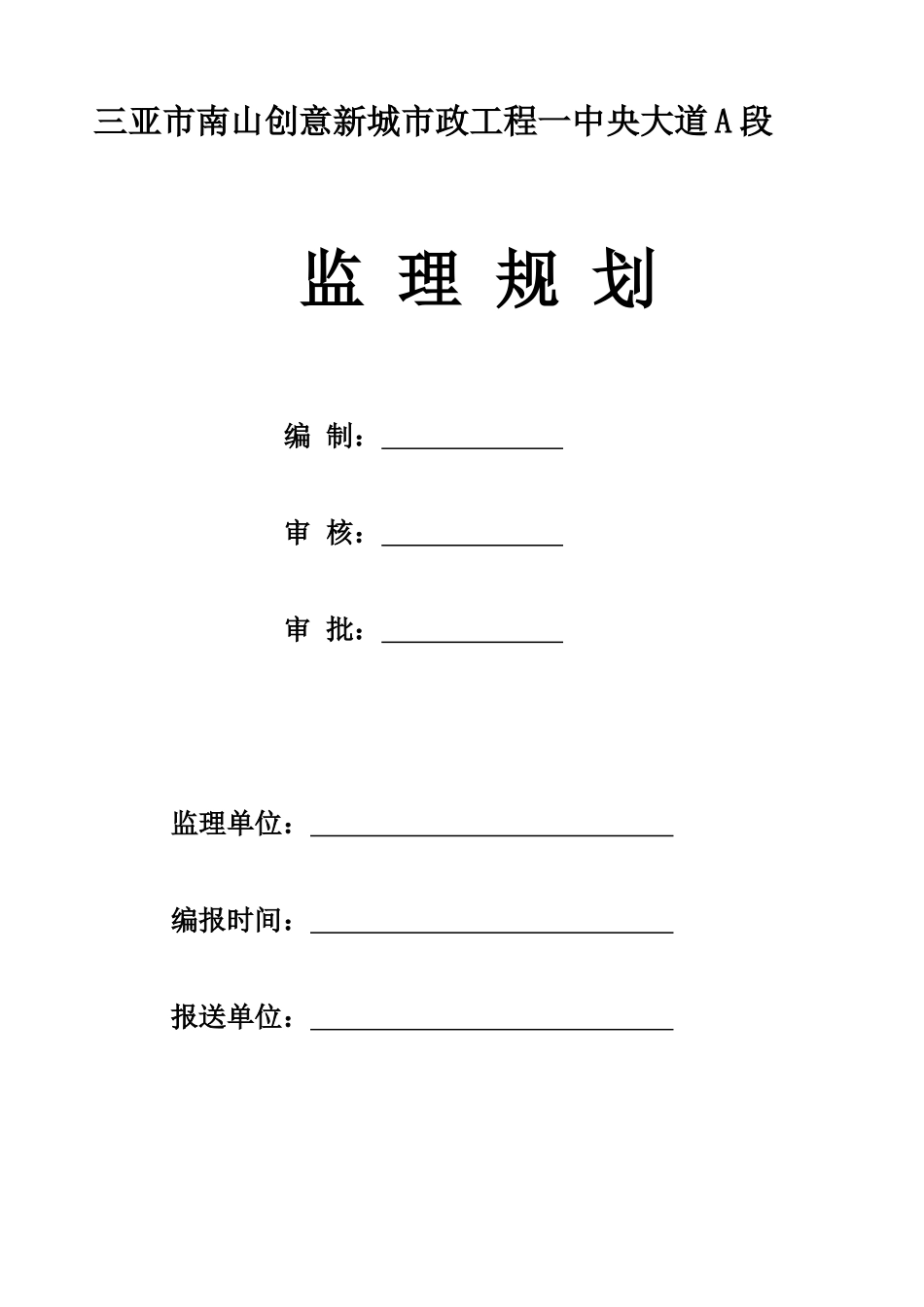

三亚市南山创意新城市政工程一中央大道 A 段 监 理 规 划编 制： 审 核： 审 批： 监理单位： 编报时间： 报送单位： 监理规划一、 工程项目概况 1、工程名称：三亚市南山创意新城市政工程一中央大道 A 段 2、地 址：海南省三亚市崖城镇 3、工程说明：南山创意新城位于海南省三亚市崖城镇崖州湾，地理坐标108°38′09〝，北纬 19°03′50〝～19°04′13〝，距三亚市中心约 40km，距崖城镇区约 4km，距梅山工业区约 7.5km ，距凤凰机场约 30km。整个南山创意新城临西线高速公路，南临南山及大小洞天旅游景区，西界为海岸线，北界为凝远河。路线长 5.295km，主线路基采纳六车道三级公路标准，设计时速成 50 公里/小时，工程范围 K0+000~K5+295，全长 5.295Km。道路等级为城市主干道，路面结构为沥青混凝土，红线宽度为 55m 采纳双向 6 车道 4 块板形式。道路全线设置雨水、污水、上水、中水、电气通信、燃气等各大市政管线设施，景观绿化等附属工程。中央大道分为 A 和 B 两个阶段实施，本项目为中央大道的 A 段，起讫桩号为：K2+300~K5+295 段，全长约 3km，主要工程量为：小桥 1 孔 16m/1 座，钢筋砼 2 孔箱涵（2×4.5）/1 座。路基填筑 47955M3，路基挖方 234127M3，地下排水管约 1.5 万 m 给水及中水管 1.1 万 m，路面级配碎石底基层 32930.6M3。路面水泥稳定基层 55702M3，和沥青砼路面结构层 149345.2㎡，施工工期为 150 天。4、中央大道 A 段工程范围 K2+300~K5+295.893，全长约 3.0km。平面线位起点坐标 K2+300（X-28671.101，Y-71962.120），终点坐标 K5+295.893（X-27376，Y-74524.410）。中央大道全线平面线形有 2 处折点，分别设置了 1 个R=1000m， 1 个 R=1200m 的圆曲线，圆曲线长度全部满足法律规范要求。5、本次道路工程设计内容主要有：路线设计、路基设计、路基路面排水、绿化设施带排水等。6、横断面设计：3.5m（人行道）+4.5m（非机动车道）+4.5m（绿化带）+11.75m（机动车道）+6.5m（中央分隔带）+11.75（机动车道）+4.5m（非机动车道）+3.5m（人行道）+4.5m（绿化带）=55m（规划红线）。 7、机动车道路面结构：4cm SMA 改性沥青玛蹄脂碎石混合料（SBS 改性） 5cm 中粒式沥青混凝土（AC-20C） 7cm 粗粒式沥青混凝土（AC-25C） 0.8cm 稀浆封层 35cm 水泥稳定碎石（3.5Mpa） 20cm 级配碎石 ∑=71.88、非机动车道路面结构：4cm...
