三角形角钢屋架设计计算书

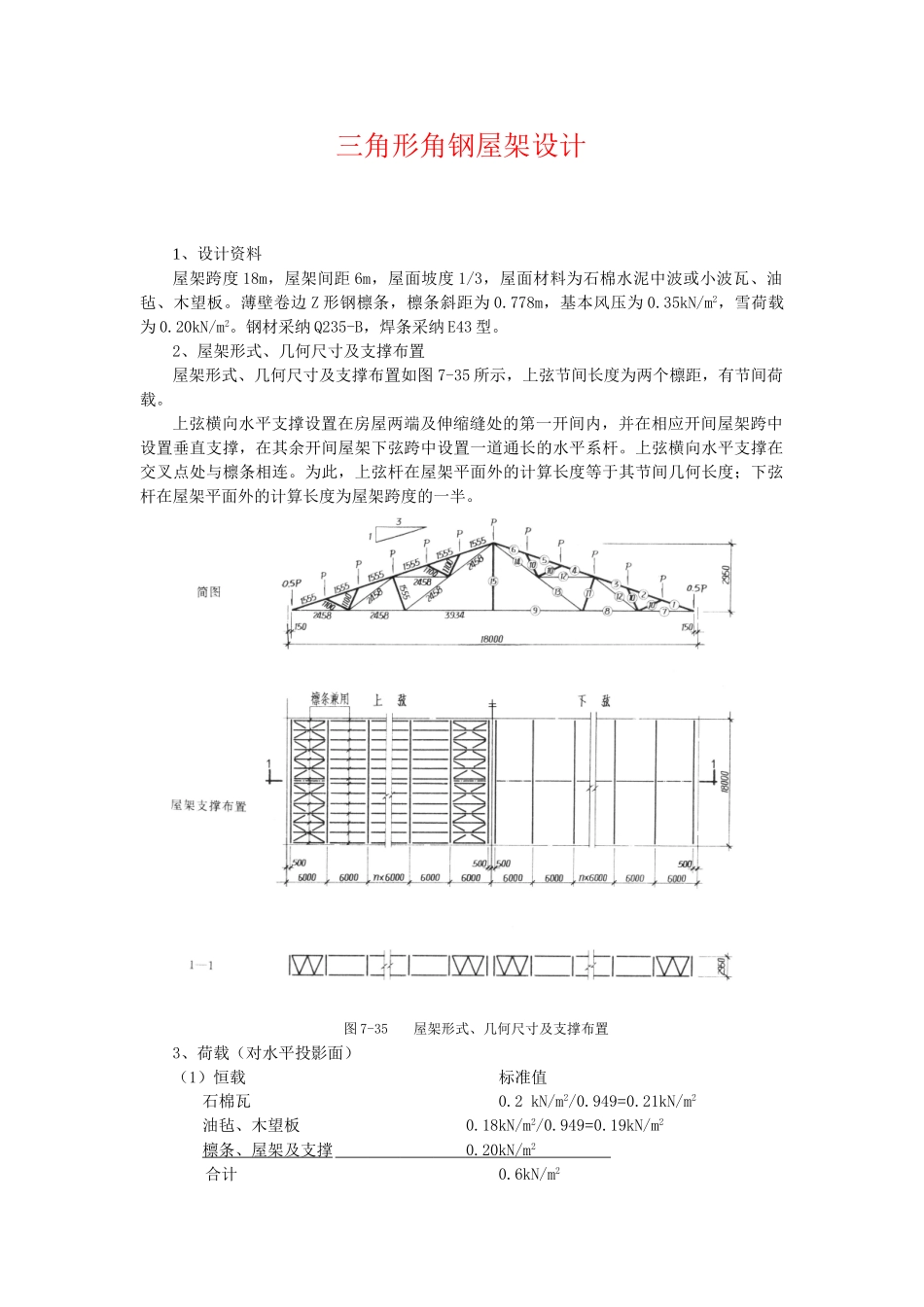

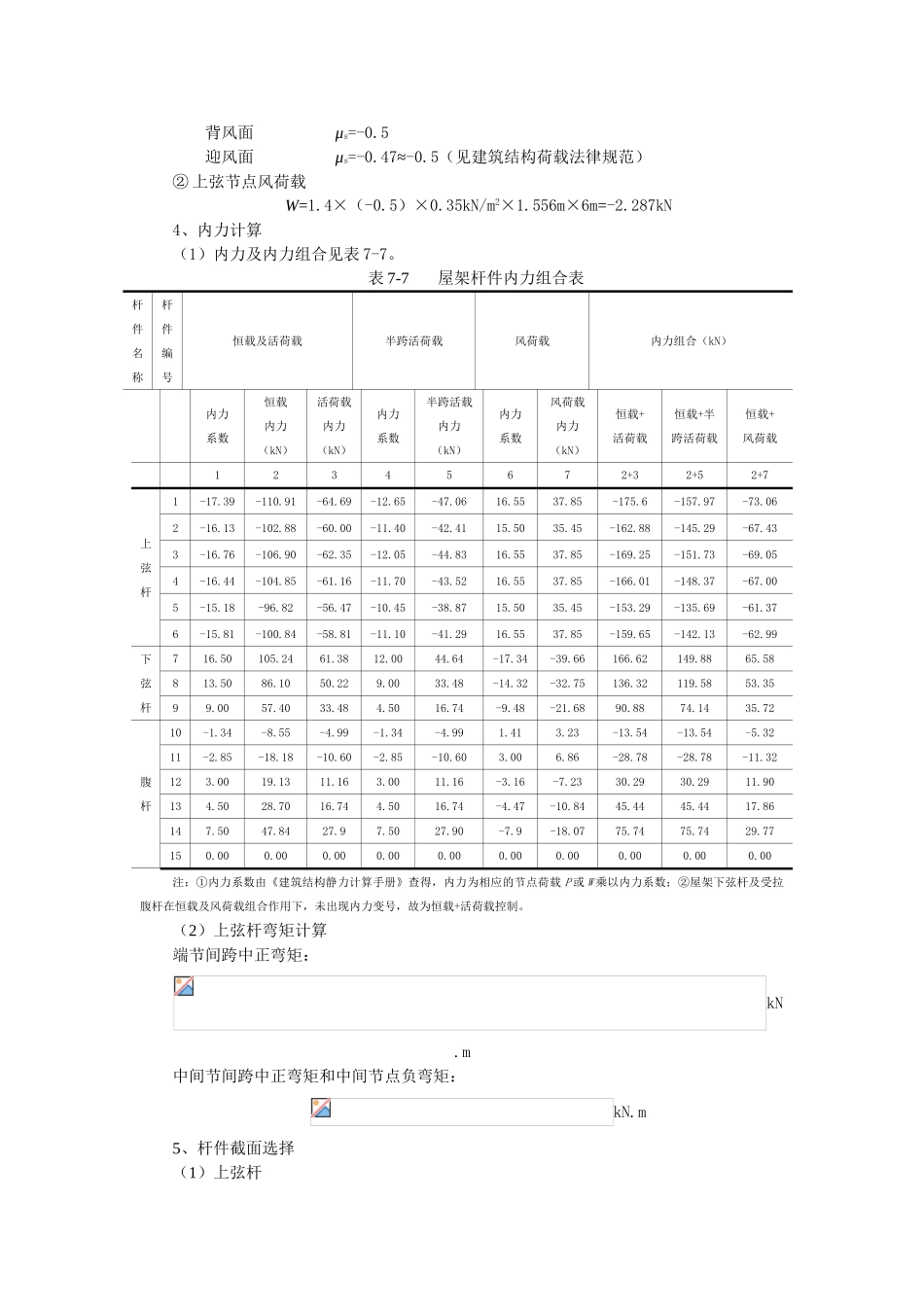

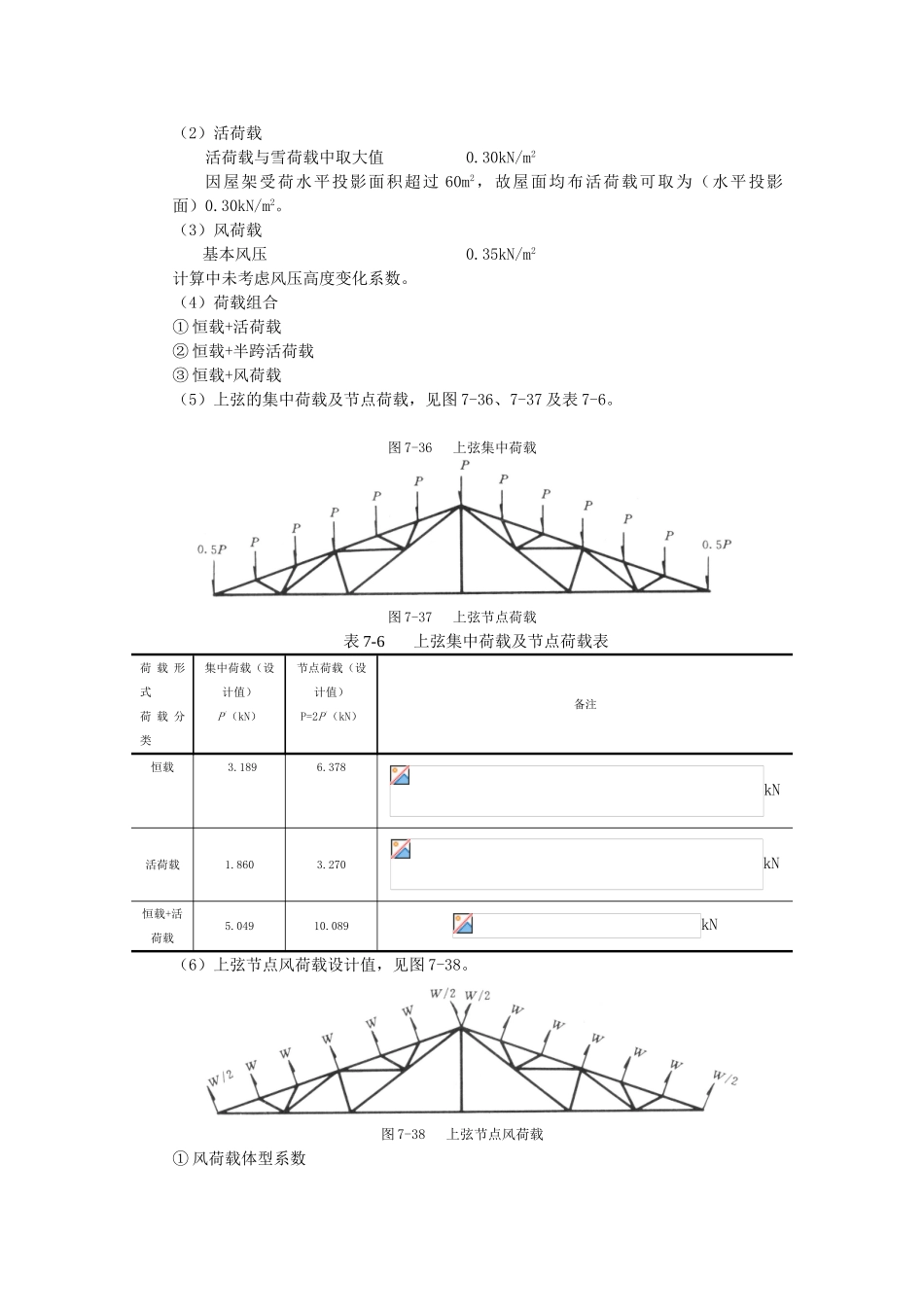

三角形角钢屋架设计1、设计资料屋架跨度 18m，屋架间距 6m，屋面坡度 1/3，屋面材料为石棉水泥中波或小波瓦、油毡、木望板。薄壁卷边 Z 形钢檩条，檩条斜距为 0.778m，基本风压为 0.35kN/m2，雪荷载为 0.20kN/m2。钢材采纳 Q235-B，焊条采纳 E43 型。2、屋架形式、几何尺寸及支撑布置屋架形式、几何尺寸及支撑布置如图 7-35 所示，上弦节间长度为两个檩距，有节间荷载。上弦横向水平支撑设置在房屋两端及伸缩缝处的第一开间内，并在相应开间屋架跨中设置垂直支撑，在其余开间屋架下弦跨中设置一道通长的水平系杆。上弦横向水平支撑在交叉点处与檩条相连。为此，上弦杆在屋架平面外的计算长度等于其节间几何长度；下弦杆在屋架平面外的计算长度为屋架跨度的一半。图 7-35屋架形式、几何尺寸及支撑布置3、荷载（对水平投影面）（1）恒载标准值石棉瓦0.2 kN/m2/0.949=0.21kN/m2油毡、木望板0.18kN/m2/0.949=0.19kN/m2檩条、屋架及支撑 0.20kN/m 2 合计0.6kN/m2（2）活荷载活荷载与雪荷载中取大值0.30kN/m2因屋架受荷水平投影面积超过 60m2，故屋面均布活荷载可取为（水平投影面）0.30kN/m2。（3）风荷载基本风压0.35kN/m2计算中未考虑风压高度变化系数。（4）荷载组合① 恒载+活荷载② 恒载+半跨活荷载③ 恒载+风荷载（5）上弦的集中荷载及节点荷载，见图 7-36、7-37 及表 7-6。图 7-36上弦集中荷载图 7-37上弦节点荷载表 7-6上弦集中荷载及节点荷载表荷 载 形式荷 载 分类集中荷载（设计值）P/（kN）节点荷载（设计值）P=2P/（kN）备注恒载 3.1896.378kN活荷载1.8603.270kN恒载+活荷载5.04910.089kN（6）上弦节点风荷载设计值，见图 7-38。图 7-38上弦节点风荷载① 风荷载体型系数背风面μs=-0.5迎风面μs=-0.47≈-0.5（见建筑结构荷载法律规范）② 上弦节点风荷载W=1.4×（-0.5）×0.35kN/m2×1.556m×6m=-2.287kN4、内力计算（1）内力及内力组合见表 7-7。表 7-7屋架杆件内力组合表杆件名称杆件编号恒载及活荷载半跨活荷载风荷载内力组合（kN）内力系数恒载内力（kN）活荷载内力（kN）内力系数半跨活载内力（kN）内力系数风荷载内力（kN）恒载+活荷载恒载+半跨活荷载恒载+风荷载12345672+32+52+7上弦杆1-17.39-110.91-64.69-12.65-47.0616.5537.85-175.6-157.97-73.062-16.13-102.88-60.00-11.40-42.4115.5035.45-162.88-145.29-67.433-16.76-106.90-62.35-12.05-44.8316.5537.85-169.25-151.73-69.054-16....
