下构模板、支架计算书

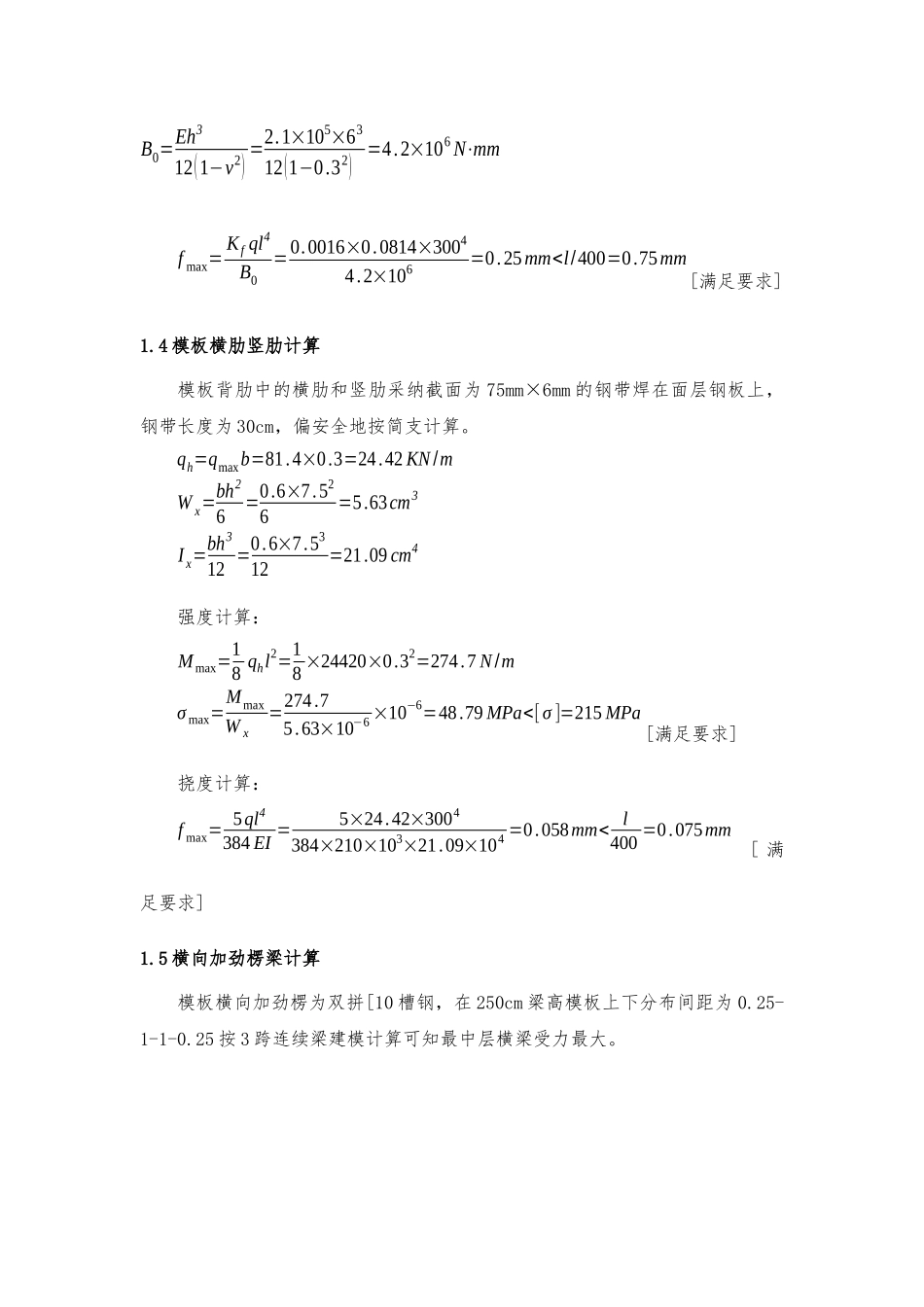

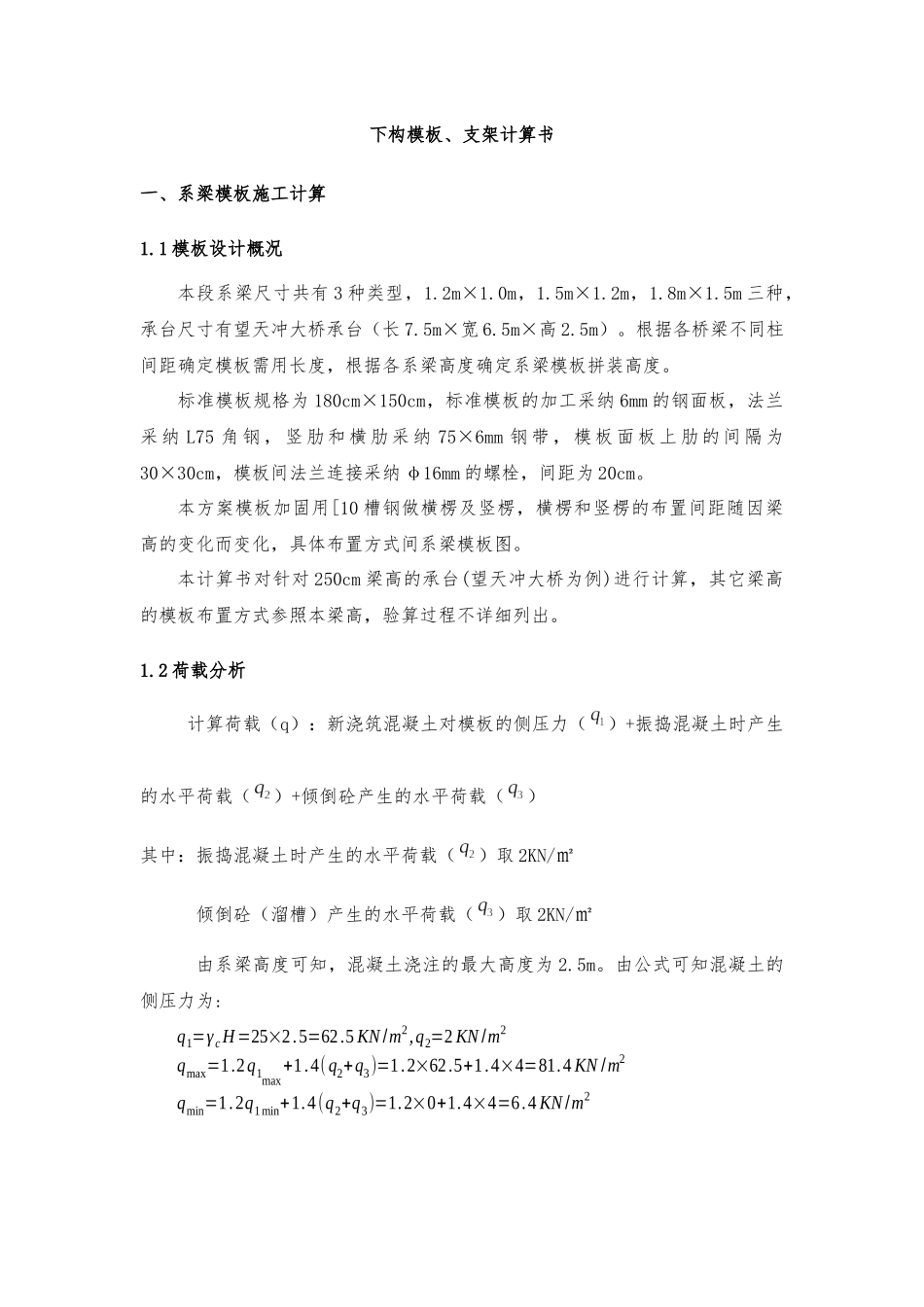

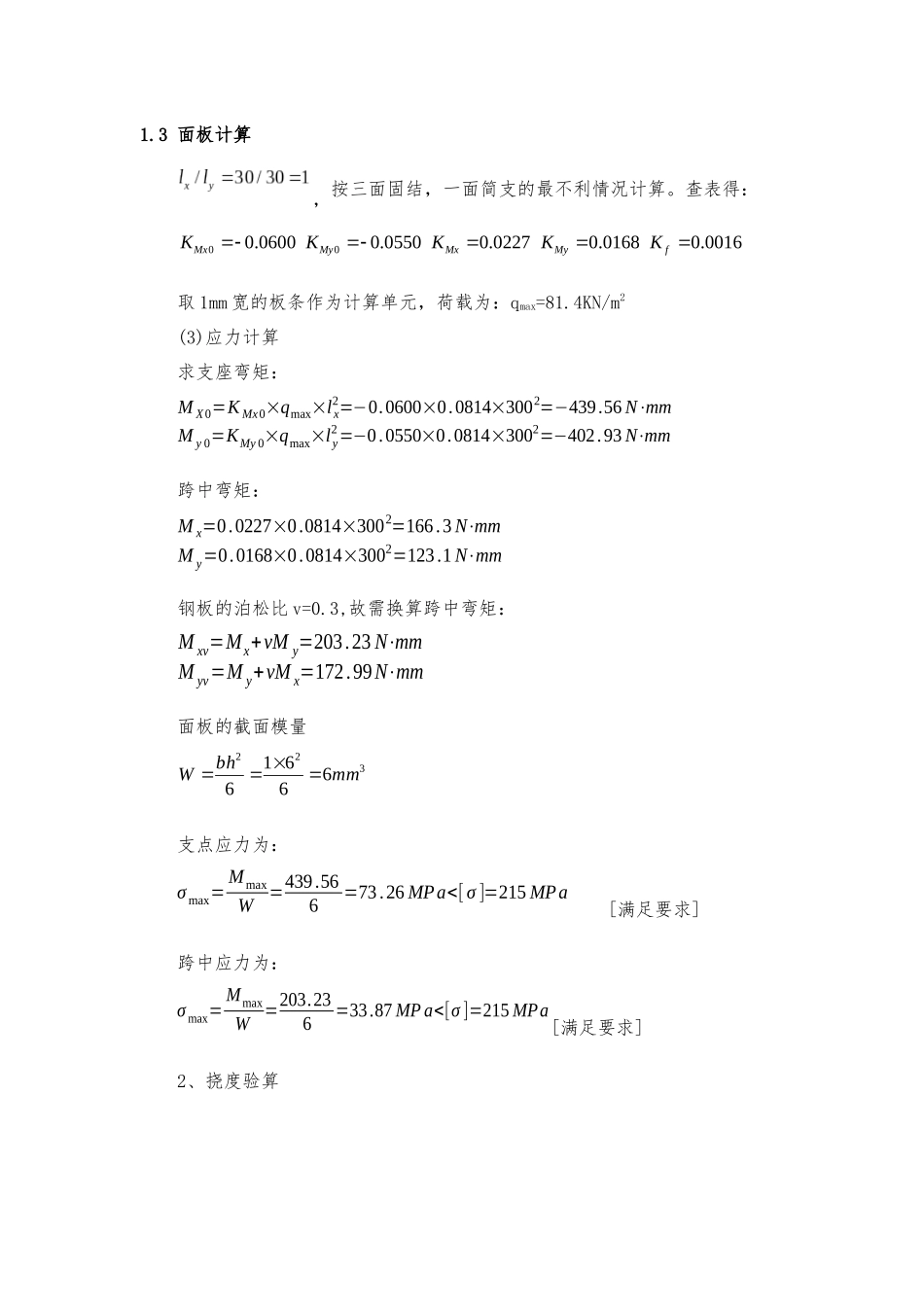

下构模板、支架计算书一、系梁模板施工计算1.1 模板设计概况本段系梁尺寸共有 3 种类型，1.2m×1.0m，1.5m×1.2m，1.8m×1.5m 三种，承台尺寸有望天冲大桥承台（长 7.5m×宽 6.5m×高 2.5m）。根据各桥梁不同柱间距确定模板需用长度，根据各系梁高度确定系梁模板拼装高度。标准模板规格为 180cm×150cm，标准模板的加工采纳 6mm 的钢面板，法兰采纳 L75 角钢，竖肋和横肋采纳 75×6mm 钢带，模板面板上肋的间隔为30×30cm，模板间法兰连接采纳 φ16mm 的螺栓，间距为 20cm。本方案模板加固用[10 槽钢做横楞及竖楞，横楞和竖楞的布置间距随因梁高的变化而变化，具体布置方式间系梁模板图。本计算书对针对 250cm 梁高的承台(望天冲大桥为例)进行计算，其它梁高的模板布置方式参照本梁高，验算过程不详细列出。1.2 荷载分析 计算荷载（q）：新浇筑混凝土对模板的侧压力（）+振捣混凝土时产生的水平荷载（）+倾倒砼产生的水平荷载（）其中：振捣混凝土时产生的水平荷载（）取 2KN/㎡ 倾倒砼（溜槽）产生的水平荷载（）取 2KN/㎡由系梁高度可知，混凝土浇注的最大高度为 2.5m。由公式可知混凝土的侧压力为: q1=γ cH=25×2.5=62.5 KN /m2,q2=2 KN /m2qmax=1.2q1max+1.4( q2+q3)=1.2×62.5+1.4×4=81.4 KN /m2qmin=1.2q1min+1.4(q2+q3)=1.2×0+1.4×4=6.4 KN /m21.3 面板计算，按三面固结，一面简支的最不利情况计算。查表得：000.0600 0.0550 0.0227 0.0168 0.0016MxMyMxMyfKKKKK取 1mm 宽的板条作为计算单元，荷载为：qmax=81.4KN/m2(3)应力计算求支座弯矩：M X0=K Mx0×qmax×lx2=−0.0600×0.0814×3002=−439.56 N⋅mmM y 0=KMy 0×qmax×ly2=−0.0550×0.0814×3002=−402.93 N⋅mm跨中弯矩：M x=0.0227×0.0814×3002=166.3 N⋅mmM y=0.0168×0.0814×3002=123.1 N⋅mm钢板的泊松比 v=0.3,故需换算跨中弯矩：M xv=Mx+vM y=203.23 N⋅mmM yv=M y+vM x=172.99N⋅mm面板的截面模量支点应力为：σ max=MmaxW=439.566=73.26 MPa<[ σ ]=215 MPa [满足要求]跨中应力为：σ max=MmaxW=203.236=33.87 MP a<[σ ]=215 MPa[满足要求]2、挠度验算32266616mmbhWB0=Eh312(1−v2)=2.1×105×6312(1−0.32)=4.2×106 N⋅mmf max= Kf ql4B0=0.0016×0.0814×30044.2×106=0.25mm
