不锈钢柱套的制作与安装工艺

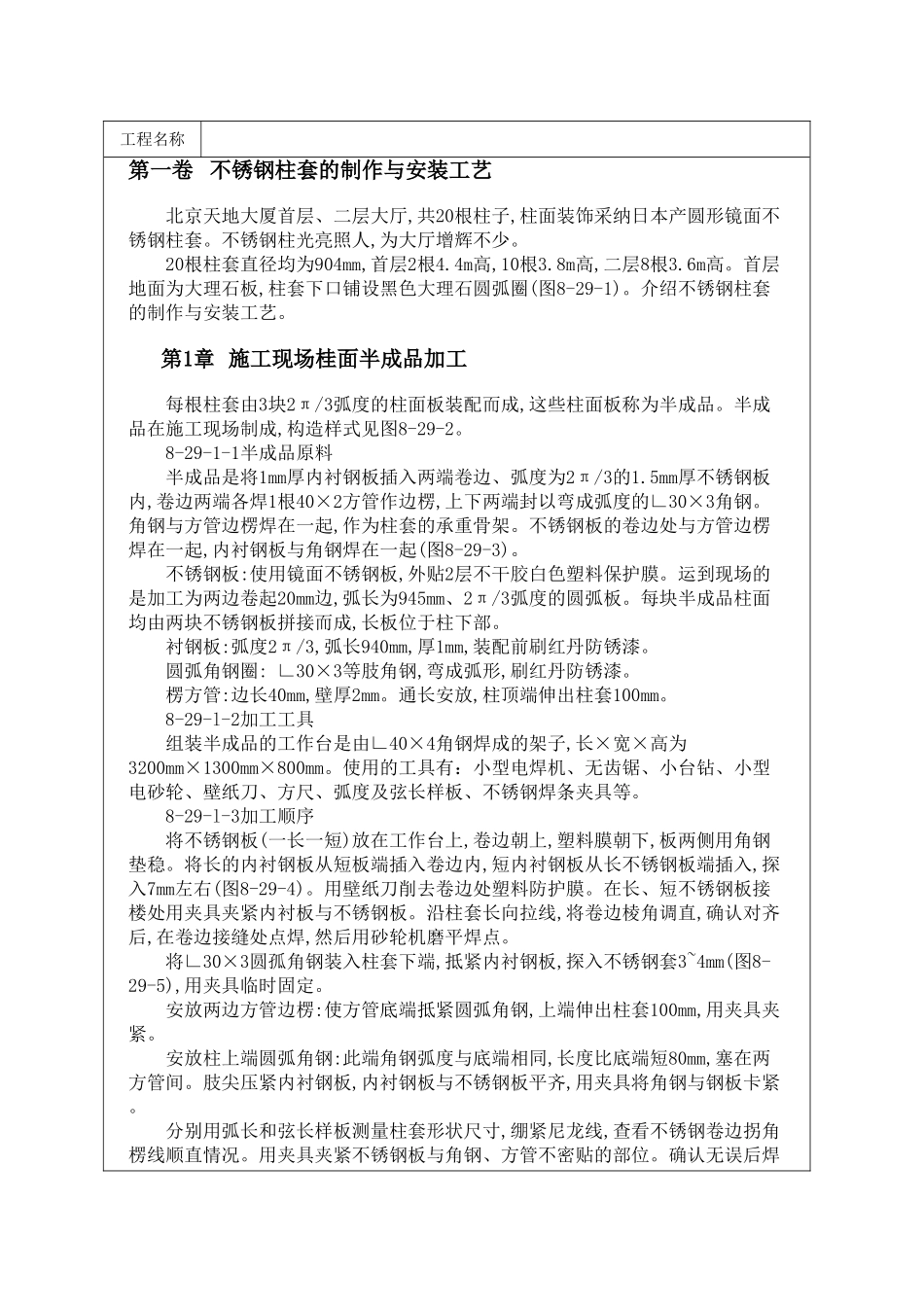

工程名称第一卷 不锈钢柱套的制作与安装工艺北京天地大厦首层、二层大厅,共20根柱子,柱面装饰采纳日本产圆形镜面不锈钢柱套。不锈钢柱光亮照人,为大厅增辉不少。20根柱套直径均为904mm,首层2根4.4m高,10根3.8m高,二层8根3.6m高。首层地面为大理石板,柱套下口铺设黑色大理石圆弧圈(图8-29-1)。介绍不锈钢柱套的制作与安装工艺。第1章 施工现场桂面半成品加工每根柱套由3块2π/3弧度的柱面板装配而成,这些柱面板称为半成品。半成品在施工现场制成,构造样式见图8-29-2。8-29-1-1半成品原料半成品是将1mm厚内衬钢板插入两端卷边、弧度为2π/3的1.5mm厚不锈钢板内,卷边两端各焊1根40×2方管作边楞,上下两端封以弯成弧度的∟30×3角钢。角钢与方管边楞焊在一起,作为柱套的承重骨架。不锈钢板的卷边处与方管边楞焊在一起,内衬钢板与角钢焊在一起(图8-29-3)。不锈钢板:使用镜面不锈钢板,外贴2层不干胶白色塑料保护膜。运到现场的是加工为两边卷起20mm边,弧长为945mm、2π/3弧度的圆弧板。每块半成品柱面均由两块不锈钢板拼接而成,长板位于柱下部。衬钢板:弧度2π/3,弧长940mm,厚1mm,装配前刷红丹防锈漆。圆弧角钢圈: ∟30×3等肢角钢,弯成弧形,刷红丹防锈漆。楞方管:边长40mm,壁厚2mm。通长安放,柱顶端伸出柱套100mm。8-29-l-2加工工具组装半成品的工作台是由∟40×4角钢焊成的架子,长×宽×高为3200mm×1300mm×800mm。使用的工具有：小型电焊机、无齿锯、小台钻、小型电砂轮、壁纸刀、方尺、弧度及弦长样板、不锈钢焊条夹具等。8-29-l-3加工顺序将不锈钢板(一长一短)放在工作台上,卷边朝上,塑料膜朝下,板两侧用角钢垫稳。将长的内衬钢板从短板端插入卷边内,短内衬钢板从长不锈钢板端插入,探入7mm左右(图8-29-4)。用壁纸刀削去卷边处塑料防护膜。在长、短不锈钢板接楼处用夹具夹紧内衬板与不锈钢板。沿柱套长向拉线,将卷边棱角调直,确认对齐后,在卷边接缝处点焊,然后用砂轮机磨平焊点。将∟30×3圆孤角钢装入柱套下端,抵紧内衬钢板,探入不锈钢套3~4mm(图8-29-5),用夹具临时固定。安放两边方管边楞:使方管底端抵紧圆弧角钢,上端伸出柱套100mm,用夹具夹紧。安放柱上端圆弧角钢:此端角钢弧度与底端相同,长度比底端短80mm,塞在两方管间。肢尖压紧内衬钢板,内衬钢板与不锈钢板平齐,用夹具将角钢与钢板卡紧。分别用弧长和弦长样板测量柱套形状尺寸,绷紧尼龙线,查看不锈钢卷边拐角楞线顺直情况。用夹具夹紧不锈钢板与角钢、方管不密贴的部位。确认无误后焊工程...
