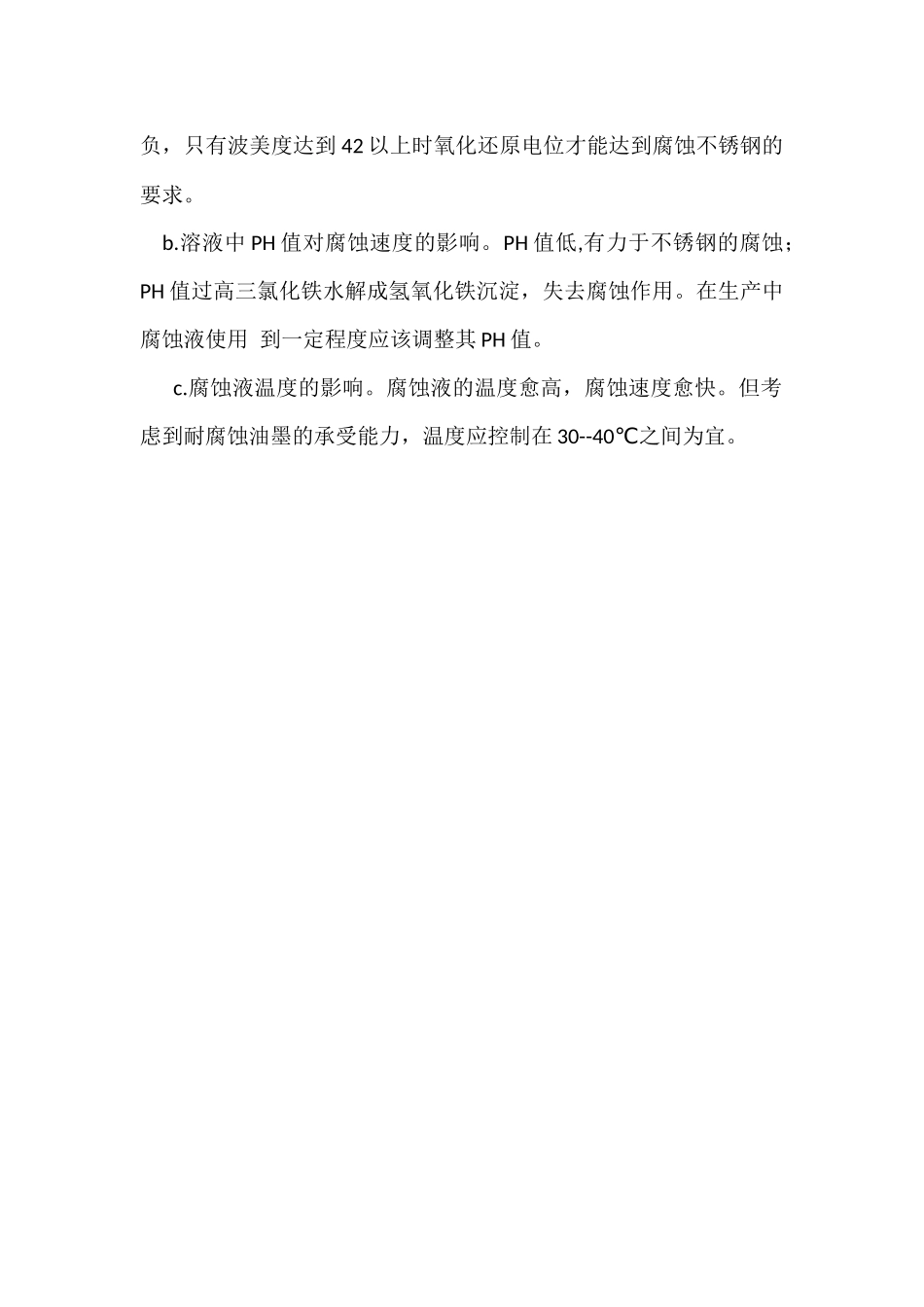

不锈钢标牌的制作工艺金属腐蚀标牌大体分为凹字标牌.凸字标牌和凸凹字结合标牌这三种。腐蚀标牌的基本要求：图案美观.线条清楚.深度合适.底面平整.色彩饱满.拉丝均匀.表面色泽一致。腐蚀标牌的特点：耐候.耐溶剂性较强；即使油漆脱落仍然具有铭牌的功能。不锈钢是一种特别的材料，它有良好的耐大气和淡水介质腐蚀的性能，而且可以通过拉丝、腐蚀、抛光后获得颇佳的装饰效果。但是，不锈钢腐蚀比铜板、铝板困难得多,其最快的腐蚀方法是电化学腐蚀也称电解腐蚀。由于电化学腐蚀在标牌腐蚀中会使油墨脱落，所以标牌不适用电化学腐蚀，特别是精细图案。我们只有选择化学腐蚀。化学腐蚀大体可分为两种：强酸腐蚀和三氯化铁腐蚀。由于强酸腐蚀配方复杂，维护困难，且产生大量的烟雾，污染空气对人体有害，无净化设备的厂家不能使用。三氯化铁腐蚀配方简单，易于维护和再生。 三氯化铁腐蚀不锈钢的配方：三氯化铁、活性剂、水。配方中三氯化铁的波美度应保持在 42 左右，每升三氯化铁溶液添加活性剂0.8—1.2 毫升。该配方腐蚀出的不锈钢底面平整光洁，无黑色的钝化膜和麻点状。 影响三氯化铁溶液对不锈钢腐蚀的因素有以下几个： a.浓度的影响。化学腐蚀我们也称微电池腐蚀其氧化还原电位愈正，腐蚀速度相对愈快。随着浓度的增加，氧化还原电位变正腐蚀速度随之增加。工业级的三氯化铁因其纯度不高，氧化还原电位较负，只有波美度达到 42 以上时氧化还原电位才能达到腐蚀不锈钢的要求。 b.溶液中 PH 值对腐蚀速度的影响。PH 值低,有力于不锈钢的腐蚀；PH 值过高三氯化铁水解成氢氧化铁沉淀，失去腐蚀作用。在生产中腐蚀液使用 到一定程度应该调整其 PH 值。 c.腐蚀液温度的影响。腐蚀液的温度愈高，腐蚀速度愈快。但考虑到耐腐蚀油墨的承受能力，温度应控制在 30--40℃之间为宜。
