不锈钢管氩弧焊作业指导书

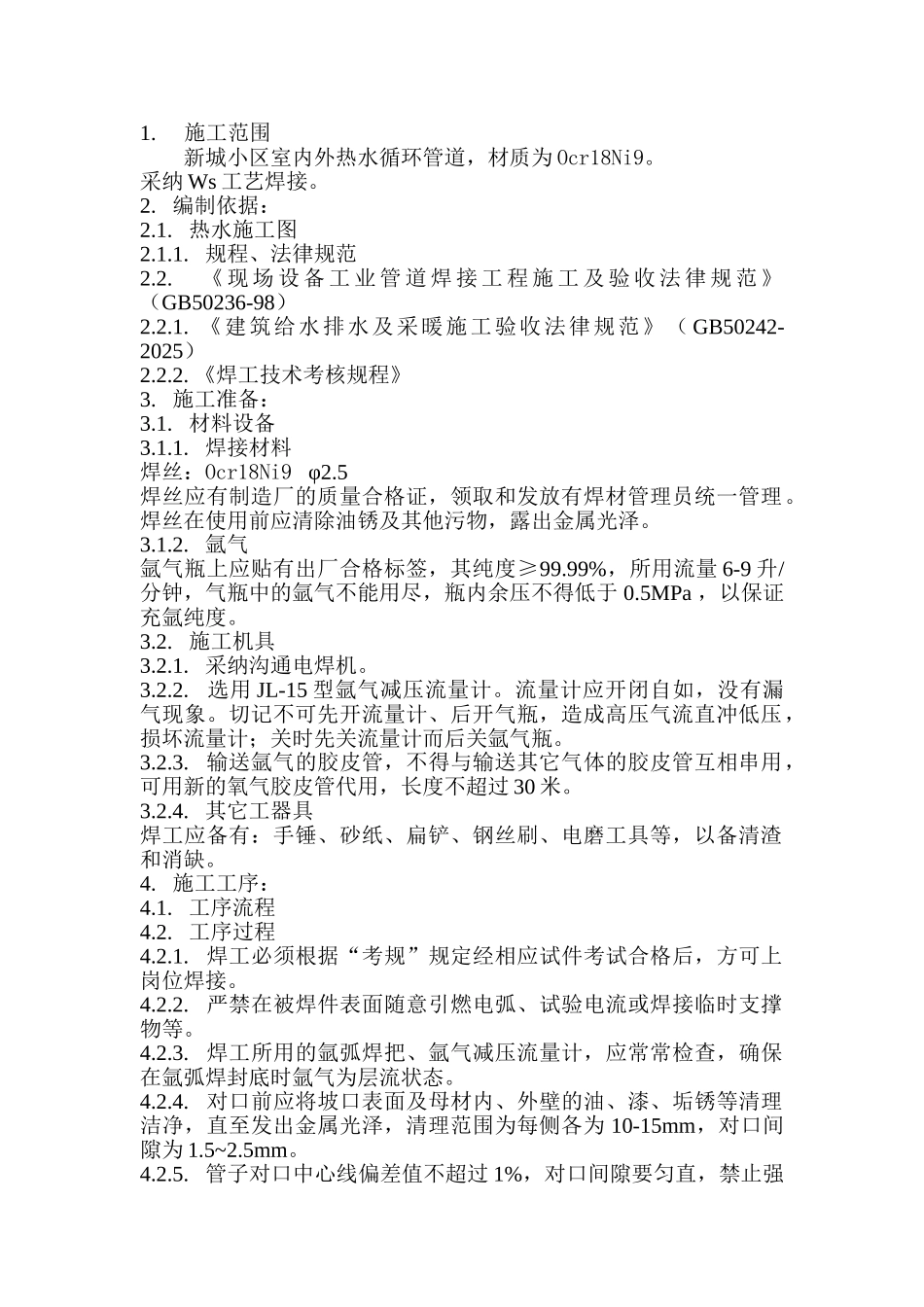

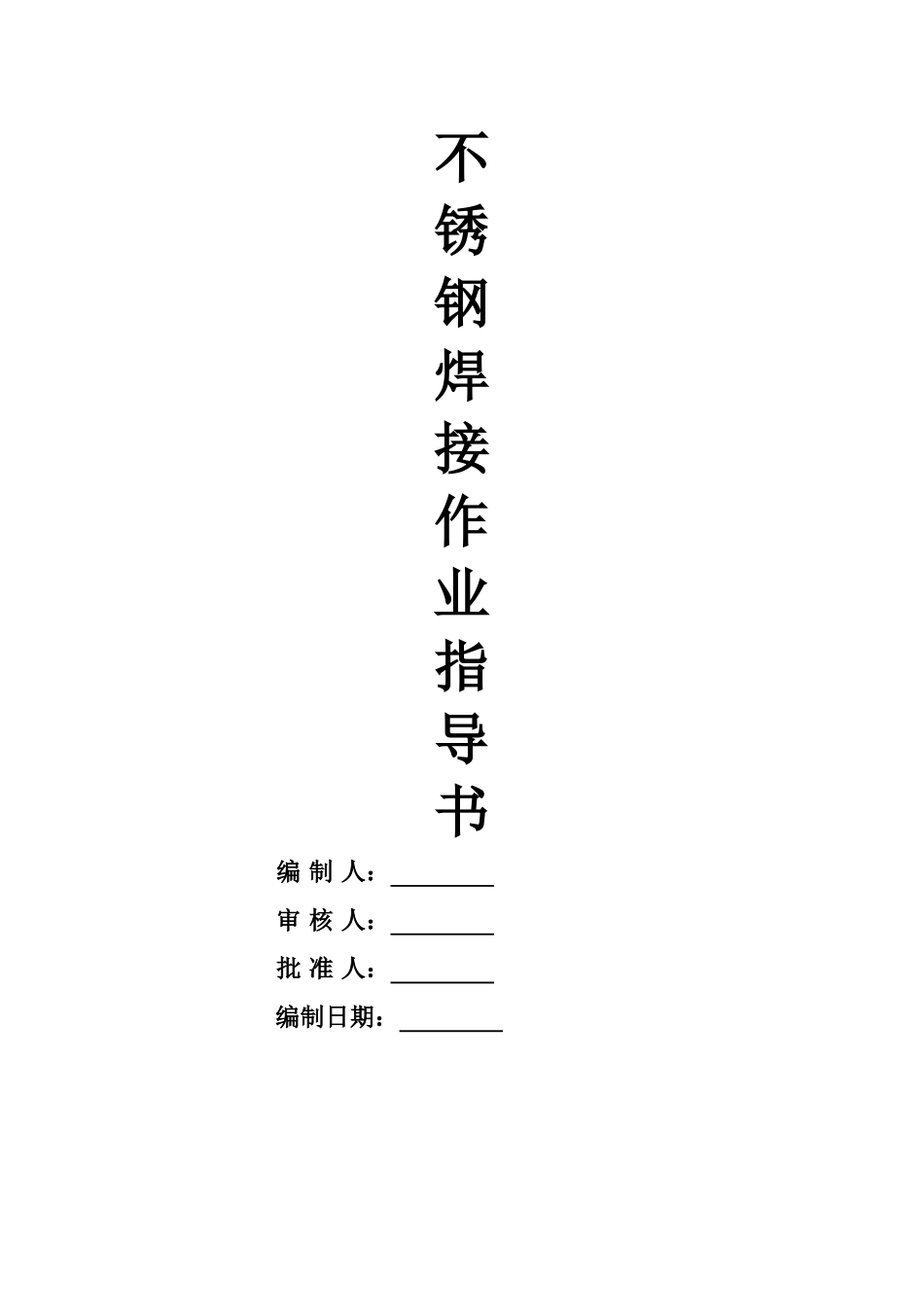

不锈钢焊接作业指导书编 制 人： 审 核 人： 批 准 人： 编制日期： 1.施工范围新城小区室内外热水循环管道，材质为 Ocr18Ni9。采纳 Ws 工艺焊接。2. 编制依据：2.1. 热水施工图2.1.1. 规程、法律规范2.2. 《 现 场 设 备 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》（GB50236-98）2.2.1. 《建筑给水排水及采暖施工验收法律规范》（ GB50242-2025）2.2.2. 《焊工技术考核规程》3. 施工准备：3.1. 材料设备3.1.1. 焊接材料焊丝：Ocr18Ni9 φ2.5焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其他污物，露出金属光泽。3.1.2. 氩气氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量 6-9 升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于 0.5MPa ，以保证充氩纯度。3.2. 施工机具3.2.1. 采纳沟通电焊机。3.2.2. 选用 JL-15 型氩气减压流量计。流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。3.2.3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过 30 米。 3.2.4. 其它工器具焊工应备有：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。4. 施工工序：4.1. 工序流程4.2. 工序过程4.2.1. 焊工必须根据“考规”规定经相应试件考试合格后，方可上岗位焊接。4.2.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。4.2.3. 焊工所用的氩弧焊把、氩气减压流量计，应常常检查，确保在氩弧焊封底时氩气为层流状态。4.2.4. 对口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理洁净，直至发出金属光泽，清理范围为每侧各为 10-15mm，对口间隙为 1.5~2.5mm。4.2.5. 管子对口中心线偏差值不超过 1%，对口间隙要匀直，禁止强力对口，内壁错口值应小于壁厚的 10%，且不大于 1mm。4.2.6. 焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。4.2.7. 对口合格后，应根据管径不同点 4-6 点，点焊的材料应与正式施焊相同，点焊长度 10-15mm，厚度 3-4mm。4.2.8. 管子焊接时，管道内不得有穿堂风，管子不得晃动，并应有防风措施。4.2.9. 打底完成后，应仔细检查打底焊缝质量，确认合格后再进行氩弧焊盖面焊接。4.2.10. 引弧、收弧必须在坡口内进行，收弧要填满...
