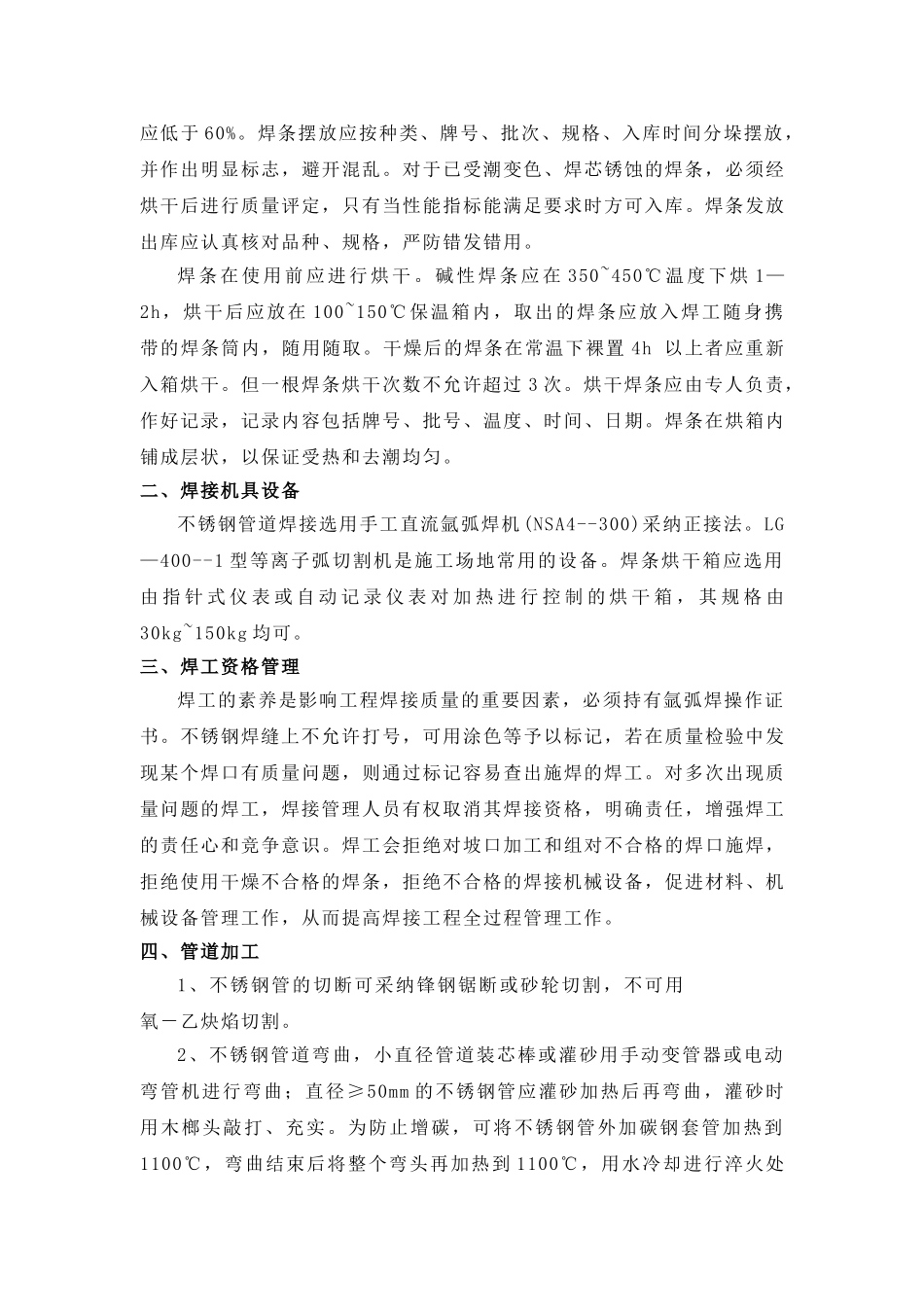

不锈钢工艺管道安装施工总结一、材料管理1、管材、管件进场检验。 管 材 、 管 件 的 进 场 检 验 必 须 根 据 “ 工 业 管 道 施 工 验 收 法 律 规范”GBJ235-82 第二章第一、二、六节条款执行。对于管材管件证明书中标明的化学成份及机械性能必须按 GB2270-80 标出的数据对比复核，取样送有关单位作化学成份分析及机械性质测定，其结果与国标相符才能使用。不锈钢管内表面应光滑，外表面不应有裂缝、重皮和超过标准厚度8%负偏差的机械损伤（撞击伤、严重划伤、刮伤）等缺陷。2、焊接耗用材料进场检验。不 锈 钢 焊 条 、 焊 丝 进 场 检 验 按 “ GB983-85 不 锈 钢 焊 条 ” 、“GB4233-84 惰性气体保护焊用不锈钢棒及焊丝“规定的内容检验。氩气纯度应在 99.9%以上；钨极为含二氧化钍 1--1.5%的灶钨棒。不锈钢电弧焊条为碱性焊条，为防止焊缝的晶间腐蚀倾向，含有 Ti、Nb 等稳定化学元素，减少铬的碳化物产生，减少晶间腐蚀倾向。氩弧焊丝的选择依据是：按母材的化学成份选用，要求两者的化学成份相同或接近。焊条可参考下表选用:基本金属（钢管）成分常用电焊条Cr18Mn8 Ni5N(204)奥 132, 奥 137Cr18Mn10Ni 5Mo2N(204+Mo)奥 242Cr17Mn13Mo2N奥 7071Cr18Ni9T;奥 132、137、102、112、1223、焊条的保管： 焊条必须在干燥、通风良好的室内仓库中存放在货架上，架底层离地面高度不小于 300mm，离墙面不小于 300mm。焊条库内应放置干燥剂，干燥剂应常常更换，保持室内洁净，室内不允许放置有害气体和腐蚀性介质。库内应设置温度计，湿度计。碱性焊条存放的室温不低于 5℃，相对湿度应低于 60%。焊条摆放应按种类、牌号、批次、规格、入库时间分垛摆放，并作出明显标志，避开混乱。对于已受潮变色、焊芯锈蚀的焊条，必须经烘干后进行质量评定，只有当性能指标能满足要求时方可入库。焊条发放出库应认真核对品种、规格，严防错发错用。焊 条 在 使 用 前 应 进 行 烘 干 。 碱 性 焊 条 应 在 350~450℃ 温 度 下 烘 1—2h，烘干后应放在 100~150℃保温箱内，取出的焊条应放入焊工随身携带的焊条筒内，随用随取。干燥后的焊条在常温下裸置 4h 以上者应重新入箱烘干。但一根焊条烘干次数不允许超过 3 次。烘干焊条应由专人负责，作好记录，记录内容包括牌号、批号、温度、时间、日期。焊条在烘箱内铺成层状，以保证受热和去潮均匀。二、焊接机具设...
