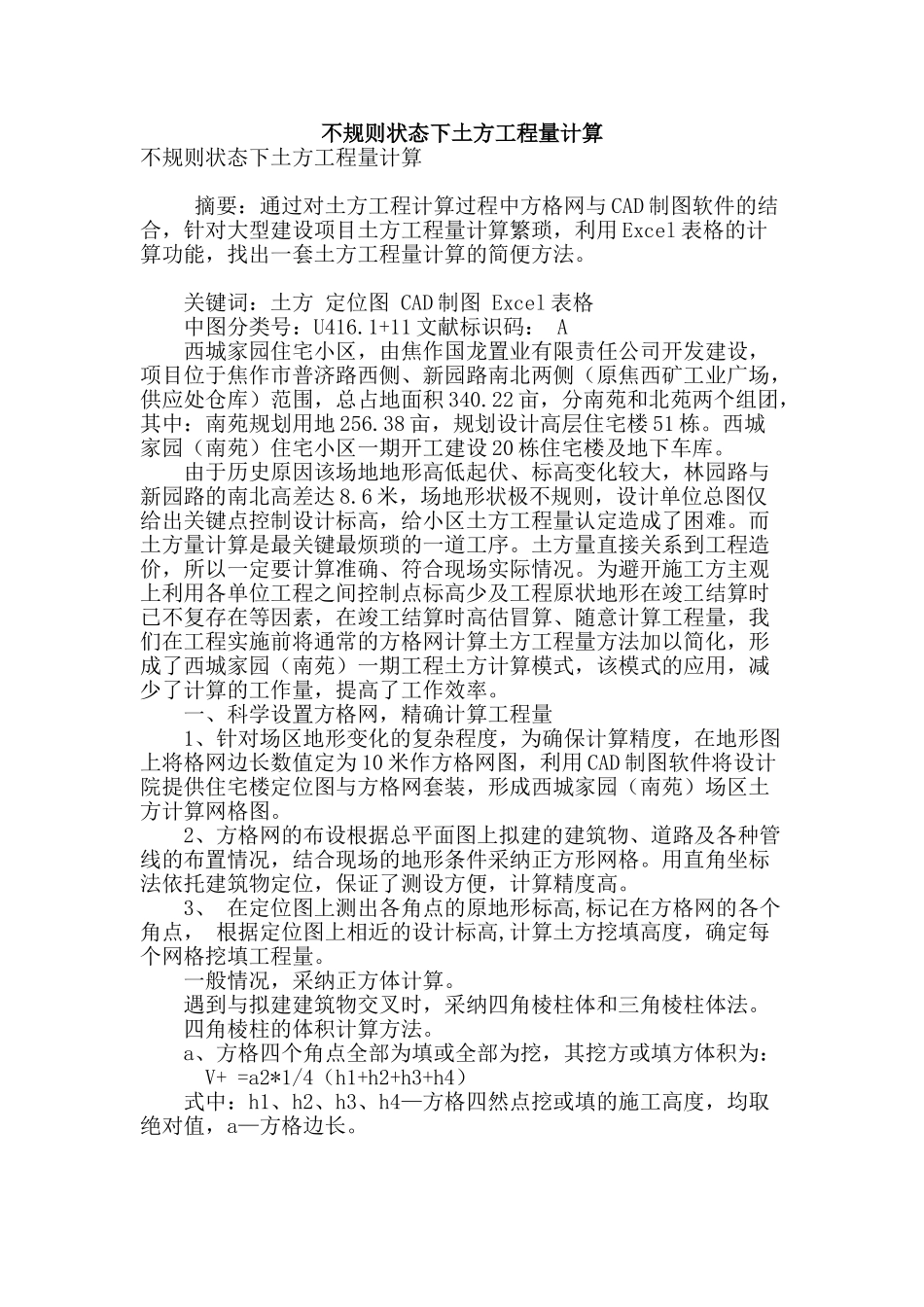

不规则状态下土方工程量计算不规则状态下土方工程量计算 摘要：通过对土方工程计算过程中方格网与 CAD 制图软件的结合，针对大型建设项目土方工程量计算繁琐，利用 Excel 表格的计算功能，找出一套土方工程量计算的简便方法。 关键词：土方 定位图 CAD 制图 Excel 表格 中图分类号：U416.1+11 文献标识码： A 西城家园住宅小区，由焦作国龙置业有限责任公司开发建设，项目位于焦作市普济路西侧、新园路南北两侧（原焦西矿工业广场，供应处仓库）范围，总占地面积 340.22 亩，分南苑和北苑两个组团，其中：南苑规划用地 256.38 亩，规划设计高层住宅楼 51 栋。西城家园（南苑）住宅小区一期开工建设 20 栋住宅楼及地下车库。 由于历史原因该场地地形高低起伏、标高变化较大，林园路与新园路的南北高差达 8.6 米，场地形状极不规则，设计单位总图仅给出关键点控制设计标高，给小区土方工程量认定造成了困难。而土方量计算是最关键最烦琐的一道工序。土方量直接关系到工程造价，所以一定要计算准确、符合现场实际情况。为避开施工方主观上利用各单位工程之间控制点标高少及工程原状地形在竣工结算时已不复存在等因素，在竣工结算时高估冒算、随意计算工程量，我们在工程实施前将通常的方格网计算土方工程量方法加以简化，形成了西城家园（南苑）一期工程土方计算模式，该模式的应用，减少了计算的工作量，提高了工作效率。 一、科学设置方格网，精确计算工程量 1、针对场区地形变化的复杂程度，为确保计算精度，在地形图上将格网边长数值定为 10 米作方格网图，利用 CAD 制图软件将设计院提供住宅楼定位图与方格网套装，形成西城家园（南苑）场区土方计算网格图。 2、方格网的布设根据总平面图上拟建的建筑物、道路及各种管线的布置情况，结合现场的地形条件采纳正方形网格。用直角坐标法依托建筑物定位，保证了测设方便，计算精度高。 3、 在定位图上测出各角点的原地形标高,标记在方格网的各个角点， 根据定位图上相近的设计标高,计算土方挖填高度，确定每个网格挖填工程量。 一般情况，采纳正方体计算。 遇到与拟建建筑物交叉时，采纳四角棱柱体和三角棱柱体法。 四角棱柱的体积计算方法。 a、方格四个角点全部为填或全部为挖，其挖方或填方体积为： V+ =a2*1/4（h1+h2+h3+h4） 式中：h1、h2、h3、h4—方格四然点挖或填的施工高度，均取绝对值，a—方格边长。 b、方格四个角点中，部分是挖方、部分是...
