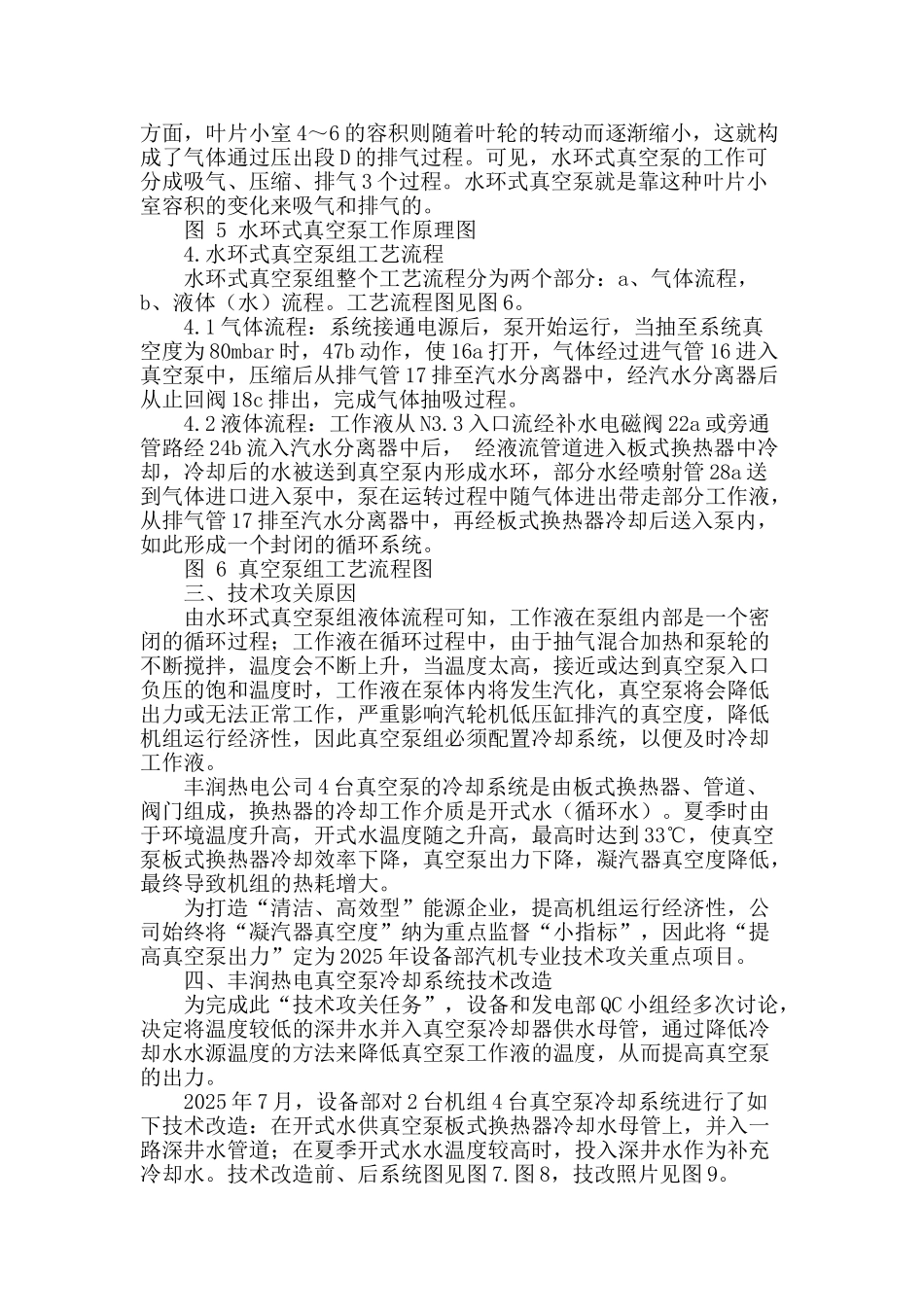

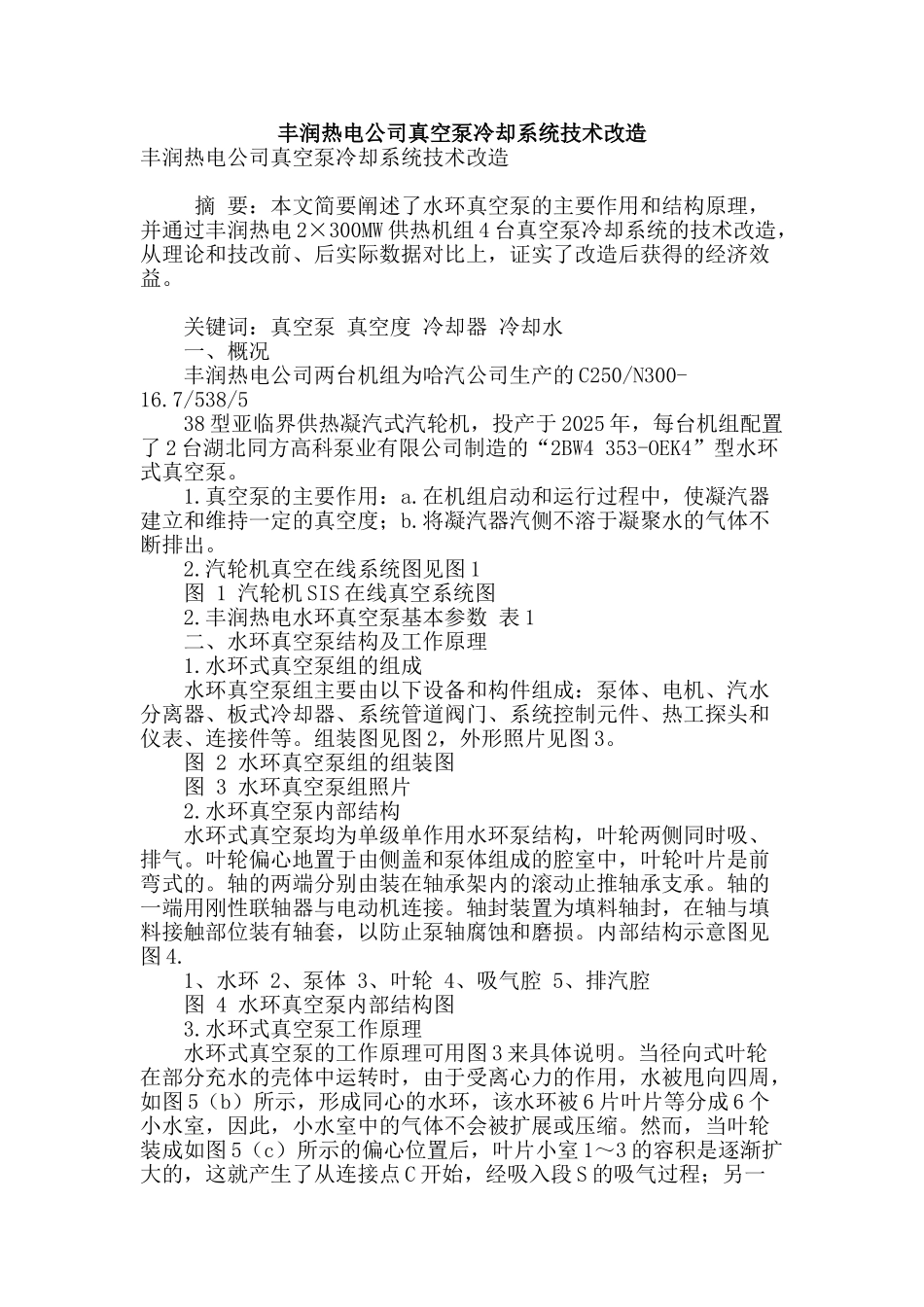

丰润热电公司真空泵冷却系统技术改造丰润热电公司真空泵冷却系统技术改造 摘 要：本文简要阐述了水环真空泵的主要作用和结构原理，并通过丰润热电 2×300MW 供热机组 4 台真空泵冷却系统的技术改造，从理论和技改前、后实际数据对比上，证实了改造后获得的经济效益。 关键词：真空泵 真空度 冷却器 冷却水 一、概况 丰润热电公司两台机组为哈汽公司生产的 C250/N300-16.7/538/5 38 型亚临界供热凝汽式汽轮机，投产于 2025 年，每台机组配置了 2 台湖北同方高科泵业有限公司制造的“2BW4 353-OEK4”型水环式真空泵。 1.真空泵的主要作用：a.在机组启动和运行过程中，使凝汽器建立和维持一定的真空度；b.将凝汽器汽侧不溶于凝聚水的气体不断排出。 2.汽轮机真空在线系统图见图 1 图 1 汽轮机 SIS 在线真空系统图 2.丰润热电水环真空泵基本参数 表 1 二、水环真空泵结构及工作原理 1.水环式真空泵组的组成 水环真空泵组主要由以下设备和构件组成：泵体、电机、汽水分离器、板式冷却器、系统管道阀门、系统控制元件、热工探头和仪表、连接件等。组装图见图 2，外形照片见图 3。 图 2 水环真空泵组的组装图 图 3 水环真空泵组照片 2.水环真空泵内部结构 水环式真空泵均为单级单作用水环泵结构，叶轮两侧同时吸、排气。叶轮偏心地置于由侧盖和泵体组成的腔室中，叶轮叶片是前弯式的。轴的两端分别由装在轴承架内的滚动止推轴承支承。轴的一端用刚性联轴器与电动机连接。轴封装置为填料轴封，在轴与填料接触部位装有轴套，以防止泵轴腐蚀和磨损。内部结构示意图见图 4. 1、水环 2、泵体 3、叶轮 4、吸气腔 5、排汽腔 图 4 水环真空泵内部结构图 3.水环式真空泵工作原理 水环式真空泵的工作原理可用图 3 来具体说明。当径向式叶轮在部分充水的壳体中运转时，由于受离心力的作用，水被甩向四周，如图 5（b）所示，形成同心的水环，该水环被 6 片叶片等分成 6 个小水室，因此，小水室中的气体不会被扩展或压缩。然而，当叶轮装成如图 5（c）所示的偏心位置后，叶片小室 1～3 的容积是逐渐扩大的，这就产生了从连接点 C 开始，经吸入段 S 的吸气过程；另一方面，叶片小室 4～6 的容积则随着叶轮的转动而逐渐缩小，这就构成了气体通过压出段 D 的排气过程。可见，水环式真空泵的工作可分成吸气、压缩、排气 3 个过程。水环式真空泵就是靠这种叶片小室容积的变化来吸气和排气的。 ...
