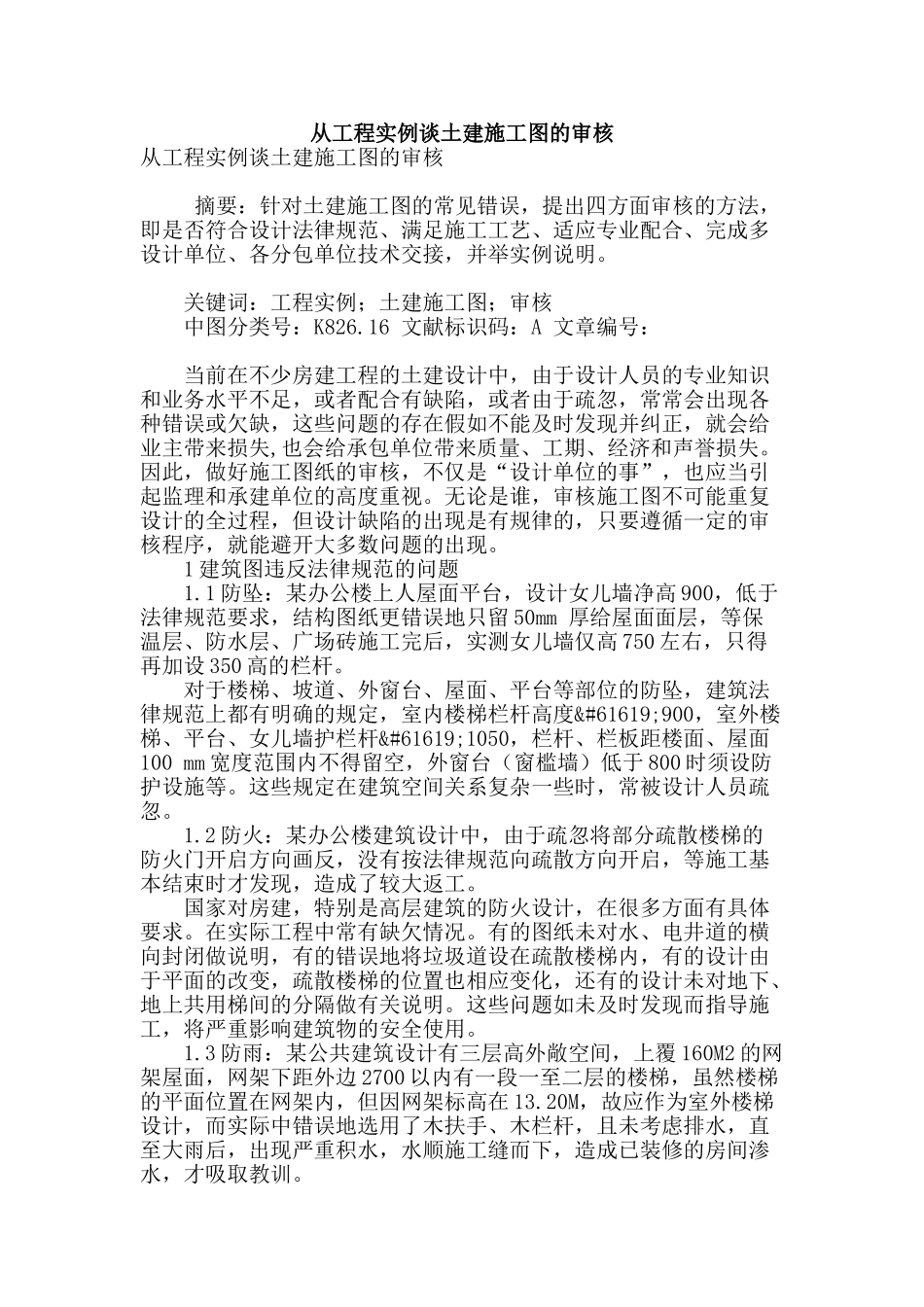

从工程实例谈土建施工图的审核从工程实例谈土建施工图的审核 摘要：针对土建施工图的常见错误，提出四方面审核的方法，即是否符合设计法律规范、满足施工工艺、适应专业配合、完成多设计单位、各分包单位技术交接，并举实例说明
关键词：工程实例；土建施工图；审核 中图分类号：K826
16 文献标识码：A 文章编号： 当前在不少房建工程的土建设计中，由于设计人员的专业知识和业务水平不足，或者配合有缺陷，或者由于疏忽，常常会出现各种错误或欠缺，这些问题的存在假如不能及时发现并纠正，就会给业主带来损失,也会给承包单位带来质量、工期、经济和声誉损失
因此，做好施工图纸的审核，不仅是“设计单位的事”，也应当引起监理和承建单位的高度重视
无论是谁，审核施工图不可能重复设计的全过程，但设计缺陷的出现是有规律的，只要遵循一定的审核程序，就能避开大多数问题的出现
1 建筑图违反法律规范的问题 1
1 防坠：某办公楼上人屋面平台，设计女儿墙净高 900，低于法律规范要求，结构图纸更错误地只留 50mm 厚给屋面面层，等保温层、防水层、广场砖施工完后，实测女儿墙仅高 750 左右，只得再加设 350 高的栏杆
对于楼梯、坡道、外窗台、屋面、平台等部位的防坠，建筑法律规范上都有明确的规定，室内楼梯栏杆高度900，室外楼梯、平台、女儿墙护栏杆1050，栏杆、栏板距楼面、屋面100 mm 宽度范围内不得留空，外窗台（窗槛墙）低于 800 时须设防护设施等
这些规定在建筑空间关系复杂一些时，常被设计人员疏忽
2 防火：某办公楼建筑设计中，由于疏忽将部分疏散楼梯的防火门开启方向画反，没有按法律规范向疏散方向开启，等施工基本结束时才发现，造成了较大返工
国家对房建，特别是高层建筑的防火设计，在很多方面有具体要求
在实际工程中常有缺欠情况
有的图纸未对水、电井道的横向封闭做说
