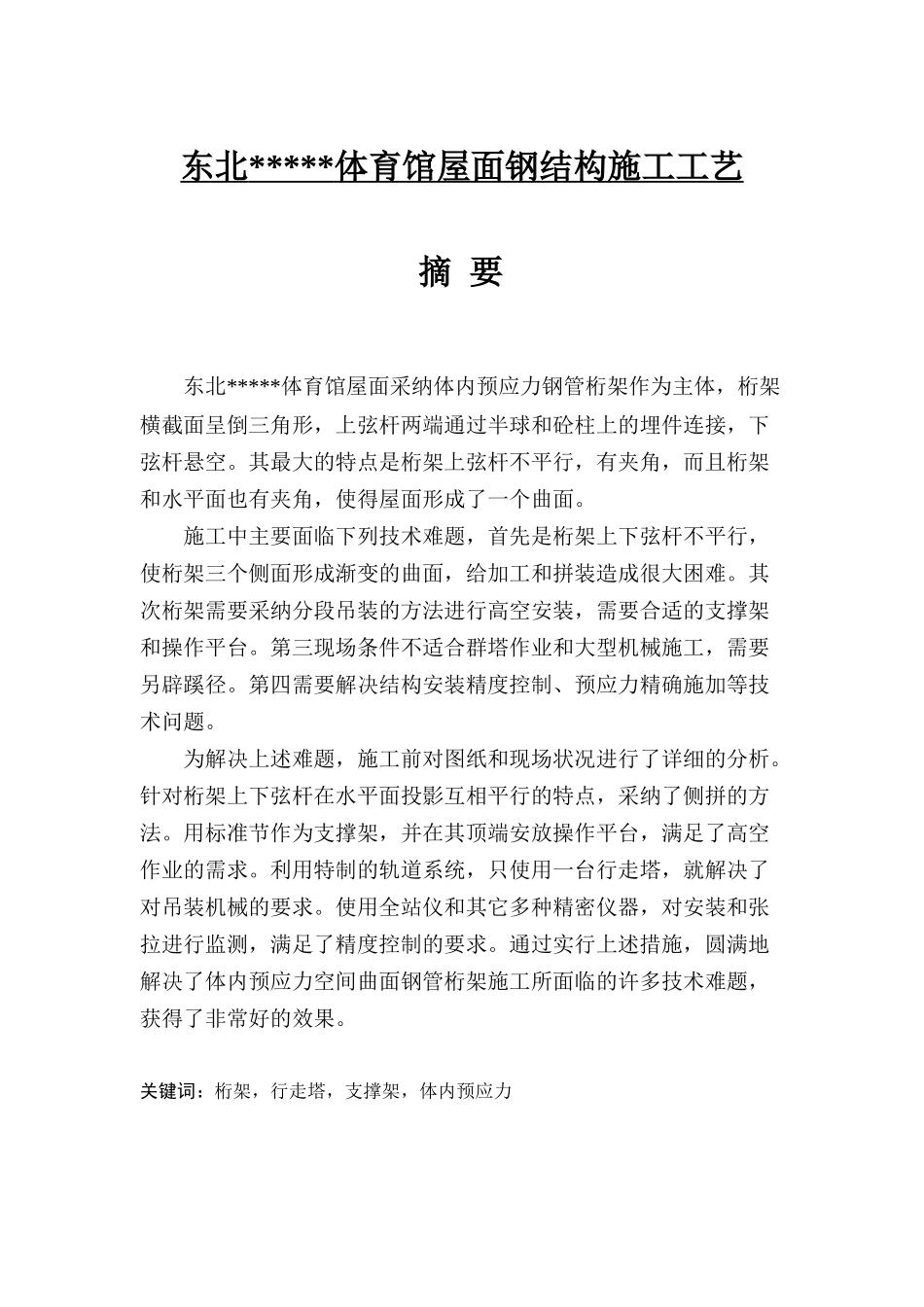

东北 ***** 体育馆屋面钢结构施工工艺 摘 要东北*****体育馆屋面采纳体内预应力钢管桁架作为主体，桁架横截面呈倒三角形，上弦杆两端通过半球和砼柱上的埋件连接，下弦杆悬空。其最大的特点是桁架上弦杆不平行，有夹角，而且桁架和水平面也有夹角，使得屋面形成了一个曲面。施工中主要面临下列技术难题，首先是桁架上下弦杆不平行，使桁架三个侧面形成渐变的曲面，给加工和拼装造成很大困难。其次桁架需要采纳分段吊装的方法进行高空安装，需要合适的支撑架和操作平台。第三现场条件不适合群塔作业和大型机械施工，需要另辟蹊径。第四需要解决结构安装精度控制、预应力精确施加等技术问题。为解决上述难题，施工前对图纸和现场状况进行了详细的分析。针对桁架上下弦杆在水平面投影互相平行的特点，采纳了侧拼的方法。用标准节作为支撑架，并在其顶端安放操作平台，满足了高空作业的需求。利用特制的轨道系统，只使用一台行走塔，就解决了对吊装机械的要求。使用全站仪和其它多种精密仪器，对安装和张拉进行监测，满足了精度控制的要求。通过实行上述措施，圆满地解决了体内预应力空间曲面钢管桁架施工所面临的许多技术难题，获得了非常好的效果。关键词：桁架，行走塔，支撑架，体内预应力目 录摘 要..............................................................................................................................1目 录..............................................................................................................................2绪 论..............................................................................................................................3一、工程概况................................................................................................................4二、安装方案比较........................................................................................................71、采纳群塔安装.......................................................................................................72、采纳大型机械安装...............................................................................................83、高空分段拼装....................................................................................
