东流路下穿隧道工程防水施工方案-8wr

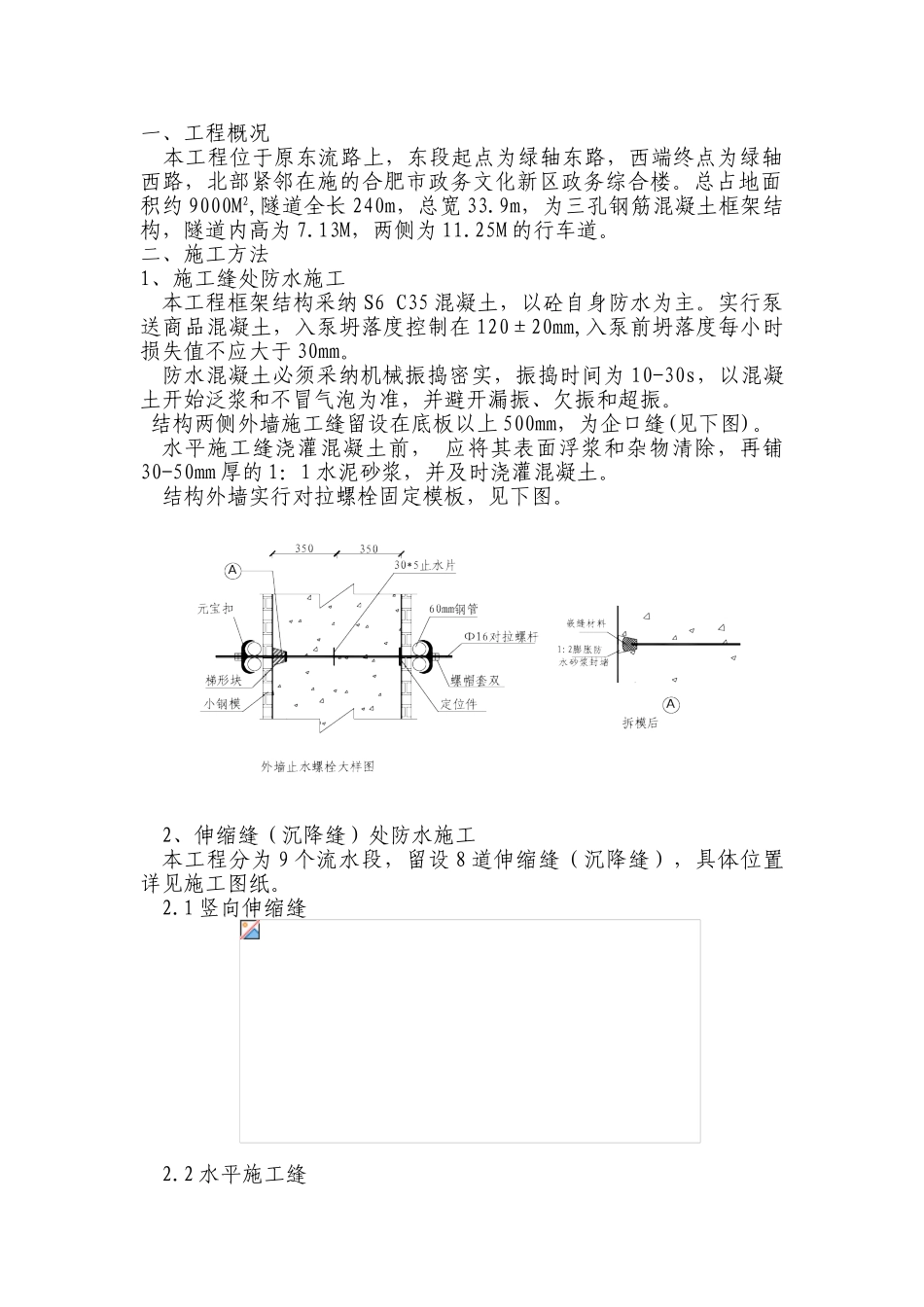

一、工程概况 本工程位于原东流路上，东段起点为绿轴东路，西端终点为绿轴西路，北部紧邻在施的合肥市政务文化新区政务综合楼。总占地面积约 9000M2,隧道全长 240m，总宽 33.9m，为三孔钢筋混凝土框架结构，隧道内高为 7.13M，两侧为 11.25M 的行车道。二、施工方法1、施工缝处防水施工本工程框架结构采纳 S6 C35 混凝土，以砼自身防水为主。实行泵送商品混凝土，入泵坍落度控制在 120±20mm,入泵前坍落度每小时损失值不应大于 30mm。防水混凝土必须采纳机械振捣密实，振捣时间为 10-30s，以混凝土开始泛浆和不冒气泡为准，并避开漏振、欠振和超振。结构两侧外墙施工缝留设在底板以上 500mm，为企口缝(见下图)。水平施工缝浇灌混凝土前， 应将其表面浮浆和杂物清除，再铺30-50mm 厚的 1：1 水泥砂浆，并及时浇灌混凝土。结构外墙实行对拉螺栓固定模板，见下图。2、伸缩缝（沉降缝）处防水施工本工程分为 9 个流水段，留设 8 道伸缩缝（沉降缝），具体位置详见施工图纸。2.1 竖向伸缩缝2.2 水平施工缝2.3 施工方法2.3.1 遇水膨胀橡胶止水带 HPZ-A4(402-10)施工2.3.1.1 止水带埋设位置应准确，其中间空心圆环应与变形缝的中心线重合；2.3.1.2 止水带采纳专用钢筋套固定；2.3.1.3 先施工一侧混凝土时， 端模应支撑牢固，严防漏浆；2.3.1.4 止水带的接头采纳热压焊；2.3.1.5 止水带在转弯处宜采纳直角专用配件，并做成圆弧形，半径不小于 200mm；2.3.2 嵌缝材料（聚氯乙烯胶泥、遇水膨胀橡胶及聚苯乙烯泡沫板）施工2.3.2.1 缝内两侧平整、清洁、无渗水，并涂刷与其相容的基层处理剂；2.3.2.2 施工前先设置背衬材料；2.3.2.3 嵌填料密实，与两侧粘结牢固。2.3.3 三毡二油施工2.3.3.1 每卷油毡接头不应超过一处，其中较短的一段长度不应少于 2500mm，接头处应剪切整齐，并应加长 150mm 留作搭接宽度；2.3.3.2 油毡油面不应有孔洞、硌伤、折纹、折皱；最大疙瘩、浆糊状粉浆或水渍长度不得大于 20mm。2.3.4 防水砂浆施工2.3.4.1 基层表面应平整、坚实、粗糙、清洁，并充分润湿、无积水2.3.4.2 基层表面的孔洞、缝隙，应用与防水层相同的砂浆堵塞抹平。2.3.4.3 施工前将预埋件、穿墙管预留凹槽内嵌填密封材料后，再施工防水砂浆层；2.3.4.4 防水层分层铺抹或喷射，铺抹时应压实、抹平，最后一层表面应提浆压光；2.3.4.5 防水砂浆伴合后应在 1h 内用完，且施工中不得任意加水；2.3.4.6 防水砂浆各层应...
