东莞市某大厦基坑支护设计方案

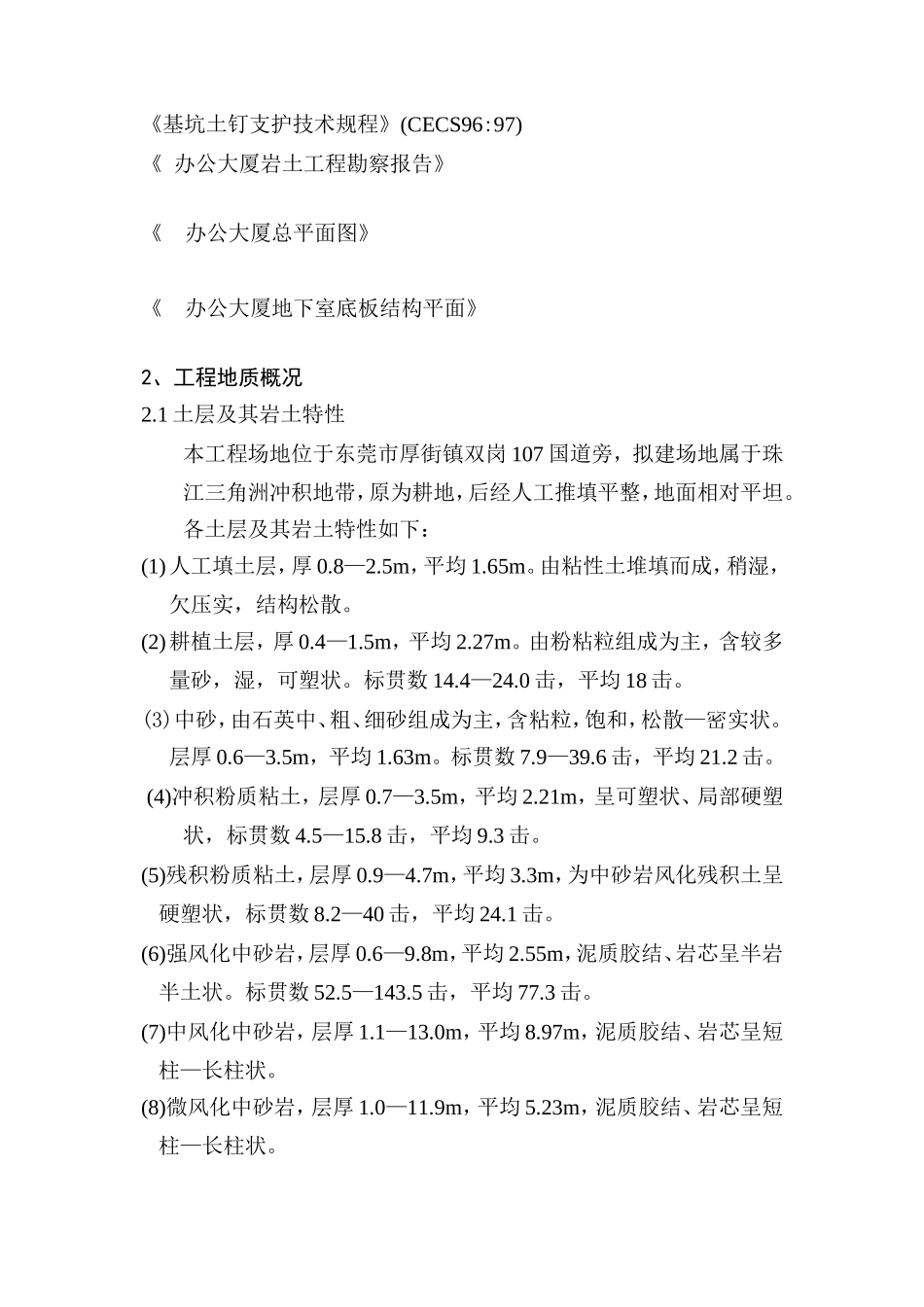

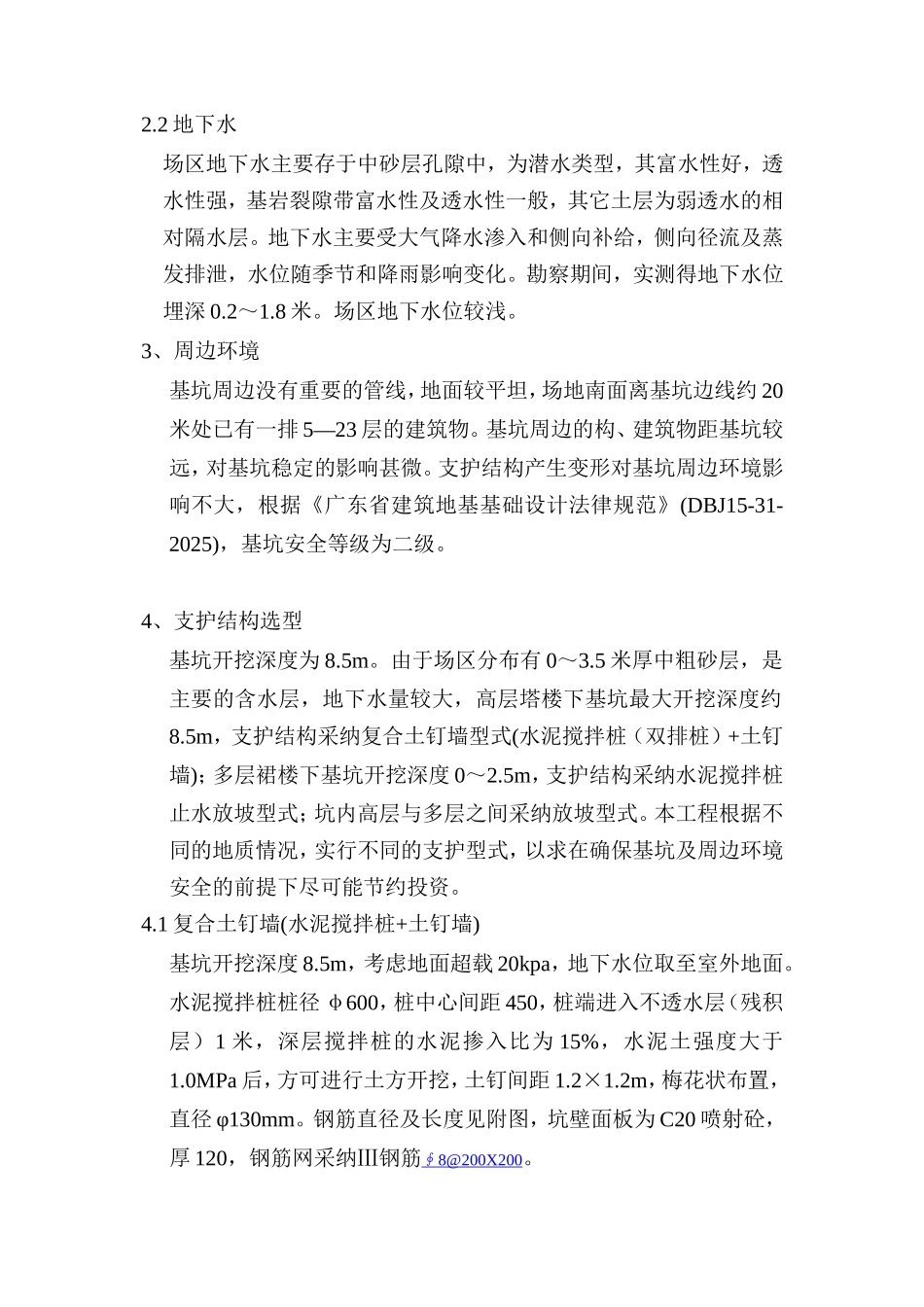

办公大厦基坑支护设计方案审 核： 设 计： 校 对： 大学建筑设计讨论院2003 年 7 月 27 日基坑支护设计方案说明1、设计依据《广州地区建筑基坑支护技术规定》(GJB02-98) 《广东省建筑地基基础设计法律规范》(DBJ15-31-2025)《基坑土钉支护技术规程》(CECS96:97)《 办公大厦岩土工程勘察报告》 《 办公大厦总平面图》 《 办公大厦地下室底板结构平面》 2、工程地质概况2.1 土层及其岩土特性本工程场地位于东莞市厚街镇双岗 107 国道旁，拟建场地属于珠江三角洲冲积地带，原为耕地，后经人工推填平整，地面相对平坦。各土层及其岩土特性如下：(1)人工填土层，厚 0.8—2.5m，平均 1.65m。由粘性土堆填而成，稍湿，欠压实，结构松散。(2)耕植土层，厚 0.4—1.5m，平均 2.27m。由粉粘粒组成为主，含较多量砂，湿，可塑状。标贯数 14.4—24.0 击，平均 18 击。(3)中砂，由石英中、粗、细砂组成为主，含粘粒，饱和，松散—密实状。层厚 0.6—3.5m，平均 1.63m。标贯数 7.9—39.6 击，平均 21.2 击。 (4)冲积粉质粘土，层厚 0.7—3.5m，平均 2.21m，呈可塑状、局部硬塑状，标贯数 4.5—15.8 击，平均 9.3 击。(5)残积粉质粘土，层厚 0.9—4.7m，平均 3.3m，为中砂岩风化残积土呈硬塑状，标贯数 8.2—40 击，平均 24.1 击。(6)强风化中砂岩，层厚 0.6—9.8m，平均 2.55m，泥质胶结、岩芯呈半岩半土状。标贯数 52.5—143.5 击，平均 77.3 击。(7)中风化中砂岩，层厚 1.1—13.0m，平均 8.97m，泥质胶结、岩芯呈短柱—长柱状。(8)微风化中砂岩，层厚 1.0—11.9m，平均 5.23m，泥质胶结、岩芯呈短柱—长柱状。2.2 地下水场区地下水主要存于中砂层孔隙中，为潜水类型，其富水性好，透水性强，基岩裂隙带富水性及透水性一般，其它土层为弱透水的相对隔水层。地下水主要受大气降水渗入和侧向补给，侧向径流及蒸发排泄，水位随季节和降雨影响变化。勘察期间，实测得地下水位埋深 0.2～1.8 米。场区地下水位较浅。3、周边环境基坑周边没有重要的管线，地面较平坦，场地南面离基坑边线约 20米处已有一排 5—23 层的建筑物。基坑周边的构、建筑物距基坑较远，对基坑稳定的影响甚微。支护结构产生变形对基坑周边环境影响不大，根据《广东省建筑地基基础设计法律规范》(DBJ15-31-2025)，基坑安全等级为二级。4、支护结构选型基坑开挖深度为 8.5m。由于场区分布有 0～3.5 米厚中粗砂层，是主要的含水...
