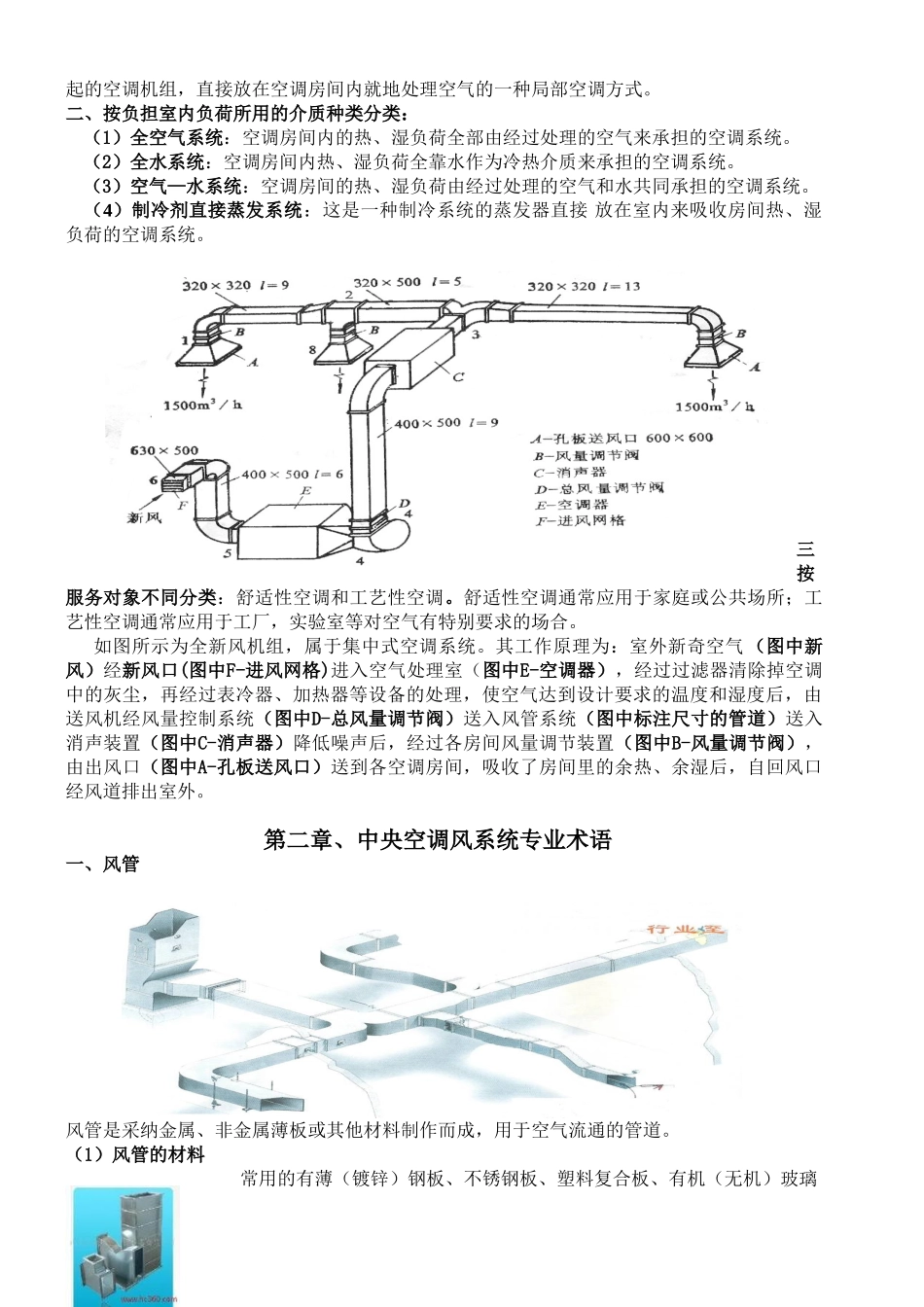

中央空调基础知识教材（工程部施工人员）风机盘管目 录第一章、 中央空调系统简介----------------------------3第二章、 中央空调风系统专业术语----------------------4一、 风管-------------------------------------------4二、 风管配件和部件---------------------------------5三、 空调系统末端设备及其零部件---------------------6第三章、 中央空调水系统简介-------------------------12一、 中央空调水系统工作原理------------------------12二、 冷却塔----------------------------------------13 附：工程图纸图例--------------------------------------16第一章、 中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接 放在室内来吸收房间热、湿负荷的空调系统。三按服务对象不同分类：舒适性空调和工艺性空调。舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特别要求的场合。如图所示为全新风机组，属于集中式空调系统。其工作原理为：室外新奇空气 （图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自...
