中学教工公寓楼毕业设计计算书

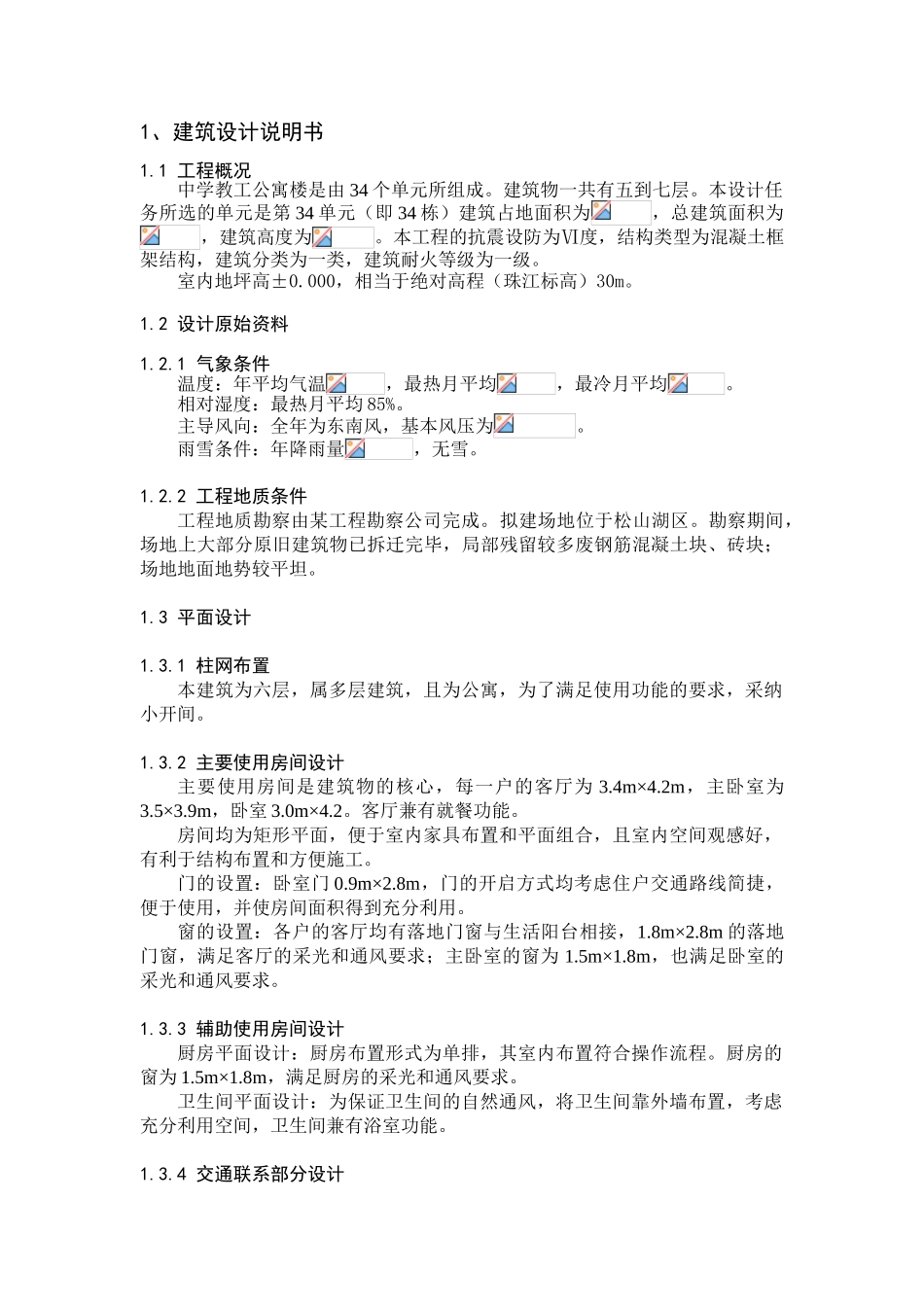

1、建筑设计说明书1.1 工程概况中学教工公寓楼是由 34 个单元所组成。建筑物一共有五到七层。本设计任务所选的单元是第 34 单元（即 34 栋）建筑占地面积为，总建筑面积为，建筑高度为。本工程的抗震设防为Ⅵ度，结构类型为混凝土框架结构，建筑分类为一类，建筑耐火等级为一级。室内地坪高±0.000，相当于绝对高程（珠江标高）30m。1.2 设计原始资料1.2.1 气象条件温度：年平均气温，最热月平均，最冷月平均。相对湿度：最热月平均 85%。主导风向：全年为东南风，基本风压为。雨雪条件：年降雨量，无雪。1.2.2 工程地质条件工程地质勘察由某工程勘察公司完成。拟建场地位于松山湖区。勘察期间，场地上大部分原旧建筑物已拆迁完毕，局部残留较多废钢筋混凝土块、砖块；场地地面地势较平坦。1.3 平面设计1.3.1 柱网布置本建筑为六层，属多层建筑，且为公寓，为了满足使用功能的要求，采纳小开间。1.3.2 主要使用房间设计主要使用房间是建筑物的核心，每一户的客厅为 3.4m×4.2m，主卧室为3.5×3.9m，卧室 3.0m×4.2。客厅兼有就餐功能。房间均为矩形平面，便于室内家具布置和平面组合，且室内空间观感好，有利于结构布置和方便施工。门的设置：卧室门 0.9m×2.8m，门的开启方式均考虑住户交通路线简捷，便于使用，并使房间面积得到充分利用。窗的设置：各户的客厅均有落地门窗与生活阳台相接，1.8m×2.8m 的落地门窗，满足客厅的采光和通风要求；主卧室的窗为 1.5m×1.8m，也满足卧室的采光和通风要求。1.3.3 辅助使用房间设计厨房平面设计：厨房布置形式为单排，其室内布置符合操作流程。厨房的窗为 1.5m×1.8m，满足厨房的采光和通风要求。卫生间平面设计：为保证卫生间的自然通风，将卫生间靠外墙布置，考虑充分利用空间，卫生间兼有浴室功能。1.3.4 交通联系部分设计楼梯：作为垂直交通空间，每个单元均有自己独立的楼梯，开间×进深为2.6m×5.7m，楼梯型式首层采纳三跑梯，二层至六层采纳平行双跑梯，使用方便，满足安全疏散的要求。1.3.5 建筑平面组合设计客厅、卧室为主要房间、厨房、卫生间为次要房间，故主要房间的开间较大，次要房间的开间较小；从内外关系分析，卧室对内性强，布置在平面后部，而客厅正对着主入口；厨房、厕所靠在一起，方便管线布置，上下贯穿。 1.4 剖面设计 1.4.1 房间剖面形状各房间的剖面形状均为矩形，这是因为矩形剖面简单、规整，便于竖向空间的组合，容易获得简洁而完整的体型，同...
