中庭花篮式玻璃幕墙施工组织设计

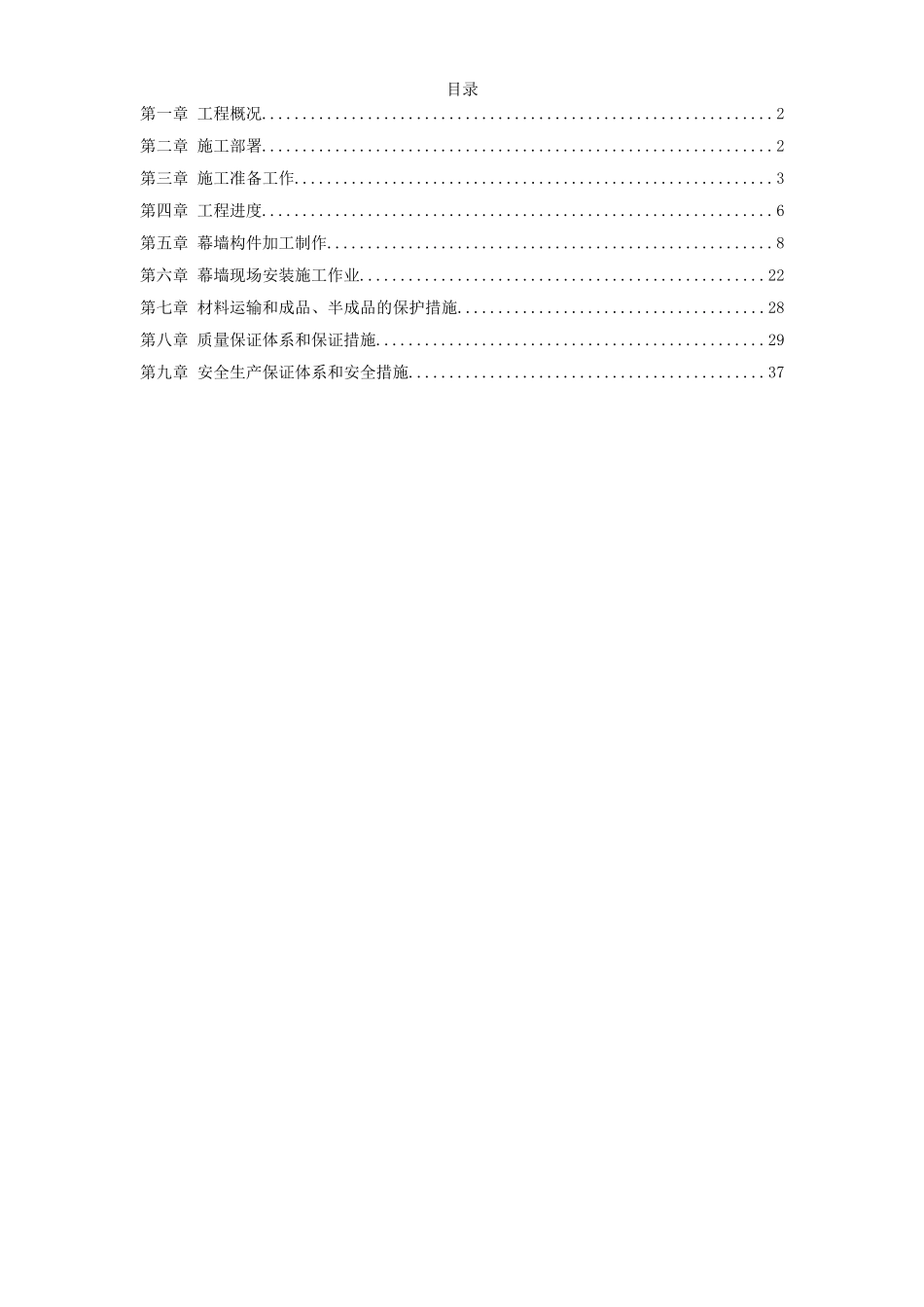

目录第一章 工程概况...............................................................2第二章 施工部署...............................................................2第三章 施工准备工作...........................................................3第四章 工程进度...............................................................6第五章 幕墙构件加工制作.......................................................8第六章 幕墙现场安装施工作业..................................................22第七章 材料运输和成品、半成品的保护措施......................................28第八章 质量保证体系和保证措施................................................29第九章 安全生产保证体系和安全措施............................................37工程概况武汉某中心是一座大型公共建筑物，建筑物共五层，主楼高度 55m，中庭花篮位于某中心东西主展厅间的最中心位置，站于标高 16 m 楼台上，垂直高度 35m ，花篮点式幕墙中间结构竖向采纳 48 榀弓形钢管桁架支撑，48 榀弓形钢管桁架分两种类型，其中 14 榀在平台处中断，其余 34 榀 从 上 至 下 为 连 续 整 体 弓 形 。 横 向 采 纳 Φ12 钢 拉 索 的 结 构 体 系 ， 面 板 采 纳10mm+1.52PVB+10mm 夹胶玻璃。施工部署工程项目施工难度大，技术要求高，为确保工程项目质量达到国家有关验收法律规范和标准的要求，达到优良目标，缩短项目施工工期，施工项目现场成立项目经理部，具体负责工程的规划、组织、指挥和协调工作,接受业主、总承包方、监理工程师的监督。施工项目经理部组织机构如下图所示：施工准备工作（一）技术准备1、工程中标后，公司设计部门将争取在较短时间内，高质量地完成与本工程有关施工图纸的深化设计工作。2、在施工图纸深化设计完成并经审批后，召集所有参加施工的人员对施工图纸进行深化细致的学习，使他们充分熟悉本幕墙工程的轴线尺寸、标高、结构布局、节点处理及连接方式等。（二）现场准备 1、施工前应对主体结构各轴线、各标高尺寸等进行详细的测量，及时纠正的主体结构尺寸偏差，并按施工图纸要求进行预埋件安装。预埋件标高偏差：≤ 10mm；表面深浅偏差：≤ 20mm； 表面平整偏差：≤ 5mm。2、幕墙安装前，当发现预埋件遗漏或位置偏差过大无法利用时，应根据设计要求，重新补下铁...
