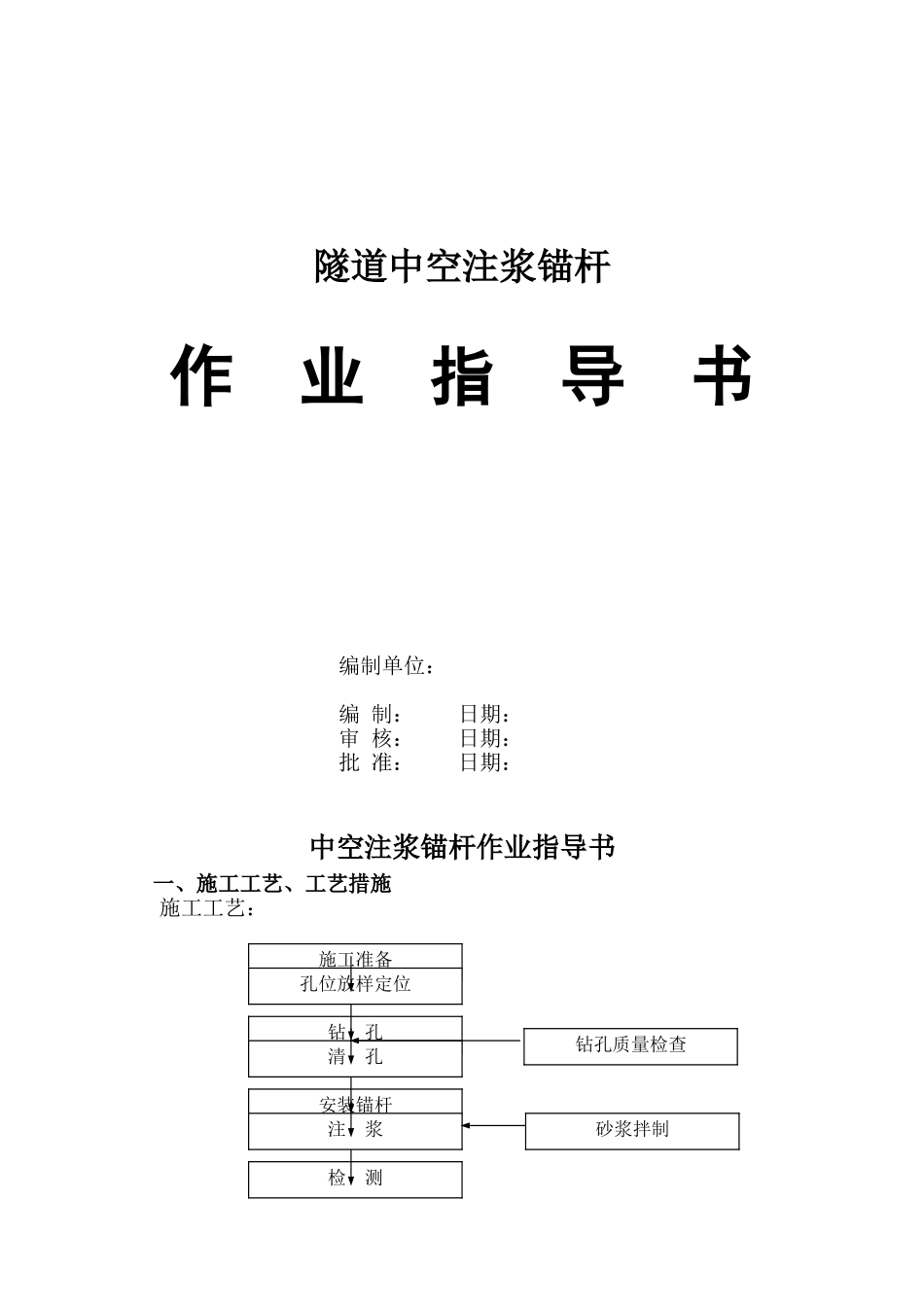

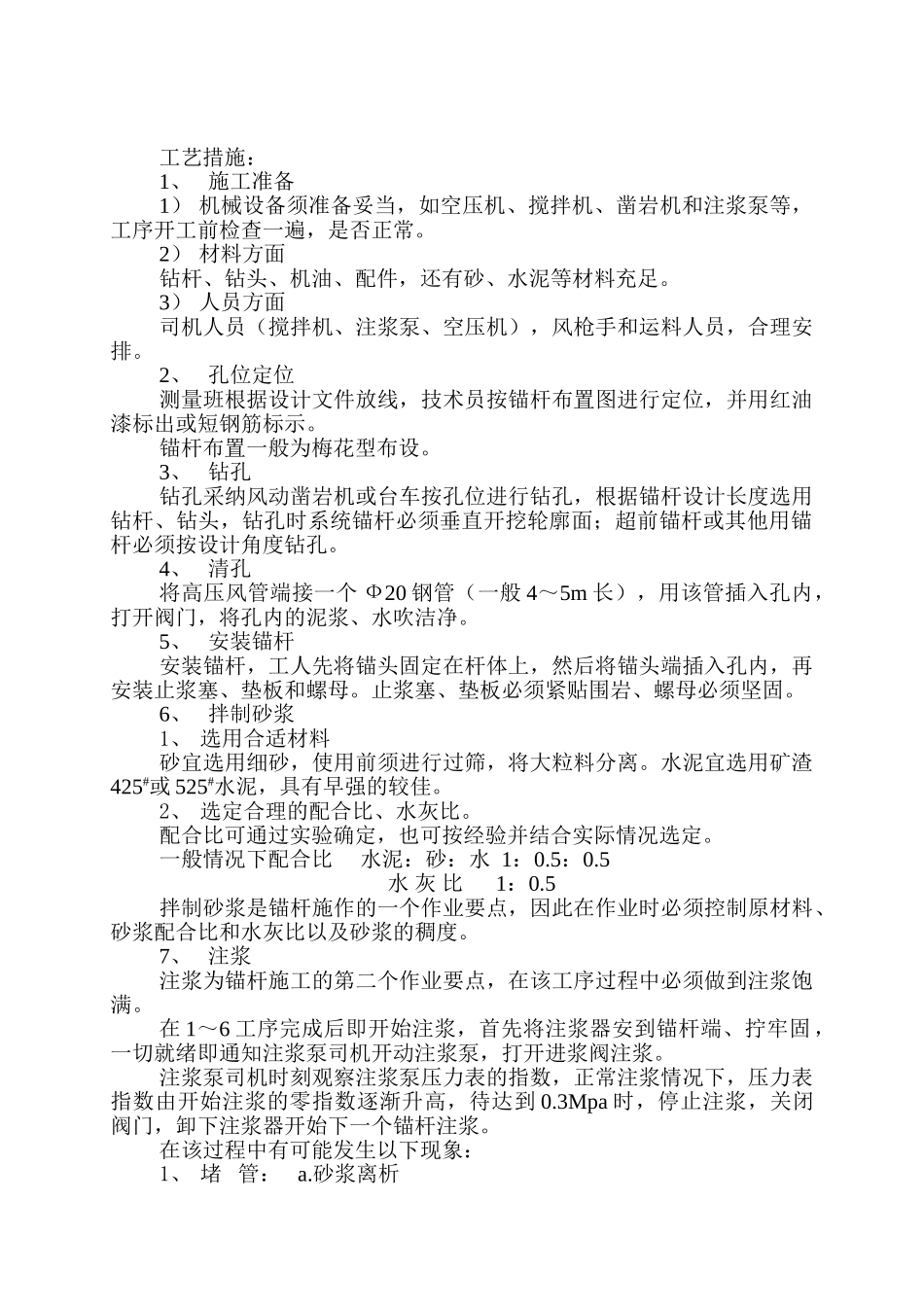

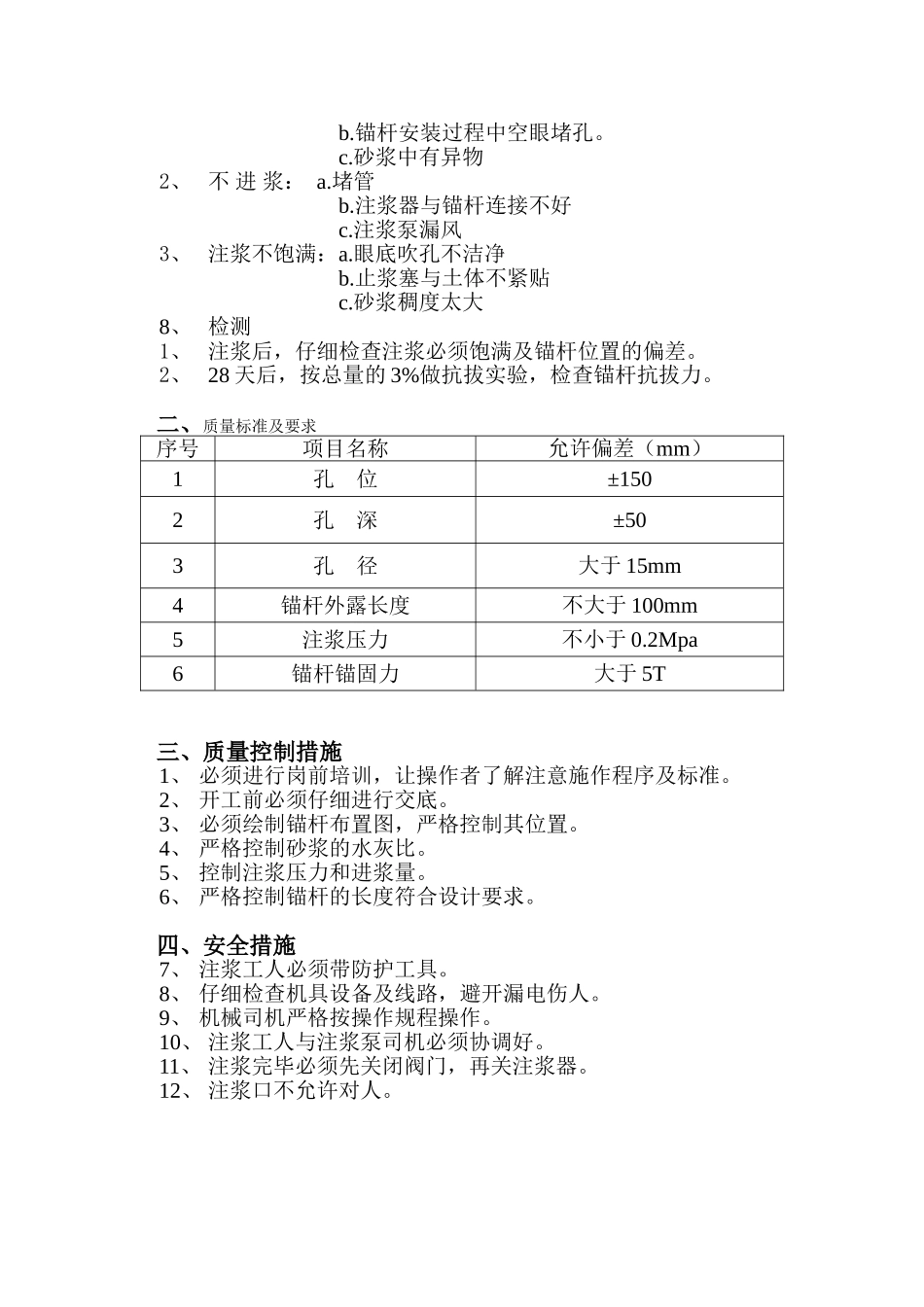

隧道中空注浆锚杆作 业 指 导 书编制单位： 编 制： 日期： 审 核： 日期：批 准： 日期：中空注浆锚杆作业指导书一、施工工艺、工艺措施施工工艺：施工准备孔位放样定位钻 孔清 孔安装锚杆砂浆拌制注 浆检 测钻孔质量检查工艺措施：1、 施工准备1） 机械设备须准备妥当，如空压机、搅拌机、凿岩机和注浆泵等，工序开工前检查一遍，是否正常。2） 材料方面钻杆、钻头、机油、配件，还有砂、水泥等材料充足。3） 人员方面司机人员（搅拌机、注浆泵、空压机），风枪手和运料人员，合理安排。2、 孔位定位测量班根据设计文件放线，技术员按锚杆布置图进行定位，并用红油漆标出或短钢筋标示。锚杆布置一般为梅花型布设。3、 钻孔钻孔采纳风动凿岩机或台车按孔位进行钻孔，根据锚杆设计长度选用钻杆、钻头，钻孔时系统锚杆必须垂直开挖轮廓面；超前锚杆或其他用锚杆必须按设计角度钻孔。4、 清孔将高压风管端接一个 Ф20 钢管（一般 4～5m 长），用该管插入孔内，打开阀门，将孔内的泥浆、水吹洁净。5、 安装锚杆安装锚杆，工人先将锚头固定在杆体上，然后将锚头端插入孔内，再安装止浆塞、垫板和螺母。止浆塞、垫板必须紧贴围岩、螺母必须坚固。6、 拌制砂浆1、 选用合适材料砂宜选用细砂，使用前须进行过筛，将大粒料分离。水泥宜选用矿渣425#或 525#水泥，具有早强的较佳。2、 选定合理的配合比、水灰比。配合比可通过实验确定，也可按经验并结合实际情况选定。一般情况下配合比 水泥：砂：水 1：0.5：0.5水 灰 比 1：0.5拌制砂浆是锚杆施作的一个作业要点，因此在作业时必须控制原材料、砂浆配合比和水灰比以及砂浆的稠度。7、 注浆注浆为锚杆施工的第二个作业要点，在该工序过程中必须做到注浆饱满。在 1～6 工序完成后即开始注浆，首先将注浆器安到锚杆端、拧牢固，一切就绪即通知注浆泵司机开动注浆泵，打开进浆阀注浆。注浆泵司机时刻观察注浆泵压力表的指数，正常注浆情况下，压力表指数由开始注浆的零指数逐渐升高，待达到 0.3Mpa 时，停止注浆，关闭阀门，卸下注浆器开始下一个锚杆注浆。在该过程中有可能发生以下现象：1、 堵 管： a.砂浆离析 b.锚杆安装过程中空眼堵孔。c.砂浆中有异物 2、 不 进 浆： a.堵管b.注浆器与锚杆连接不好c.注浆泵漏风3、 注浆不饱满：a.眼底吹孔不洁净b.止浆塞与土体不紧贴c.砂浆稠度太大8、 检测1、 注浆后，仔细检查注浆必须饱满及锚杆位置的偏差。2...
